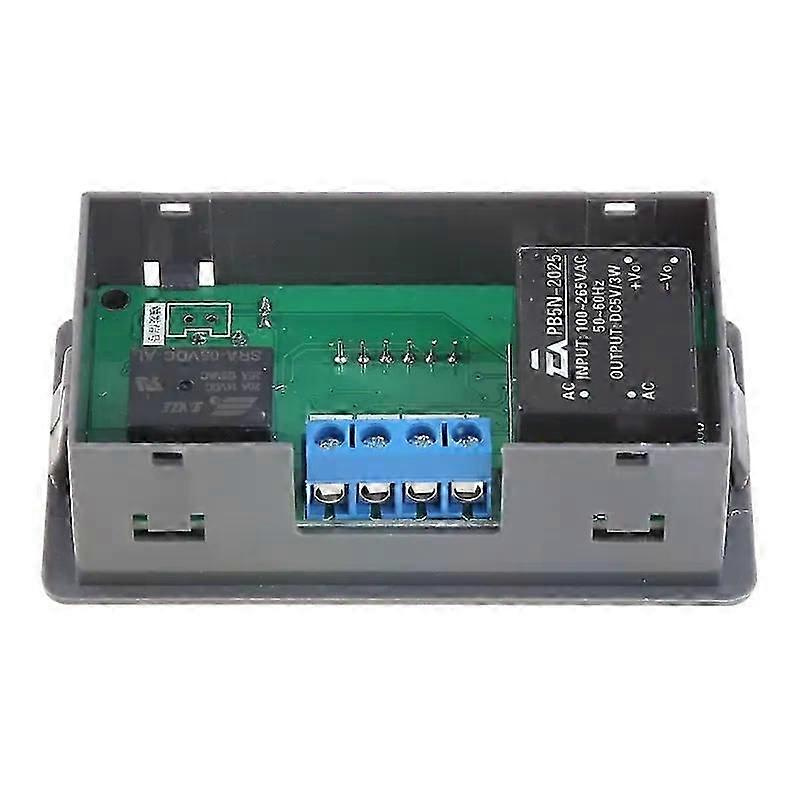

Verzögerungsrelais Für Zeitrelaismodul, Multifunktional, Digital, Passend Für Zeitrelais, Steuerschalter 5–24 V Dc, 110-jxlgv

Digitales Zeitverzögerungsrelais mit Zeitschaltuhr für DC 5V, 12V, 24V und AC 110V, 220V. Einstellbarer Zeitschalter. Spezifikationen: Produktname: Digitales Zeitverzögerungsrelais mit Zeitschaltuhr Versorgungsspannung: DC 5V, 12V, 24V und AC 220V Einstellbereich: 0,01 Sekunden, 0,1 Sekunden, 1 Sekunde, 1 Minute Zeitbereich: minimal 0,01 Sekunden, maximal 999 Minuten Gewicht: DC 40g, AC 50g Einbaumaße: 40 mm x 74 mm Stromstärke: DC max. 10A, AC max. 5A Lieferumfang: 1 x Zeitverzögerungsrelais-Modul -------------------------- Bedienungsanleitung: Dieses Produkt verfügt über 4 Tasten: Plus, Minus, Einstellen, Stopp und Start. Es gibt zwei Zeitschaltuhren (T1). und T2 zur manuellen Einstellung. Vorsichtsmaßnahmen 1. Alle Relaisparameter werden automatisch nach 5 Sekunden gespeichert. 2. Wenn Sie den Betrieb unterbrechen müssen, drücken Sie die Stopptaste, um das Relais anzuhalten und die Daten zurückzusetzen. Drücken Sie die Stopptaste erneut, um den Betrieb wieder zu starten. 3. Wenn das Relais ordnungsgemäß beendet ist, drücken Sie die Stopptaste, um den Betrieb wieder zu starten. T1 für die Zeiteinstellung: Drücken Sie die Plus- oder Minustaste, um T1 einzustellen. Die Daten werden nach der Einstellung automatisch nach 5 Sekunden gespeichert, und die Zeitmessung startet. T2 für die Zeiteinstellung: Drücken Sie kurz die Einstelltaste. Die Digitalanzeige blinkt. Stellen Sie nun die Zeit ein. Drücken Sie die Taste, um T2 zu erhöhen oder zu verringern. Nach 5 Sekunden beginnt die automatische Speicherung. Zeitbereich: Der Bereich wird automatisch umgeschaltet. Der Standardbereich ist Sekunden. Verringern Sie den Wert auf 0. Durch weiteres Drücken der Taste verringert sich der Wert. Der Bereich wird automatisch auf 99,9 Sekunden umgeschaltet. Addieren Sie die Zahl zu 999 und drücken Sie die Taste weiter, um den Wert zu erhöhen. Der Bereich wechselt automatisch zu 0.0.0. Das Zahlenformat ist wie folgt: XX X --- Zeitbereich 0,01 s X XX --- Zeitbereich 0,1 s XX X --- Zeitbereich 1 s XXX --- Zeitbereich 1 min Beispiel: Stellen Sie T1 = 8,88 ein, der Controller zählt 0,01 s herunter; T2 = 8,8,8 zählt 1 Minute herunter. Betriebsmodus-Einstellung: 6 Betriebsmodi zur Auswahl. Halten Sie die Einstelltaste gedrückt, um den P-0-Parameter aufzurufen, und stellen Sie den gewünschten Betriebsmodus mit den Plus- oder Minustasten auf der aktuellen Benutzeroberfläche ein. P-0: Das Relais schaltet sich nach einer Verzögerung von T1 aus. P-1: Das Relais schaltet sich nach einer Verzögerung von T1 ein. P-2: Das Relais schließt nach einer Verzögerung von T1 und öffnet dann nach einer Verzögerung von T2. P-3: Das Relais öffnet nach einer Verzögerung von T1 für eine bestimmte Zeit, schließt dann nach einer Verzögerung von T2 für eine bestimmte Zeit und beendet den Vorgang. P-4: Das Relais schließt nach einer Verzögerung von T1 für eine bestimmte Zeit und öffnet dann nach einer Verzögerung von T2 für eine bestimmte Zeit. P-5: Das Relais öffnet nach einer Verzögerung von T1 für eine bestimmte Zeit und schließt dann nach einer Verzögerung von T2 für eine bestimmte Zeit. Typische Anwendung: Zuerst öffnet das Relais nach einer Verzögerung von 4,05 Sekunden und schließt dann nach einer Verzögerung von 10 Minuten. Stellen Sie zunächst die Zeit ein: T1 = 4,05 s, T2 = 0,1 s. Stellen Sie anschließend den Arbeitsmodus P-3 ein. Die Einstellung wird nach 5 Sekunden automatisch gespeichert und der Vorgang startet. Bitte achten Sie beim Kauf auf Modell und Größe.
