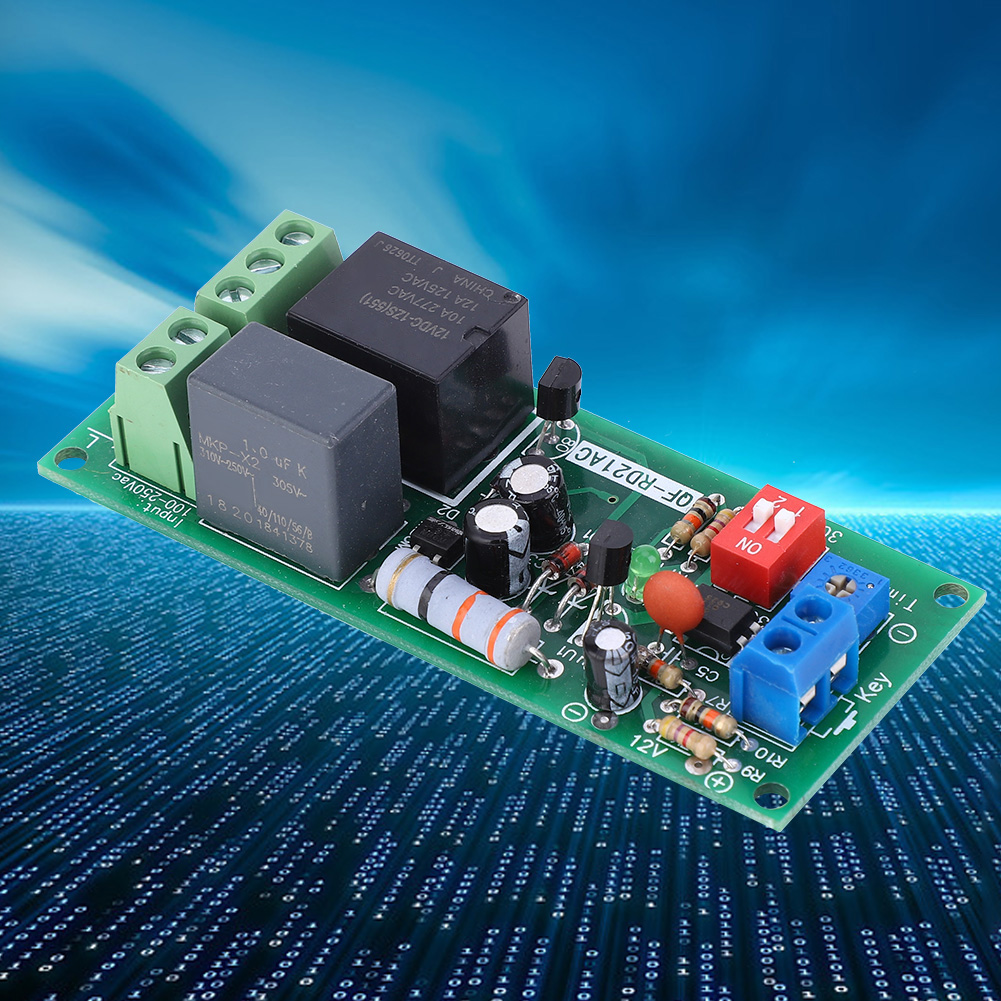

Verzögerungsrelaismodul 100–220 V Ac Mit Timer 0–300 Min

1. Verzögerungsrelais bei Stromausfall: Ausgang bei geschlossenem Schalter, verzögerte Trennung bei geöffnetem Schalter. 2. Zeitbereich einstellbar von 0,2 s bis 300 min. 3. Zeiteinheit einstellbar in Sekunden/Minute. 4. Verzögerungszeit durch Drehen des einstellbaren Widerstands einstellen. 5. Mit Statusanzeige. Artikeltyp: Verzögerungsrelaismodul Spannung: 100–220 V AC Leistungsaufnahme: < 1,0 W Leistungsaufnahme: < 1,0 W Zeitbereich: (4 Stufen, per Schalter wählbar) Stufe 1: 0,2–30 s, Genauigkeit: 0,1 s Stufe 2: 0,2–300 s, Genauigkeit: 0,3 s Stufe 3: 0,2–30 min, Genauigkeit: 1,8 s Stufe 4: 0,2–300 min, Genauigkeit: 18 s Ausgang: Die Ausgangsspannung entspricht der Eingangsspannung, die Stromversorgungskapazität beträgt 10 A Lebensdauer: 100.000 Schaltzyklen Eingang: Passiver Eingang (Schaltwerttrigger, wirksam über 5 ms) Abmessungen: 88 x 36 x 20 mm / 3,46 x 1,42 x 0,79 Zoll Schraubenlöcher: Lochabstand: 83 x 31 mm / 3,27 x 1,22 Zoll, Lochdurchmesser: 3,2 mm Anschluss: L: Eingang für stromführenden Leiter N: Eingang für Neutralleiter N1: Ausgang für Neutralleiter, mit der Last verbunden L1: Ausgang für stromführenden Leiter, mit der Last verbunden L2: Ausgang für stromführenden Leiter (normalerweise geschlossen), im Allgemeinen reserviert. (Wenn L1 aus ist, ist L2 an, und wenn L1 an ist, ist L2 aus, d. h. L1 verhält sich entgegengesetzt zu L2.) Anleitung: Zeitbereich einstellen: Bei Position 30 beträgt der Zeitbereich 0–30 Sekunden. Bei Position 300 beträgt der Zeitbereich 0–300 Sekunden. Zeitwert einstellen: Drehen Sie den einstellbaren Widerstand gegen den Uhrzeigersinn, um die Zeit zu verringern, und im Uhrzeigersinn, um sie zu erhöhen. Zeiteinheit einstellen: Bei Position „Sek.“ beträgt die Einheit Sekunden. Bei Position „Min.“ beträgt die Einheit Minuten. Beispiel: Für eine Verzögerung von 50 Minuten: 1. Zeitbereich auf Position 300 einstellen. 2. Zeiteinheit auf Position „Min.“ einstellen. 3. Einstellwiderstand auf Position 50 einstellen. Anwendung: In Kombination mit Endschaltern und Induktionsschaltern für folgende Zwecke: 1. Automatisches Schließen der Tür nach Ablauf einer bestimmten Zeit. 2. Überwachung von Produktionsunterbrechungen in der Fertigungslinie. 3. Überwachung von Unterbrechungen des Wasser-/Luftstroms. Lieferumfang: 1 x Verzögerungsrelaismodul
