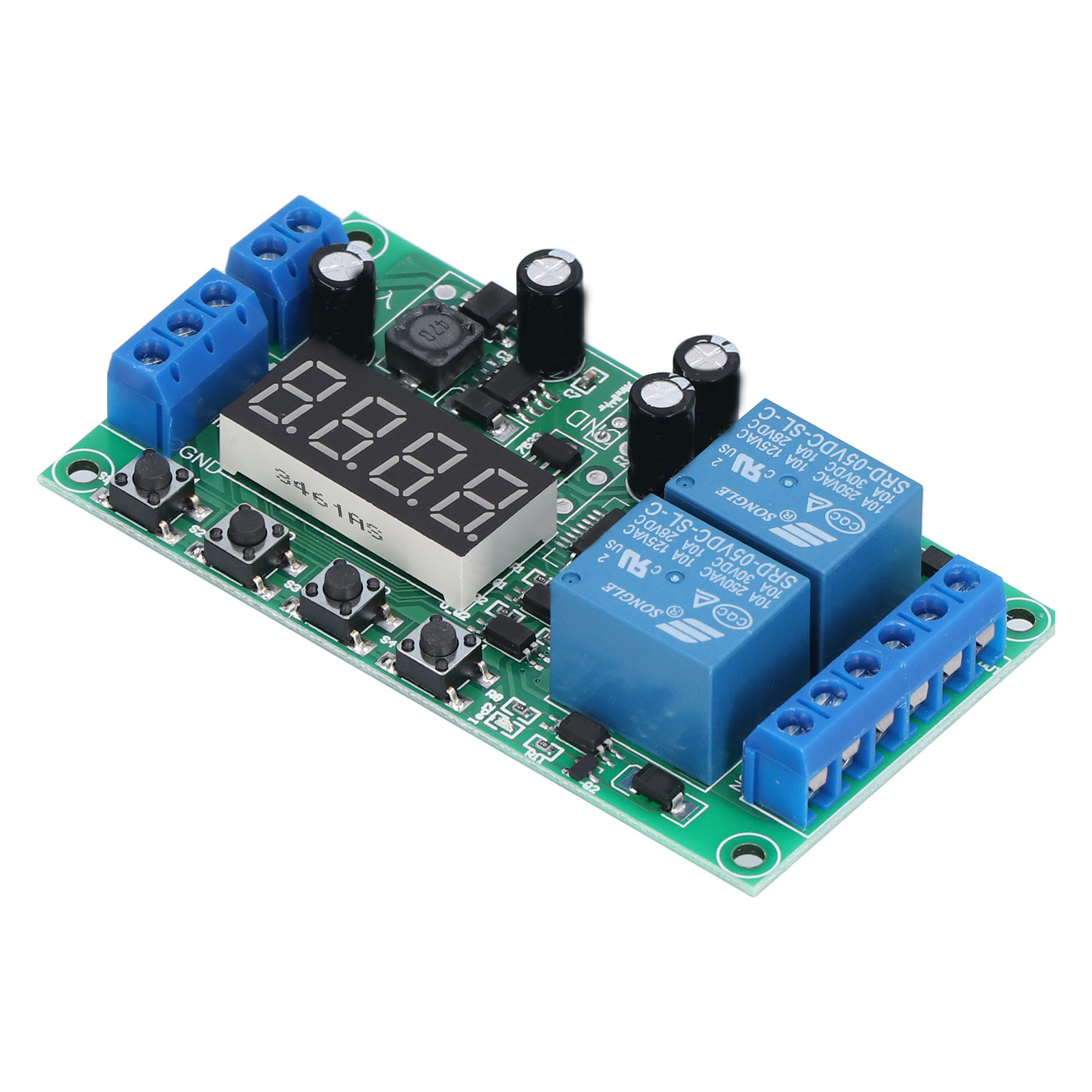

Verzögerungsrelaismodul 2-kanal Impulstrigger Stromabschaltzyklus Timer Schaltungsschalter Yf‑7 7‑30vdc

1. Speicherfunktion bei Stromausfall: Verfügt über eine Speicherfunktion bei Stromausfall, kein Zurücksetzen erforderlich, komfortabel und praktisch. 2.32 Standardfunktionen: Das Verzögerungsrelaismodul enthält 32 Standardfunktionen für vielfältige Anwendungsbereiche. 3.Einstellbare Verzögerungszeit von 0,01 s bis 999 min: Der Verzögerungszeitbereich ist von 0,01 Sekunden bis 999 Minuten einstellbar und deckt somit verschiedene Anwendungsszenarien ab. 4.Steuerung verschiedener Geräte: Die Relaisplatine kann Magnetventile, Wasserpumpen, Motoren, LED-Streifen usw. frei steuern. 5.Steuerung von DC- oder AC-Lasten bis 5 A: Die Eingangsspannung beträgt 7–30 V DC, die Ausgangsleistung kann DC- oder AC-Lasten bis 5 A steuern. Produkttyp: Verzögerungsrelaismodul. Produktmodell: YF-7. Eingangsspannung: 7–30 V DC. Ausgangsleistung: Kann DC- oder AC-Lasten bis 5 A steuern. Zeitbereich: 0,01 Sekunden – 999 Minuten, stufenlos einstellbar. Anschlussbeschreibung: Links 1, +: Pluspol der Eingangsspannung. Links 2, -: Eingangsspannung negativ Links 3.Signal 1: Positiver Signaleingang Links 4.Signal 2: Positiver Signaleingang Links 5.Gemeinsamer Draht: Minuspol des Signaleingangs (Signal 1 und Signal 2 teilen sich einen Minuspol) Rechts 1, Normalerweise geschlossen 1: Relais 1 normalerweise geschlossener Anschluss, das Relais ist vor dem Schließen nicht geschlossen und wird nach dem Schließen mit COM verbunden Rechts 2, Gemeinsam 1: Relais 1 gemeinsamer Anschluss Rechts 3, Normalerweise offen 1: Relais 1 normalerweise offener Anschluss, wird vor dem Schließen mit COM verbunden und wird nach dem Schließen nicht geschlossen Rechts 4, Normalerweise geschlossen 2: Relais 2 normalerweise geschlossener Anschluss, das Relais ist vor dem Schließen nicht geschlossen und wird nach dem Schließen mit COM verbunden Rechts 5, Gemeinsam 2: Relais 2 gemeinsamer Anschluss Rechts 6, Normalerweise offen 2: Relais 2 normalerweise offener Anschluss, das Relais ist vor dem Schließen mit COM verbunden und wird nach dem Schließen nicht geschlossen. Funktionsliste: Sie können die Funktionen nach dem Kauf beliebig einstellen. Siehe Handbuch Es wird bereitgestellt; jeder Parametersatz kann bei ausgeschalteter Stromversorgung gespeichert werden. Alle Funktionen in P-11 bis P-44 sind wie folgt: Signal 1 entspricht Relais 1; Signal 2 entspricht Relais 2; Die beiden Kanäle können gleichzeitig getriggert werden; unabhängig voneinander; beeinflussen sich nicht gegenseitig; die jeweiligen Relais der jeweiligen Signalröhren P-11: Tippbetrieb (zum Anziehen des Signalrelais, das Signal verschwindet und das Relais stoppt) P-12: Selbstverriegelung (das Signalrelais wird einmal eingeschaltet und dann wieder ausgeschaltet) P-13: Signal geben, und das Relais stoppt automatisch nach einer Sekunde; Triggerung ist während der Verzögerungszeit ungültig P-14: Signal geben, das Relais stoppt automatisch für eine Sekunde; Triggerung zur erneuten Zeitmessung während der Verzögerungszeit P-15: Signal geben, das Relais stoppt automatisch für eine Sekunde; während der Verzögerungszeit wird der Überlagerungstimer ausgelöst P-16: Signal geben, und das Relais stoppt automatisch für eine Sekunde; Trigger-Reset während der Verzögerungszeit P-17: Signal wird gesendet, das Relais schließt, das Eingangssignal wird getrennt und die Stromzufuhr wird nach Beginn der Zeitmessung A Sekunde abgeschaltet. Das Signal bleibt während der Verzögerungszeit ausgegeben, und die Zeitmessung stoppt. P-18: Nach dem Einschalten der Stromzufuhr schließt das Relais sofort und schaltet die Stromzufuhr nach einer Verzögerung von A Sekunden ab; bis zum nächsten Einschalten der Stromzufuhr. P-21: Signal wird gesendet, nach einer Verzögerung von A Sekunde schließt das Relais. P-22: Signal wird gesendet, nach mehr als A Sekunde schließt das Relais, das Signal verschwindet und das Relais stoppt. P-23: Nachdem das Signal länger als A Sekunde verschwunden ist, schließt das Relais, das Signal verschwindet und das Relais stoppt. P-24: Es liegt ein Signal vor. Nach A Sekunde schließt das Relais. Nachdem das Signal länger als A Sekunde verschwunden ist, stoppt das Relais. P-25: Es liegt ein Signal vor. Nach A Sekunde schließt das Relais. Wenn ein weiteres Signal länger als A Sekunde anliegt, stoppt das Relais. P-26: Bei einem Signal schließt das Relais nach einer Sekunde. Sobald das Signal verschwindet, schließt das Relais erneut nach einer Sekunde. P-27: Bei einem Impulssignal schließt das Relais. Ohne Impulssignal bleibt das Relais für eine Sekunde geschlossen. (Das Vorhandensein oder Verschwinden eines Signals wird als fehlendes Impulssignal gewertet.) P-28: Nach dem Einschalten bleibt das Relais nach einer Verzögerung von A Sekunden geschlossen, bis die Stromversorgung unterbrochen wird. P-31: Nach dem Einschalten ist das Relais für eine Sekunde geschlossen, für B Sekunden geöffnet usw. (Endlosschleife). Bei Stromausfall wird die Schleife beendet. P-32: Bei einem Signal wird die Endlosschleife P-31 gestartet. Sob
