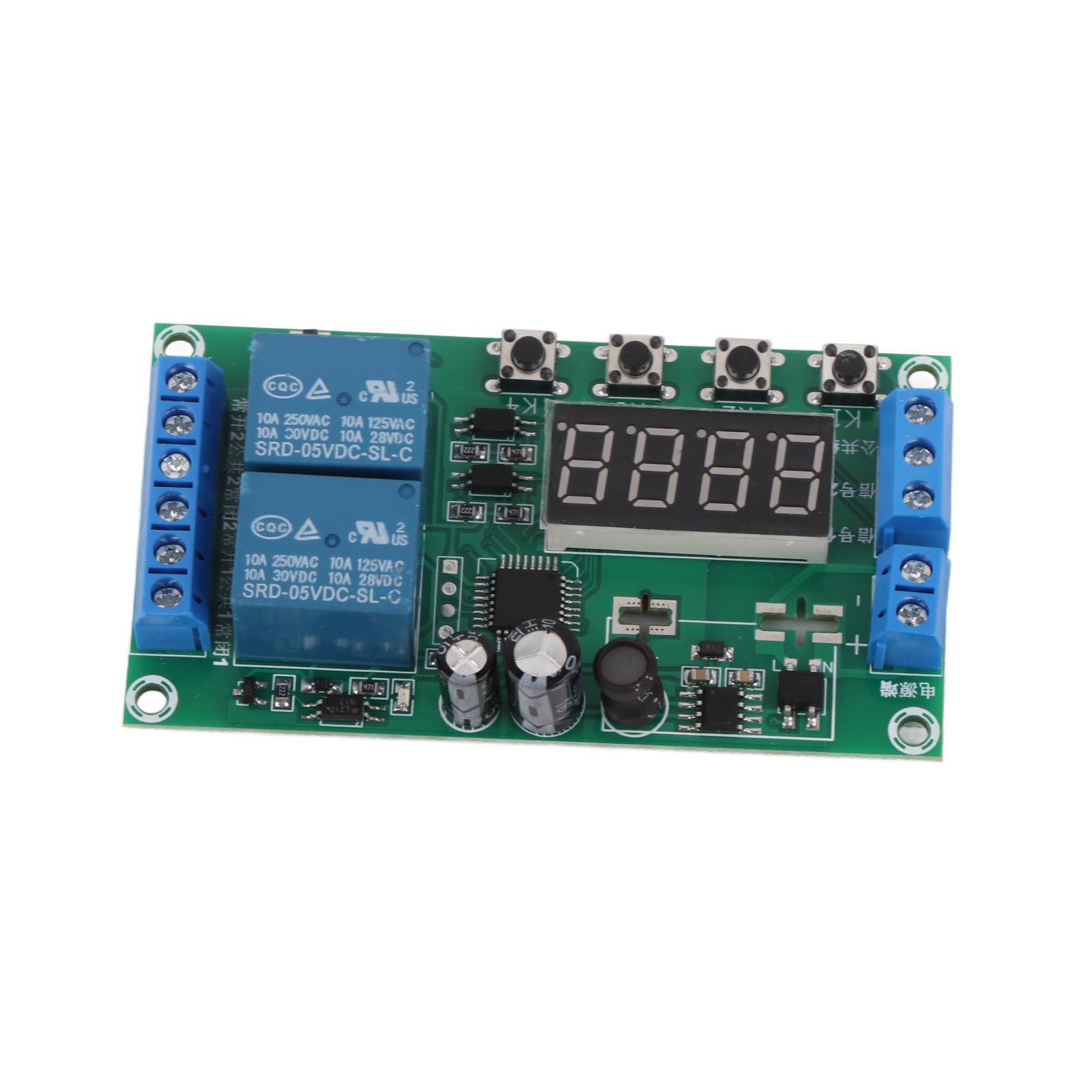

Verzögerungsrelaismodul 2-kanal Impulstrigger Yf-7 Dc7-30v Zur Ansteuerung Von Magnetventilen

1. Das Verzögerungsrelaismodul verfügt über 32 gängige Funktionen und deckt somit ein breites Anwendungsspektrum ab. 2. Es eignet sich zur Steuerung von Magnetventilen, Wasserpumpen, Motoren, LED-Streifen usw. 3. Der Zeitbereich reicht von 0,01 Sekunden bis 999 Minuten und ist jederzeit einstellbar. 4. Hochwertige elektronische Bauteile und präzise Fertigung gewährleisten Langlebigkeit. 5. Professionelles Design und durchdachte Struktur ermöglichen die Steuerung von DC- oder AC-Lasten bis 5 A. Artikeltyp: Verzögerungsrelaismodul Modell: YF-7 Eingangsspannung: DC 7–30 V (optional) Ausgangsleistung: Steuert DC- oder AC-Lasten bis 5 A Zeitbereich: 0,01 Sekunden bis 999 Minuten, jederzeit einstellbar Anschlussbeschreibung: 1. +: Pluspol der Eingangsspannung 2. -: Minuspol der Eingangsspannung 3. IN+: Pluspol des Eingangssignals 4. IN-: Minuspol des Eingangssignals 5. NO: Öffner-Anschluss des Relais (vor dem Anziehen nicht angezogen). Nach dem Anziehen wird der COM-Anschluss kurzgeschlossen. 6. COM: Gemeinsame Schnittstelle des Relais. 7. NC: Normalerweise geschlossene Schnittstelle des Relais. Das Relais wird vor dem Schließen mit COM kurzgeschlossen und ist nach dem Schließen im Ruhezustand. Funktionsliste: Die Funktionen können nach dem Kauf beliebig eingestellt werden. Eine Bedienungsanleitung ist im Lieferumfang enthalten. Alle Parametereinstellungen bleiben auch nach dem Ausschalten erhalten. Die Funktionen von P-11 bis P-44 sind wie folgt: Signal 1 entspricht Relais 1, Signal 2 entspricht Relais 2. Beide Kanäle können gleichzeitig und unabhängig voneinander angesteuert werden. Jede Signalleitung ist einem Relais zugeordnet. P-11: Tippbetrieb (Anziehen des Signalrelais, Signal erlischt, Relais stoppt). P-12: Selbstverriegelung (Signalrelais einmal einschalten, Signalrelais wieder ausschalten). P-13: Signal geben, Relais schaltet nach einer Sekunde automatisch ab. Triggerung ist während der Verzögerungszeit ungültig P-14: Signal geben, das Relais stoppt automatisch für eine Sekunde; Triggerung zur erneuten Zeitmessung während der Verzögerungszeit P-15: Signal geben, das Relais stoppt automatisch für eine Sekunde; während der Verzögerungszeit wird der Superpositionstimer ausgelöst P-16: Signal geben, das Relais stoppt automatisch für eine Sekunde; Triggerung zur Rücksetzung während der Verzögerungszeit P-17: Signal geben, das Relais schließt, das Eingangssignal wird getrennt, und die Stromzufuhr wird nach dem Start der Zeitmessung eine Sekunde lang abgeschaltet, und das Signal bleibt während der Verzögerungszeit ausgegeben, und die Zeitmessung stoppt P-18: Nach dem Einschalten der Stromzufuhr wird das Relais sofort eingeschaltet, und die Stromzufuhr wird nach einer Verzögerung von A Sekunden abgeschaltet; Bis zum nächsten Einschalten P-21: Signal geben, nach einer Verzögerung von A Sekunde schließt das Relais. P-22: Signal geben, nach mehr als A Sekunde schließt das Relais, das Signal verschwindet und das Relais stoppt. P-23: Nachdem das Signal länger als A Sekunde verschwunden ist, schließt das Relais, das Signal verschwindet und das Relais stoppt. P-24: Es liegt ein Signal vor. Nach A Sekunde schließt das Relais. Nachdem das Signal länger als A Sekunde verschwunden ist, stoppt das Relais. P-25: Es liegt ein Signal vor. Nach A Sekunde schließt das Relais. Wenn ein weiteres Signal länger als A Sekunde anliegt, stoppt das Relais. P-26: Wenn ein Signal anliegt, stoppt das Relais nach einer Sekunde Schließzeit. Wenn das Signal verschwindet, stoppt das Relais nach einer weiteren Sekunde Schließzeit. P-27: Bei einem Impulssignal stoppt das Relais; wenn kein Impulssignal anliegt, bleibt das Relais für A Sekunde geschlossen. (Das Signal wird als kein Impulssignal gewertet, egal ob es anhält oder verschwindet.) P-28: Nach dem Einschalten bleibt das Relais nach einer Verzögerung von A Sekunden geschlossen, bis die Stromversorgung unterbrochen wird. P-31: Nach dem Einschalten ist das Relais für A Sekunden geschlossen, dann für B Sekunden geöffnet (Endlosschleife). Die Schleife wird beim Ausschalten gestoppt. P-32: Bei einem Signal wird die Endlosschleife P-31 gestartet; beim Verschwinden des Signals wird sie beendet. P-33: Ein Signal startet die Endlosschleife P-31; ein weiteres Signal beendet sie. P-34: Nach dem Einschalten schließt das Relais nach einer Verzögerung von A Sekunden und bleibt nach B Sekunden geschlossen. P-35: Bei einem Signal schließt das Relais nach einer Verzögerung von A Sekunden und bleibt nach B Sekunden geschlossen. P-36: Bei einem Signal schließt das Relais nach A Sekunden und bleibt nach B Sekunden geschlossen. Das Signal verschwindet, und der Timer wird zurückgesetzt. P-37: Bei einem Signal schaltet das Relais automatisch für A Sekunden ab, sobald es geschlossen ist, und zählt anschließend B Sekunden. Innerhalb der Zeitspanne A+B ist die Signalauslösung ungültig. P-38: Bei einem Signal schaltet das Relais automatisch für A Sekunden ab, sobald es geschlossen ist. Nach B Sekunden Stopp und Zäh
