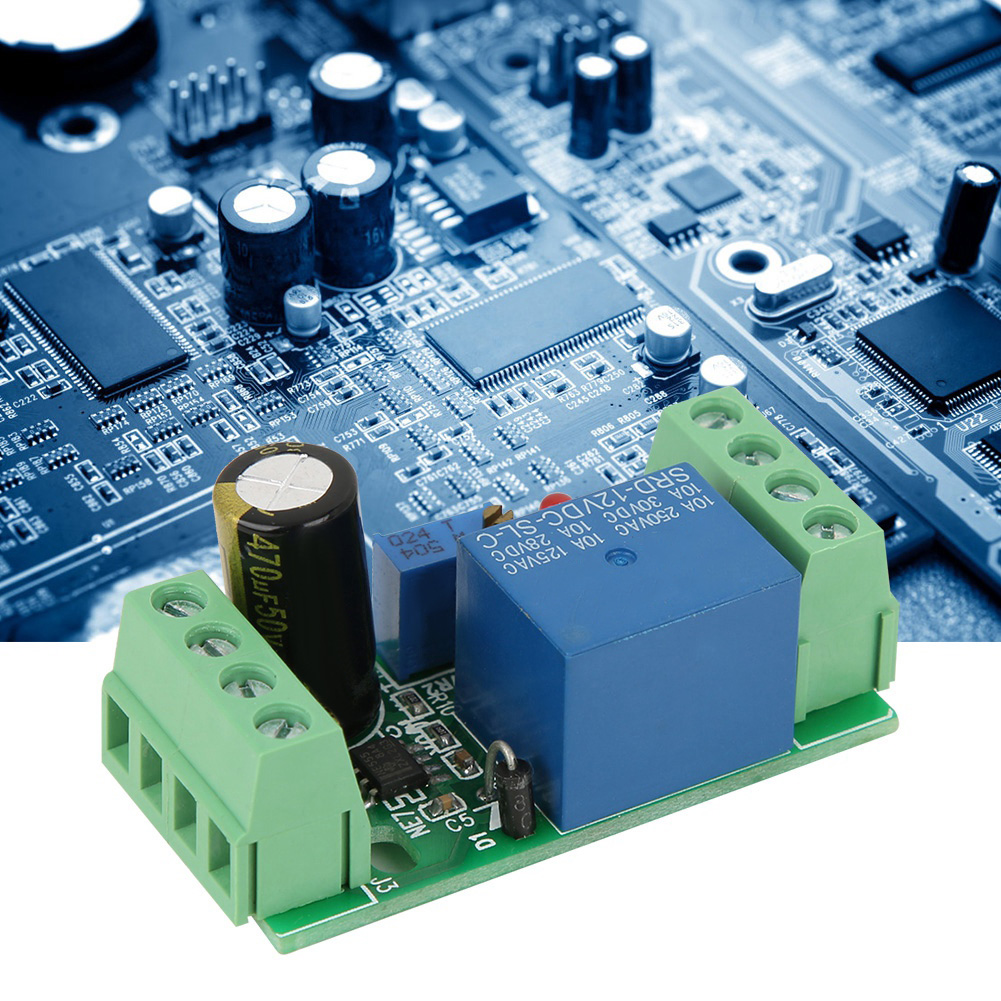

Verzögerungsschalter-anschlussmodul, Einstellbares Zeitverzögerungsrelais Mit Ein- Und Ausschaltanzeige, 12 V

1. Bei Einschalten oder Betätigung eines externen Schlüsselschalters ist die Relaisverzögerung von 1 Sekunde bis 10 Minuten einstellbar. Der Relaiskontakt öffnet oder schließt. 2. Mit Relais-Ein/Aus-Anzeige. 3. Bei einer Verzögerung von weniger als ca. 0,5 Sekunden schaltet das Relais zum Schutz des Ansteuer-ICs ab. 4. Elliptisches Design der Montagelöcher für eine schnelle und einfache Installation. 5. Verzögertes Einschalten der Stromversorgung, z. B. zur Steuerung der Hochspannungsschirmung eines Röhrenverstärkers. 6. Monostabiler Betriebsmodus: Mit einem externen Öffner-Taster kann eine herkömmliche monostabile Steuerung realisiert werden. 7. Geeignet für weitere Anwendungen, die eine Verzögerungssteuerung erfordern, z. B. für die Zutrittskontrolle. 8. Mehrere Schaltungsmodule können kombiniert werden, um eine verknüpfte Verzögerungssteuerung, intelligente Steuerung und einfache SPS-Steuerung zu ermöglichen. Artikeltyp: Verzögerungsschaltermodul. Eingangsspannung: 12 V. Eingangsstrom: ≥ 50 mA. Gesteuerte Schaltparameter: Spannung 0–240 V, AC/DC, Strom 0–10 A. Verzögerungsplatine (1 Sekunde bis 3 Minuten): 470 µF Kondensator. Anleitung: 1. Blaues Potentiometer: Im Uhrzeigersinn drehen, um die Verzögerungszeit zu verkürzen, gegen den Uhrzeigersinn drehen, um sie zu verlängern. 2. Nach der Einstellung der Verzögerungszeit wird die Verzögerung beim Einschalten ausgelöst (die Kontrollleuchte leuchtet). Eine erneute Auslösung verzögert erneut. Unmittelbar nach der Auslösung (kurzzeitig) ist ein Klickgeräusch zu hören. Bei anhaltender Auslösung ist ein kontinuierliches Klickgeräusch zu hören, das anzeigt, dass die minimale Verzögerungszeit von 0 Sekunden erreicht ist. Nun kann das Potentiometer gegen den Uhrzeigersinn gedreht und erneut ausgelöst werden. Stellen Sie die Verzögerungszeit langsam auf die gewünschte ein. 3. Hinweis: Die Versorgungsspannung darf 12 V nicht überschreiten, und die Polarität der Stromversorgung darf nicht vertauscht werden. 1 x Modul
