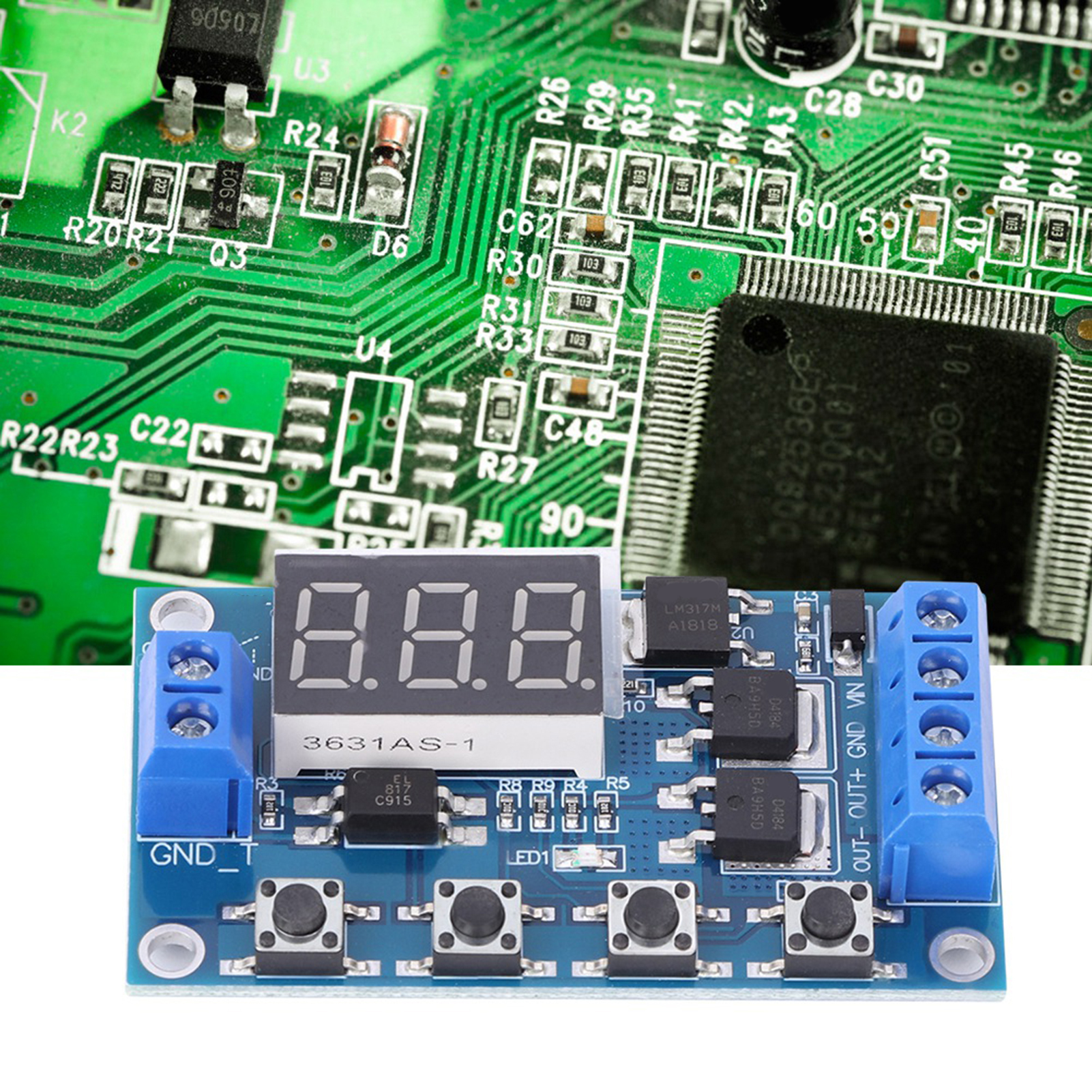

Verzögerungstimer-modul Mit Zyklischer Triggerung, Dual-mos-röhre, 12v/24v Leiterplattensteuerung Für Industrielle Automatisierung Und Diy.

Willkommen in unserem Shop! Dieses Schaltverzögerungs-Timer-Modul wurde entwickelt, um in Ihren Elektronikprojekten eine zuverlässige und langlebige Leistung zu bieten. Hier sind die detaillierten Spezifikationen: **Hauptmerkmale:** - Geräuschloser Schalt- und Schaltvorgang ohne Funken oder elektromagnetische Störungen. - Deutlich längere Lebensdauer im Vergleich zu herkömmlichen elektromagnetischen Relais. - Schnelles Schalten mit unbegrenzter Anzahl von Zyklen. - Integrierter Optokoppler für verbesserte Isolation und höhere Störfestigkeit (Industriequalität). - Klare und einfache Benutzeroberfläche, leistungsstark und leicht verständlich, erfüllt die meisten Ihrer Anforderungen. **Technische Spezifikationen:** - Typ: Leiterplatte für Zeitsteuerung und Schaltung - Material: Leiterplatte - Abmessungen: ca. 60 x 34 mm (2,4 x 1,3 Zoll) **Produktparameter:** 1. Betriebsspannung: 5–36 V 2. Triggersignal: 3,0 V bis 24 V, mit Optokoppler-Isolation für verbesserte Störfestigkeit (gemeinsame Masse kann kurzgeschlossen werden) 3. Ausgangsleistung: DC 5 V–36 V, bei Raumtemperatur: DC 15 A, 400 W Leistung! Verbesserte Wärmeableitung für einen maximalen Strom von 30 A 4. Ruhestrom: 20 mA; Betriebsstrom: 50 mA 5. Betriebstemperatur: -40 bis 85 °C 6. Optokoppler und Isolation, erhöhte Störfestigkeit, Leiterplatte in Industriequalität **Wichtige Hinweise:** - Das Modul verfügt über einen aktiven Ausgang; Die Ausgangsspannung entspricht der Eingangsspannung. - Die Anschlüsse „DC+“ und „Charge+“ sind intern kurzgeschlossen (Magnetpole). „DC-“ und „Charge-“ dürfen während des Betriebs nicht kurzgeschlossen werden, da sonst die Last nicht geschaltet werden kann und die entsprechende Last Strom führt. - Breiter Eingangsspannungsbereich (5 bis 36 V), geeignet für die meisten Geräte, sehr praktisch. - Not-Aus-Funktion (Stopp-Taste); Verpolungsschutz; Verpolung beschädigt das Produkt nicht. Pausenmodus: Bei Aktivierung schaltet sich der Bildschirm nach 5 Minuten Inaktivität automatisch aus; jede Berührung reaktiviert ihn. Die Parameter OP, CL und LOP sind unabhängig voneinander einstellbar und werden automatisch gespeichert. Alle Einstellungen bleiben nach dem Ausschalten des Moduls erhalten. **Betriebsarten:** **P1**: Triggersignal; das Relais ist für die Dauer „OP“ aktiv und schaltet sich dann ab. Untermodi: - P1.1: Ein neues Signal wird ignoriert. - P1.2: Ein neues Signal startet den Timer neu. - P1.3: Ein neues Signal schließt das Relais und stoppt den Timer. - **P2**: Triggersignal, das Relais schließt während "CL", öffnet dann nach "OP" und trennt anschließend. - **P3.1**: Triggersignal, das Relais startet nach "OP", schließt während "CL" und durchläuft dann einen Zyklus. Wenn während des Zyklus ein Signal anliegt, schließt das Relais und der Timer stoppt; die Anzahl der Zyklen („LOP“) ist einstellbar. - **P3.2**: Kein Signal, das Relais geht in "OP" und schließt dann während "CL" in einer Schleife; die Frequenz der Zyklen („LOP“) ist einstellbar. - **P4**: Signalsynchronisationsfunktion: Wenn das Signal anhält, bleibt das Relais geschlossen; Wenn das Signal ausfällt, öffnet das Relais nach dem „OP“-Signal. Trifft während der Zeitverzögerung ein weiteres Signal ein, wird der Timer zurückgesetzt. **Lieferumfang:** 1 x Zeitverzögerungsrelaismodul. Dieses Produkt eignet sich ideal für den Einsatz in verschiedenen elektronischen Geräten und bietet präzises Schalten sowie hohe Konfigurationsflexibilität.
