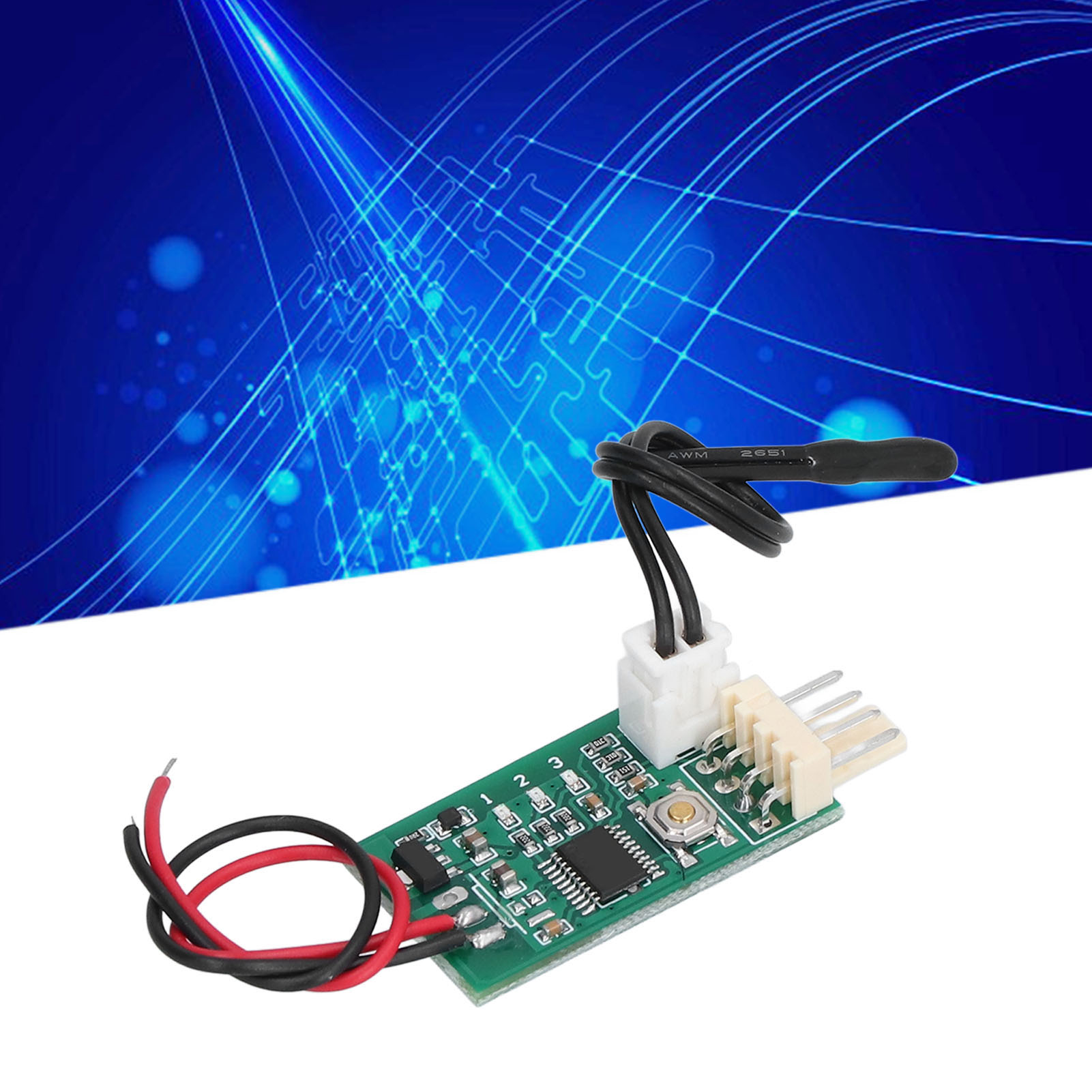

Vieradriger Pwm 12v Dc Einkanal-lüftertemperaturregler, Vorgesehen Für Computergehäuse Und Racklüfter, Mit Temperaturregelung Und Geräuschreduzierung.

Willkommen in unserem Shop! Dieser PC-Lüfter-Temperaturregler bietet manuelle und automatische Drehzahlregelung. Er unterstützt die Lüftersteuerung mit umgekehrter Taktung. Der klassische PWM-Steuerungsmodus (Standardmodus) wird für vieradrige Lüfter verwendet. Der klassische Modus mit umgekehrter Taktung kommt bei den meisten vieradrigen Lüftern mit umgekehrter Taktung zum Einsatz. Hierbei ist die Drehzahlregelung im Normalmodus umgekehrt, und der Steuerdraht wird bei voller Drehzahl an den Minuspol angeschlossen. Der 80%-Steuerungsmodus für Lüfter mit umgekehrter Drehrichtung wird für einen sehr seltenen Lüftertyp verwendet, bei dem die Drehzahländerung im Normalbetrieb umgekehrt ist und die Steuerleitung nicht leuchtet, wenn der Minuspol angeschlossen ist. Artikeltyp: Lüftertemperaturregler Material: Kunststoff Betriebsspannung: DC 12 V (Betrieb im Bereich von 8–18 V möglich, bitte beachten Sie die vom Lüfter unterstützte Spannung) Stromaufnahme: Maximal 20 mA Lüfteranschluss: 2510-4P (ein Winkelstück fehlt, spezieller Anschluss für 4P-Computerlüfter) Lüfterstrom: Der Anschluss unterstützt 3 A. Wenn Sie einen Lüfter mit höherem Stromverbrauch steuern müssen, erwerben Sie bitte das Netzkabel separat. PWM-Ausgangsbereich: 10 % – 100 % Betriebstemperatur: -10 °C bis 60 °C Temperatursensorparameter: NTC 50K B=3950 Temperaturbeständigkeit der Sonde: 120 °C für den kleinen schwarzen Kopf, 110 °C für die Ringsonde Platinengröße: ca. 34 x 19 x 11 mm (ohne Erweiterungsanschluss), Lüfteranschluss 8 mm verlängert Werkseitige Standardeinstellungen: Niedrige Drehzahl 20 %, Beschleunigungstemperatur 30 °C, Beschleunigungsbreite 5 °C. Bei diesen Temperatureinstellungen beschleunigt die Sonde nach kurzer Zeit, wenn Sie sie in Ihrer Handfläche halten. Die Sonde erreicht innerhalb von 2 Minuten ihre volle Drehzahl, wenn sie unter der Achsel gehalten wird. Sie verfügt über eine manuelle Drehzahlregelung sowie eine automatische Temperatur- und Drehzahlregelung: 1. Manuelle Regelung ohne Temperatursonde: Durch Klicken/Doppelklicken (nicht zu schnell) auf die Taste kann die Drehzahl erhöht/verringert werden. Jede Änderung wird nach 20 Sekunden gespeichert. Die Kontrollleuchte Nr. 2 blinkt 20 Sekunden lang schnell (wenn die Temperaturregelung deaktiviert ist). Sobald das Blinken aufhört, ist die Drehzahl gespeichert. Die Kontrollleuchte 3/1 leuchtet dauerhaft, wenn keine weitere Drehzahländerung möglich ist. 2. Mit installierter Temperatursonde dient die manuelle Drehzahl als niedrige Anfangsdrehzahl (Basisdrehzahl). Sobald die Temperatur die Beschleunigungstemperatur überschreitet, erhöht sich die Lüfterdrehzahl mit steigender Temperatur. Erreicht oder überschreitet die Temperatur die Summe aus Beschleunigungstemperatur und Beschleunigungsbreite (Maximaldrehzahl), läuft der Lüfter mit voller Drehzahl. Normalbetrieb: Klicken Sie auf die Taste, um die Basisleistung um 5 % zu erhöhen. Doppelklicken Sie auf die Taste, um die Basisleistung um 5 % zu verringern. Nach der Wertänderung warten Sie bitte 20 Sekunden. Die Einstellungen werden automatisch gespeichert, sobald die Zwischenanzeigeleuchte aufhört zu blinken. Durch Gedrückthalten der Taste gelangen Sie zur Temperaturregelung. Temperatureinstellungsstatus: Geschwindigkeitseinstellung (langsam blinkend): Klicken und doppelklicken Sie, um den Wert einzustellen. Durch Gedrückthalten gelangen Sie zur Einstellung der Beschleunigungsbreite. Einstellung der Beschleunigungsbreite (blinkend): Klicken und doppelklicken Sie, um den Wert zu ändern. Durch Gedrückthalten speichern und die Temperatureinstellungen verlassen Sie die Einstellungen. Hinweis: Wenn im Einstellungsmodus 20 Sekunden lang keine Eingabe erfolgt, werden die Einstellungen automatisch ohne Speicherung der Parameter beendet. Beispielanweisung: Basisgeschwindigkeit 20 %, Beschleunigungstemperatur 35, Beschleunigungsbreite 15. Bei einer Sondentemperatur unter 35 °C beträgt das Ausgangssignal immer 20 %. Bei einer Sondentemperatur über 35 °C erhöht der Regler das Ausgangssignal entsprechend dem Temperaturanstieg, wodurch die Lüfterdrehzahl steigt. Sobald die Sondentemperatur 50 °C (35 + 15 °C) erreicht oder überschreitet, gibt der Controller ein Signal für volle Drehzahl aus, und der Lüfter läuft mit maximaler Geschwindigkeit. Die tatsächliche Lüfterdrehzahl kann je nach Lüfterleistung leicht variieren. Der Controller unterstützt die Lüftersteuerung mit umgekehrter Taktung. Vorgehensweise zur Einstellung: Schalten Sie den Lüfter aus und entfernen Sie ihn. Drücken Sie die Einstelltaste, um den Controller einzuschalten. Halten Sie die Einstelltaste ca. 3 Sekunden lang gedrückt, bis alle drei LEDs zweimal blinken. Lassen Sie die Taste dann los. Die LED blinkt anschließend einmal und signalisiert damit den Einstellmodus. Der Controller verfügt über drei Betriebsmodi, die jeweils durch das zweimalige Blinken der LEDs 1, 2 und 3 gekennzeichnet sind. Wechseln Sie den Modus durch kurzes Drücken der Taste, stellen Sie die gewünschte
