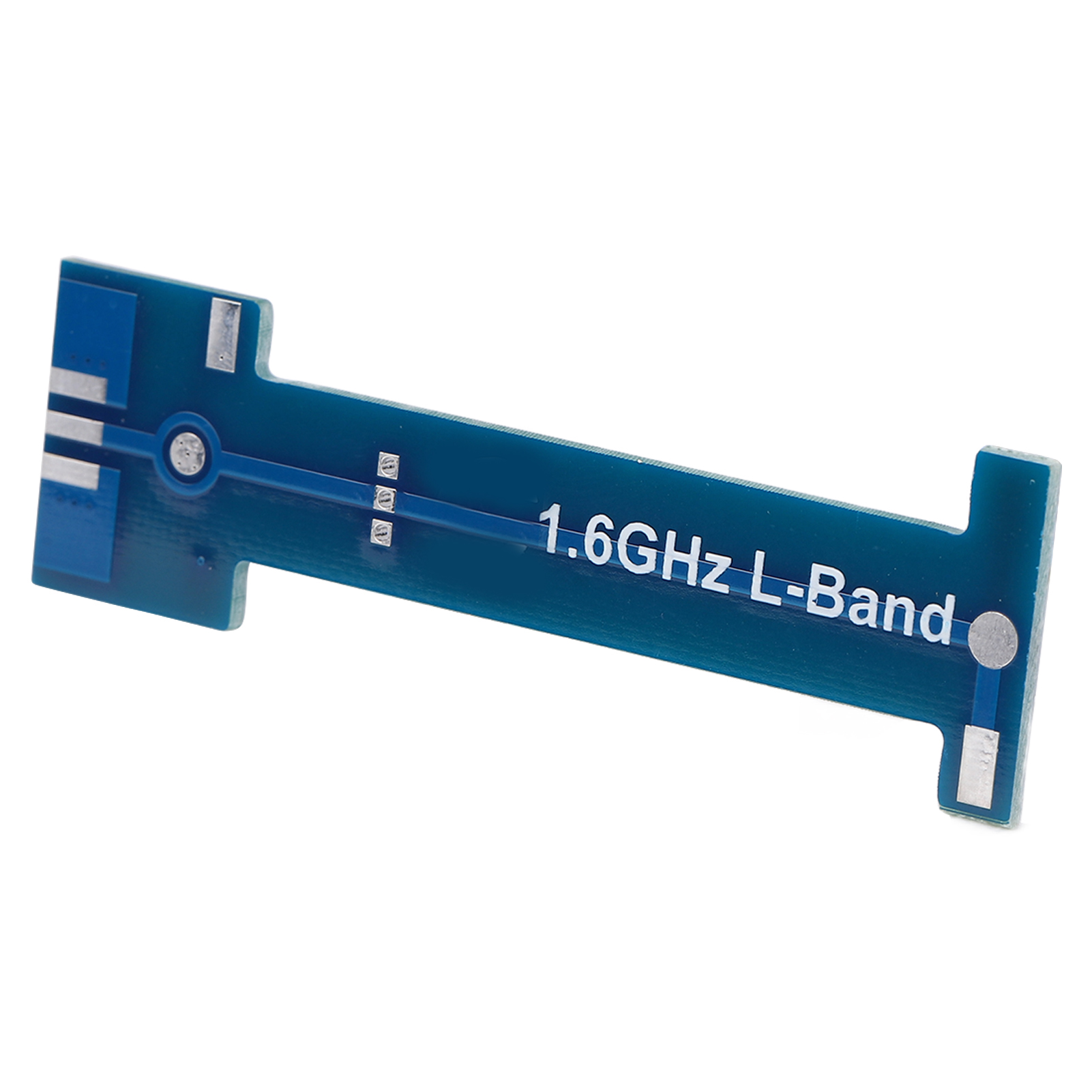

Vierarmige Wendelantenne Für Ein Positionsrelais Zur Luft- Und Raumfahrtwetterortung, 1,6 Ghz Blaue Elektronische Komponente

1. Die Leiterplatte (PCB) ist eine 1,6 mm dicke, doppelseitige Leiterplatte mit einem 2,0 oz Kupferkern. Die vollständige Verzinnung gewährleistet eine hervorragende Leitfähigkeit sowohl bei niedrigen als auch bei hohen Strömen. 2. Diese Schaltung bietet ein breites Anwendungsspektrum, unter anderem in der Luft- und Raumfahrt, Meteorologie, Positionsbestimmung, Relais und vielen weiteren Bereichen. 3. Die Stromamplituden an den Speiseenden der vier Spiralarme sind gleich, ihre Phasen jedoch jeweils um 90° phasenverschoben. 4. Mit ihrem nierenförmigen Strahlungsdiagramm, einem guten Vor-/Rückverhältnis und hervorragenden Eigenschaften der zirkularen Polarisation mit großem Abstrahlwinkel eignet sie sich ideal als Empfangsantenne für Satellitenpositionierungssysteme. 5. Der Antennenanschluss ist ein SMA-Stecker, die Impedanz beträgt 50 Ohm und der Betriebsfrequenzbereich liegt zwischen 1,4 und 1,68 GHz. Produkttyp: Helixantenne. Material: Leiterplatte (PCB). Anwendungsbereiche: Luft- und Raumfahrt, Meteorologie, Positionierung, Relais usw. Antennenimpedanz: 50 Ohm. Betriebsfrequenzband: 1,4 bis 1,68 GHz. Antennenanschluss (1,68 GHz): SMA-Stecker; 1 Leiterplatte; 1 Aluminiumdraht; 1 Stecker.
