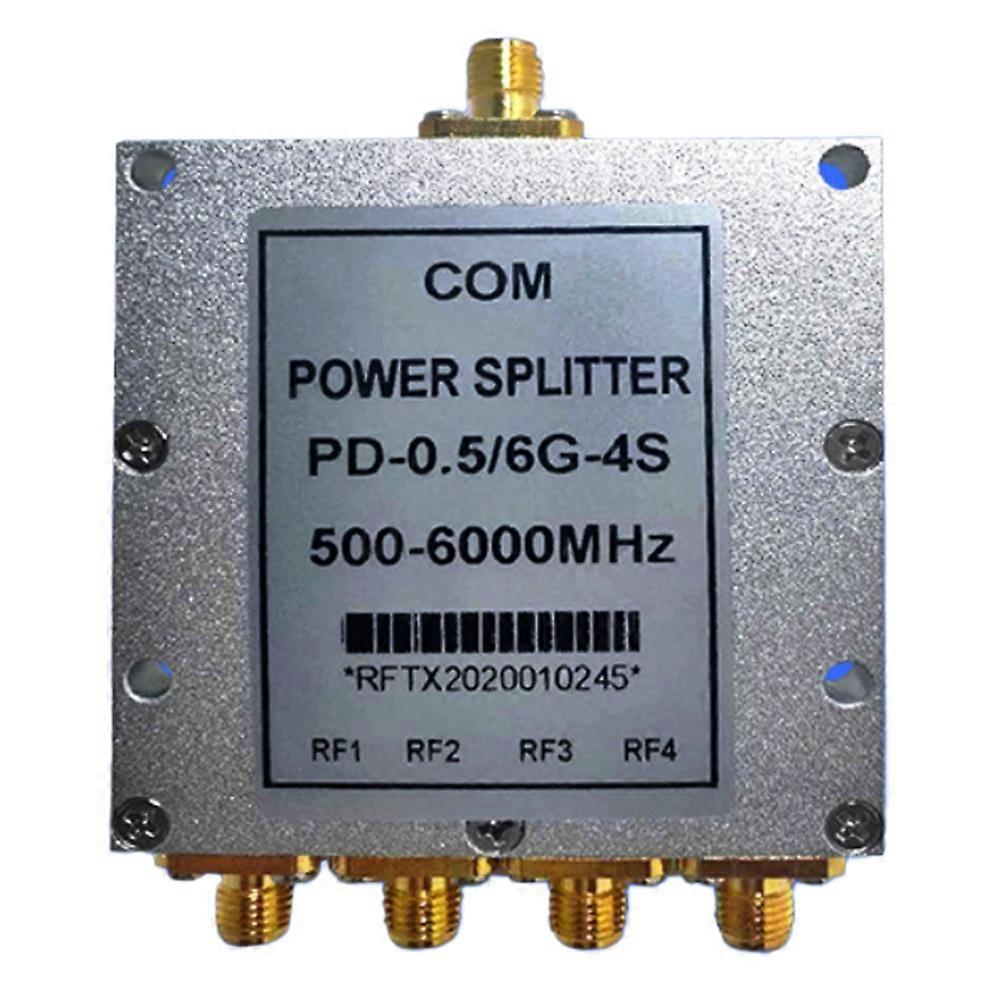

Vierfacher Einzelpunkt-leistungsteiler 0,5–6 Ghz, Hochgeschwindigkeits-leistungsteiler 2,4 Ghz/5,8 Ghz, Sma-kombinierer

DYKB 0,5–6 GHz Einpunkt-Vierfach-Leistungsteiler, 2,4 GHz/5,8 GHz Breitband-Leistungsteiler, SMA-Koppler. Ein Leistungsteiler teilt die Energie eines Eingangssignals in zwei oder mehr Ausgänge mit gleicher oder ungleicher Energie auf. Er kann auch die Energie mehrerer Signale zu einem einzigen Ausgang kombinieren und als Kombinator fungieren. Dieses Modul führt eine Einpunkt-Leistungsteilung durch und erzeugt vier gleichstarke Ausgänge. Es wird im Frequenzbereich von 500–6000 MHz eingesetzt, zeichnet sich durch geringe Einfügungsdämpfung und hohe Isolation aus und findet breite Anwendung in herkömmlichen L-, S- und C-Band-Transceiversystemen; typische Frequenzen: 1575 MHz, 2,4 GHz, 3,5 GHz, 5,8 GHz usw. Das Modul verfügt über einen CNC-gefrästen Hohlraum, der eine hervorragende elektromagnetische Abschirmung gewährleistet. Spezifikationen: Einpunkt-Leistungsteilung und vier gleichstarke Ausgänge; Modell: QM-PD056020S; Betriebsfrequenz: 500–6000 MHz. Einfügedämpfung: ≤ 1,4 dB; Isolation der Abzweiganschlüsse: ≥ 20 dB (≥ 16 dB bei 500–800 MHz); Belastbarkeit: 20 W CW; Stehwellenpegel: ≤ 1,4 dB; Betriebstemperatur: -20 °C bis +80 °C; Eingangs-/Ausgangsimpedanz: 50 Ω; Schnittstelle: SMA; Modulabmessungen: 67 × 58 × 12 mm (inkl. Befestigungslöcher); Kopplertyp: Breitband-Leistungsteiler; Modellnummer: 1,4-Leistungsteiler; Benötigtes Material: Elektronik; Ausführung: 2,4-GHz-/5,8-GHz-Leistungsteiler; Ausgangsspannung: 0,5–6 GHz; Leistungsteiler: Breitband-Leistungsteiler; SMA-Koppler: 1,4-Leistungsteiler; Farbe: siehe Abbildung; Material: Metall; Lieferumfang: 1 × 0,5–6-GHz-Vierfach-Leistungsteiler. Nur der oben genannte Lieferumfang ist enthalten. Hinweis: Die Farbe des Artikels auf dem Foto kann aufgrund von Spiegelungen und Ihren Monitoreinstellungen geringfügig vom Original abweichen. Eine Abweichung von +/- 1–3 cm ist möglich.
