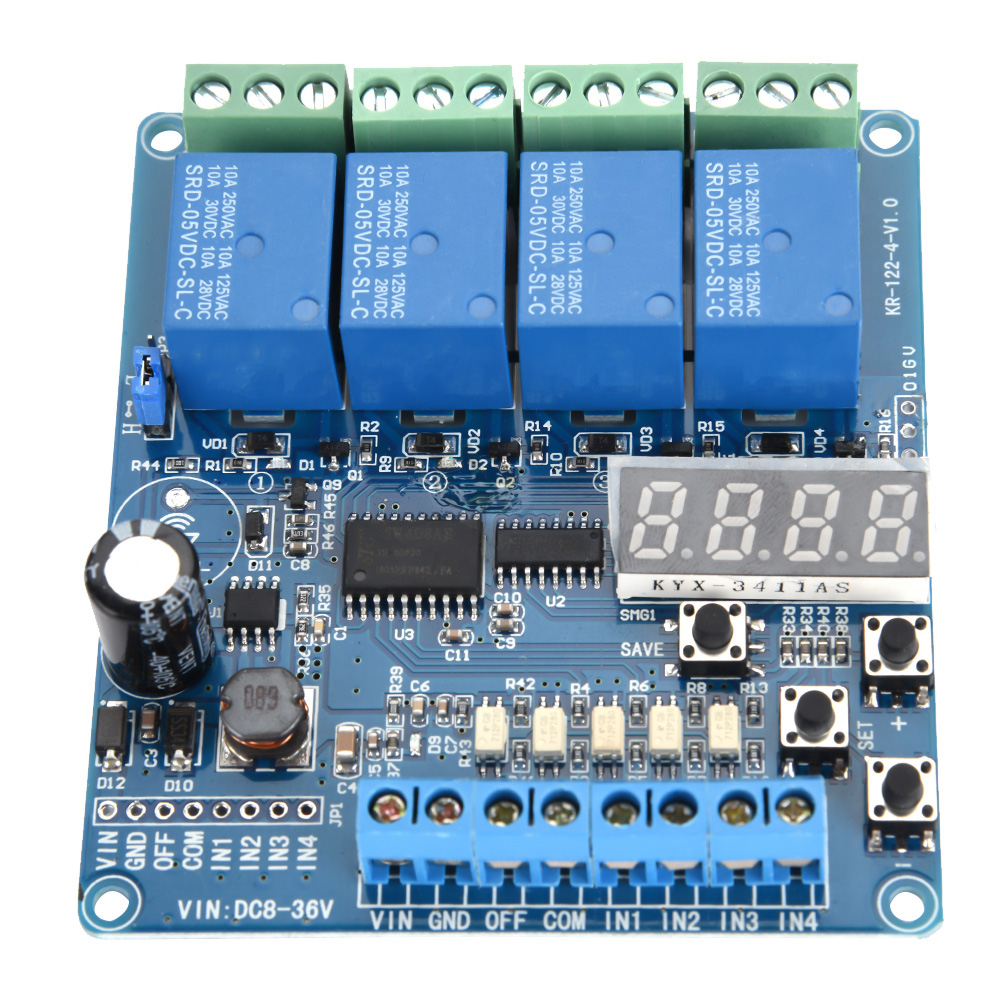

Vierkanaliges Multifunktionales Relaismodul Mit Zeitverzögerung

Willkommen in unserem Shop! **Produktbeschreibung:** Dieses 4-Kanal-Multifunktions-Relais-Steuermodul ist mit hochwertigen Industriekomponenten ausgestattet. Seine stabile Leistung und einfache Bedienung machen es ideal für diverse Anwendungen in der Leistungssteuerung. Das Modul verfügt über 20 voreingestellte Funktionen, einen Weitbereichsspannungsbereich (8–36 V) und eine Kanalverknüpfungsfunktion zur Erstellung benutzerdefinierter Anwendungen wie Sequenzen oder Zyklen. **Hauptmerkmale:** - Steuert 4 Eingangs- und Ausgangskanäle; jeder Kanal kann auf 20 Funktionen eingestellt werden, um verschiedenen Anforderungen gerecht zu werden. - Weitbereichsspannungseingang DC 8–36 V mit Verpolungsschutz zum Schutz vor Beschädigungen. - Kontrollleuchten für Stromversorgung und Relaisaktivierung. - Präzise Timerfunktion (minimal 1 Sekunde) mit einer Abweichung von weniger als 1 %. - Automatischer Energiesparmodus. - Automatische Speicherung aller Einstellungen, auch bei Stromausfall. - Triggersignal kompatibel mit High- oder Low-Pegel-Impulsen (vom Benutzer wählbar). **Tastenbedienung:** Menü 1: Halten Sie SET gedrückt, um Menü 1 aufzurufen. Stellen Sie anschließend mit „+/-“ X (0–3) entsprechend den Kanälen 1–4 ein. Drücken Sie kurz SET, um Menü 2 aufzurufen und die Einstellungen für Kanal X (0–7) auszuwählen. Menü 2: – X–0: Funktionsauswahl (0–19) – Einstellung mit „+/-“. - X--1: Stunden T1 (0-255) – mit "+/-" einstellen." - X--2: Minuten T1 (0-59) – mit "+/-" einstellen." - X--3: Sekunden T1 (0-59) – mit "+/-" einstellen." - X--4: Stunden T2 (0-255) – mit "+/-" einstellen." - X--5: Minuten T2 (0-59) – mit "+/-" einstellen." - X--6: Sekunden T2 (0-59) – mit "+/-" einstellen." - X--7: Anzahl der Zyklen (0-9999) – mit "+/-" einstellen." Drücken Sie SAVE, um zu speichern und zurückzukehren oder um das Programm zu beenden. **Elektrische Parameter:** – Betriebsspannung: DC 8–36 V (maximal: 6–45 V). – Leistungsaufnahme: Statisch < 0,1 W, Dynamisch < 1,5 W. – Betriebstemperatur: -20 °C bis 60 °C (maximal: -30 °C bis 70 °C). – Belastbarkeit: Öffneranschluss: DC 0–30 V/10 A, AC 0–250 V/10 A; Schließeranschluss: DC 0–28 V/10 A, AC 0–125 V/10 A. **Modulanschlüsse:** – Eingangsanschluss: 8 Schnittstellen mit Schraubklemmen. - VIN: DC-Pluspol - GND: DC-Minuspol - OFF: Stromsteuerungsanschluss - COM: Gemeinsamer Anschluss für das Signal der Lichtschranke - IN1-IN4: Eingangssignal-Erkennungsschnittstellen - Relaisausgang: 12 Schnittstellen mit Schraubklemmen. **Wichtiger Hinweis:** Die Signal-Erkennungsschnittstellen können aktiv hoch oder niedrig sein. Verbinden Sie COM mit H für hohe Aktivierung oder mit L für niedrige Aktivierung. **Technische Daten:** - Material: ABS - Abmessungen: ca. 85 x 75 mm (3,35 x 2,95 Zoll) - Gewicht: ca. 88 g **Lieferumfang:** 1 x Relaismodul
