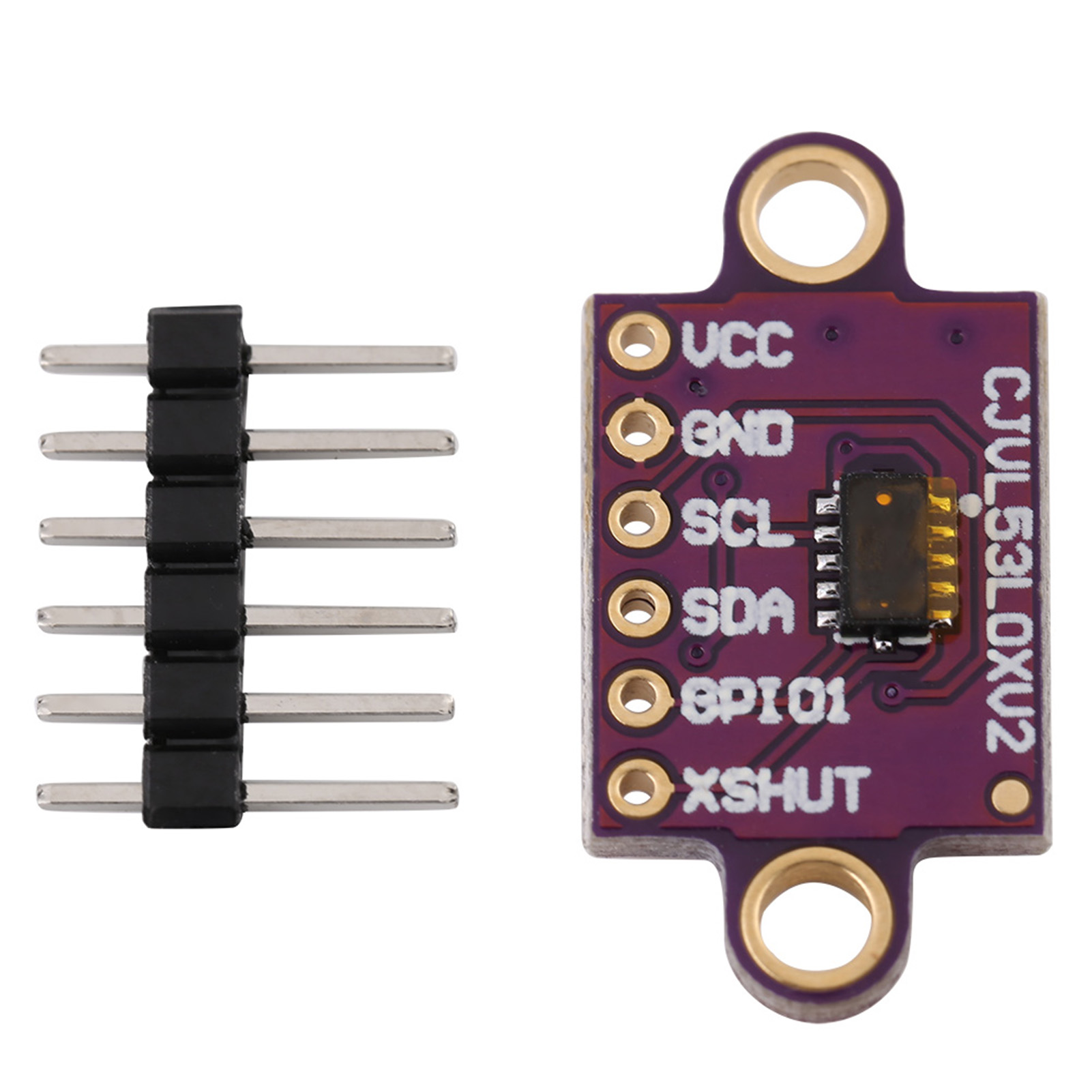

Vl53l0x V2 Gy-vl53l0xv2 Tof-laser-distanzsensormodul, I2c/iic-präzision

Willkommen in unserem Shop! Wir präsentieren den VL53L0X Time-of-Flight-Distanzsensor, ein kompaktes und präzises Modul zur Messung absoluter Entfernungen mit einer Auflösung von 1 mm. Diese Leiterplatte dient als Sockel für den VL53L0X. Wir empfehlen Ihnen, vor der Verwendung das Datenblatt des VL53L0X sorgfältig zu lesen. Mithilfe der Time-of-Flight-Messtechnologie (ToF) bestimmt dieser Sensor die Entfernung zum nächsten Objekt präzise, indem er die Laufzeit des Lichts misst. Dadurch ist er ein echtes Miniatur-Lidar-System, dessen Messung nur minimal von der Reflektivität des Zielobjekts beeinflusst wird. Der Sensor kann Entfernungen bis zu 2 Metern (6,6 Fuß) mit einer Auflösung von 1 mm messen. Seine effektive Reichweite und Genauigkeit (Rauschen) hängen jedoch stark von den Umgebungsbedingungen und den Eigenschaften des Zielobjekts ab, wie z. B. Reflektivität und Größe, sowie von der Sensorkonfiguration. Die Genauigkeit liegt zwischen ±3 % unter optimalen Bedingungen und über ±10 % unter suboptimalen Bedingungen. Die Messwerte werden über die I²C-Schnittstelle (TWI) des Sensors abgerufen, die auch zur Konfiguration der Parameter dient. Der Sensor verfügt über zwei zusätzliche Pins: einen Shutdown-Eingang und einen Interrupt-Ausgang. Dieses Modul ist ideal für Hobbybastler und Studierende, da es die Herausforderungen des stiftlosen LGA-Gehäuses des VL53L0X und seiner empfohlenen Betriebsspannung von 2,8 V überwindet. Unser Breakout-Board ermöglicht die einfache Verwendung mit Mikrocontrollern, die mit 3,3 V oder 5 V arbeiten, und das bei minimaler Größe. **Pin-Belegung:** - **VDD**: Geregelter 2,8-V-Ausgang. Es stehen ca. 150 mA zur Versorgung externer Komponenten zur Verfügung. (Wenn Sie den internen Regler umgehen möchten, können Sie diesen Pin als 2,8-V-Eingang verwenden, wenn VIN getrennt ist.) - **VIN**: Hauptanschluss für die Stromversorgung (2,6 V bis 5,5 V). Die Pegelwandler SCL und SDA ziehen die I2C-Leitungen auf diesen Pegel. - **GND**: Masseanschluss (0 V) für Ihr Netzteil. Ihre I2C-Steuerquelle muss eine gemeinsame Masse mit dieser Platine haben. - **SDA**: I2C-Datenleitung mit Pegelwandler: HIGH liegt an VIN, LOW an 0 V. - **SCL**: I2C-Taktleitung mit Pegelwandler: HIGH liegt an VIN, LOW an 0 V. - **XSHUT**: Aktiver Abschalt-Eingang bei LOW; die Platine zieht ihn standardmäßig auf VDD, um den Sensor zu aktivieren. Durch das Ziehen dieses Pins auf LOW wird der Sensor in den Hardware-Schlafmodus versetzt. Dieser Eingang ist nicht pegelverschoben. **Lieferumfang:** - 1x GY-VL53L0XV2V L53L0X Laufzeit-Distanzsensor Nutzen Sie die Genauigkeit und Zuverlässigkeit dieses Sensors für Ihre Distanzmessprojekte!
