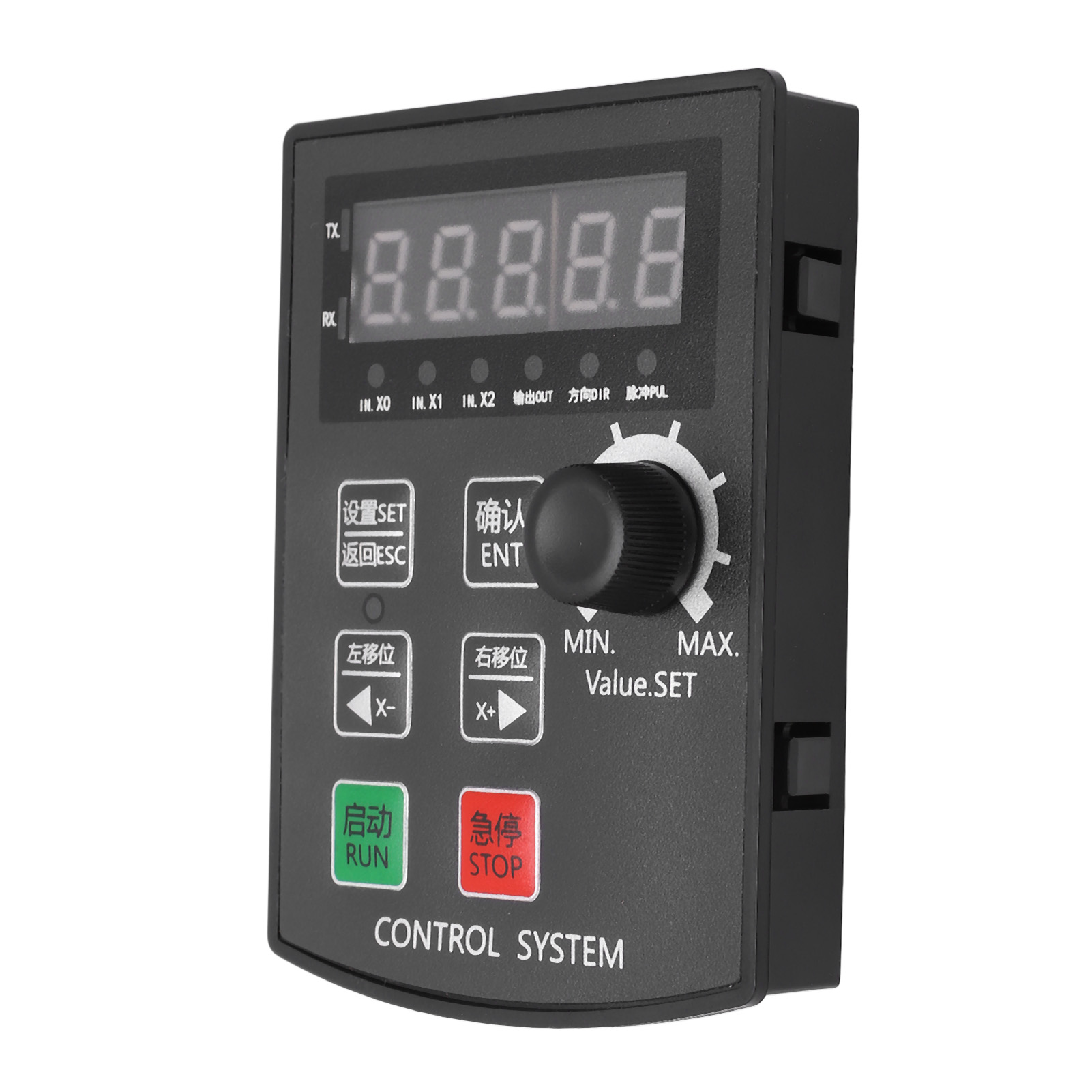

Voreingestelltes Bedienfeldsystem Für Cnc-industrie-servomotoren, Schrittmotor-bewegungssteuerung

1. MEHRERE MODI: Dieses Steuermodul ist speziell für Schritt- und Servomotoren konzipiert. Es verfügt zwar nicht über programmierbare Funktionen, bietet aber verschiedene feste Betriebsmodi, sodass der Benutzer schnell die passende Trajektorie auswählen kann. 2. KONFIGURIERBAR UND KOMFORTABEL: Dieser Schrittmotor-Bewegungscontroller unterstützt die Notstromversorgung bei Stromausfall und ermöglicht die Einstellung von Distanz, Geschwindigkeit, Verzögerung und Zyklusanzahl. 3. VIELSEITIGE ANWENDUNG: Er kann eigenständig betrieben oder in andere Systeme integriert werden, beispielsweise als Modul eines Drittanbieters, um das Fehlen einer Motorabtriebswelle zu kompensieren. 4. ANWENDUNGEN: Weit verbreitet in der Industrieautomation, bei kleinen mechanischen Geräten, in automatischen Lackieranlagen und zur Steuerung von Rundtaktwerkzeugen. 5. HERVORRAGENDE LEISTUNG: Sorgfältig gefertigt, kompakt und effizient, garantiert er Langlebigkeit und Stabilität. Artikeltyp: Bewegungscontroller für Schrittmotor. Gehäuseabmessungen (L x B x H): ca. 99,7 x 72 x 17 mm / 3,93 x 2,83 x 0,67 Zoll. Anzeigestruktur: 5-stellige, helle Digitalanzeige. Betriebsumgebung: -5 °C bis 60 °C (nicht kondensierend). Ausgang: Ausgang 2. Ausgangsspannung: 0 V. Betriebsspannung: 12–24 V DC-Netzteil > 1 A. Einbaumaße (L x B): ca. 92 x 69,8 mm / 3,62 x 2,75 Zoll. Motorimpulsspannung: 24 V Kollektor, kann direkt an einen 5–24-V-Treiber angeschlossen werden. Motorimpulsfrequenz: 85 kHz. Eingang: Eingang 7. Der Eingang akzeptiert 0 V als gültiges Signal. [F] Funktionsübersicht: In der Praxis konzentriert sich dieses Dokument auf Parameter (interne Systemparameter), die keine häufigen Änderungen erfordern. Seriennummer Funktion (Einstellung mit * wird nicht empfohlen) Standardwertbereich F1 Molekulares (elektronisches) Transmissionsverhältnis (siehe unten für Details zum spezifischen Algorithmus) 0-65535 8 F2 Nenner (elektronisches Übersetzungsverhältnis) (siehe unten für Details zum spezifischen Algorithmus) 0-65535 5 F3 * Mindestdrehzahl (die Mindestdrehzahl, bei der der Motor betrieben werden darf) Einheit: Klasse 0-65535 0 F4 * Höchstdrehzahl (die Höchstdrehzahl, bei der der Motor (betrieben werden darf) Einheit: Klasse 0-1781 1781 F5 Nullpunkt-Suchposition (nur sinnvoll, wenn der Nullpunkt mechanisch ist) Einheit: basierend auf dem Übersetzungsverhältnis 0-65535,999 1,5 F6 Nullpunkt-Suchgeschwindigkeit (nur sinnvoll, wenn die Maschine auf Null steht) Einheit: Pegel 0-65535 F7 Nullstellensuche (0: Software-Nullstelle; 1 bis 3: Mechanische Nullstelle, 1 wird empfohlen, 2 nicht verwenden) 0-3 0 F8 * Startpunkt der Nullstellenfunktion (nur sinnvoll, wenn die Maschine auf Null steht). Einheit: Das Übersetzungsverhältnis ist maßgebend. 0-65535,999 65535 F9 * Beschleunigung (Motorbeschleunigung vom Start bis zur Normalgeschwindigkeit; je höher der Wert, desto schneller der Motor); Die Beschleunigungs- und Verzögerungswerte sollten möglichst konstant sein. 0-65535 Stufe 2000 F10 * Verzögerung (Verzögerung von der Normalgeschwindigkeit des Motors im Stillstand; je höher der Wert, desto schneller der Motor); Die Beschleunigungs- und Verzögerungswerte sollten möglichst konstant sein. 0-65535 Stufe 2000 F11 * Interne System-Debugging-Parameter, nicht setzen 0-255 3 F12 * Interne System-Debugging-Parameter, nicht setzen 0-4294967295 6400 Funktion 13 *X0-X1-X2 Eingangssignalfilterzeiteinheit: Pegel 0-65535 40 Bei externen Störungen zurücksetzen. Je höher der Wert, desto langsamer die Reaktion. F14 Amplitude der Geschwindigkeitsänderung während des Betriebs (kann in F16 deaktiviert werden) Einheit: Pegel 0-255 2 Hinweis: Die Drehzahleinstellung wird nach einer Änderung bei einem Stromausfall standardmäßig nicht gespeichert. Wenn Sie sie speichern möchten, drücken Sie im Standby-Modus die Taste "Bestätigen". "Drehzahl gespeichert" wird angezeigt. F15 Wird der Wert nach dem Start automatisch auf Null zurückgesetzt? (0: wird beim Start nicht auf Null zurückgesetzt; 1: wird beim Start automatisch auf Null zurückgesetzt) 0-1 0 Hinweis: Wenn die automatische Rücksetzung beim Start aktiviert ist, Der Software-Nullpunkt wird standardmäßig verwendet. Der Modus muss über die Funktion [F5-F8] konfiguriert werden. Wenn der mechanische Nullpunkt aktiviert ist, wird empfohlen, ihn für optimale Ergebnisse auf seinen Ausgangswert (F7=1) zurückzusetzen! Das Nullstellen kann nur in umgekehrter Richtung erfolgen. F16 * Parameter für Sonderfunktionen 0-255 0 Wert 0 - Normal: Aktiviert keine Sonderfunktionen (Standard). Wert 1 - Stoppt die Geschwindigkeitsregelung über den Knopf. Wert 2 - Ändert die Drehrichtung des Motors. Wert 4 - Aktiviert die RS485-Kommunikation (RTU-Protokoll). Die Spezifikationen können von der offiziellen Website heruntergeladen werden. Wert 8 - Automatischer Start beim Einschalten. Der Controller kann extern über ein direktes Kabel an den Startanschluss und eine Kurzschlussbrücke gegen 0 V mit dem Startknopf verbunden werden, um ein ähnliches Ergebnis zu
