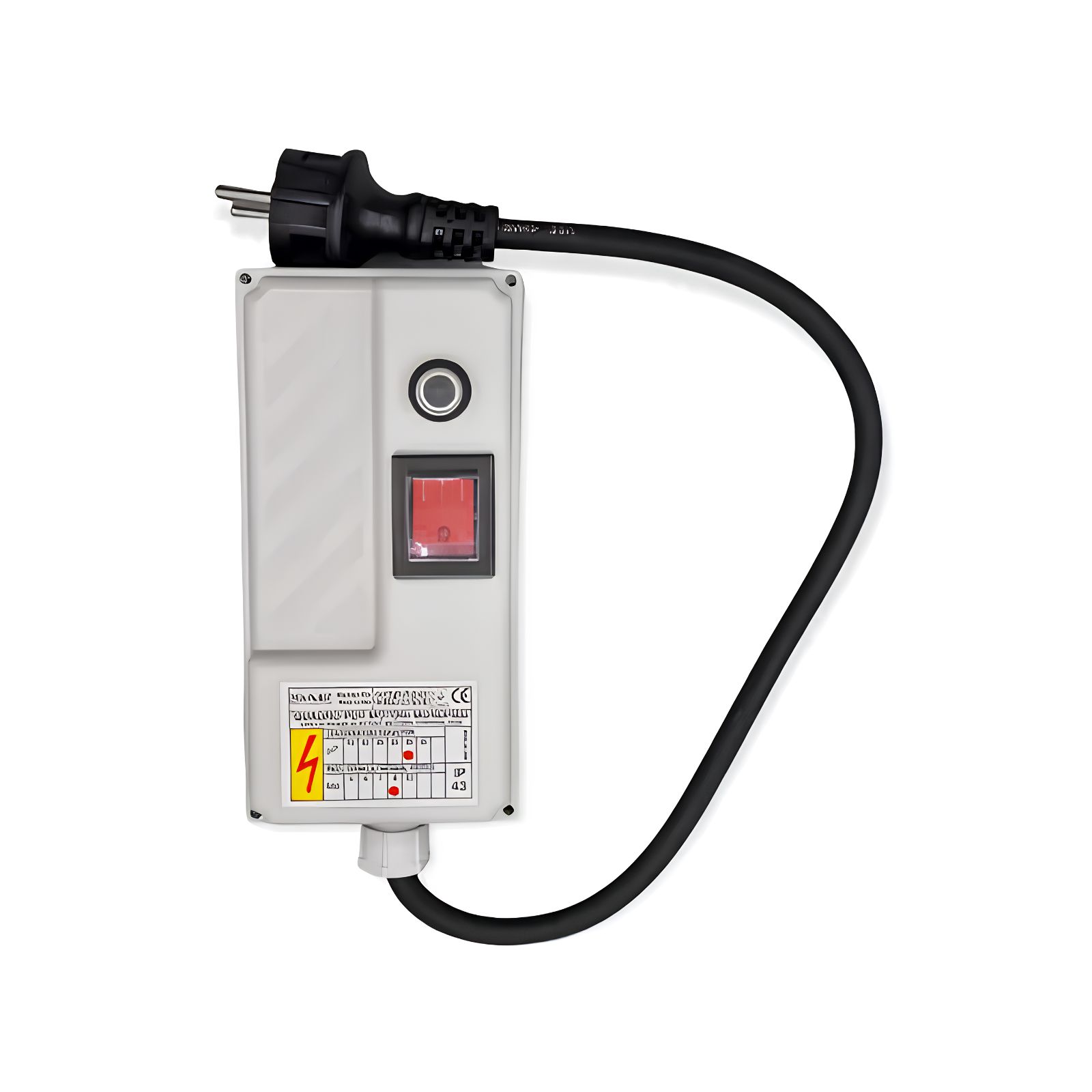

Vorgeschriebene Schalttafel Mit Kondensator Für Einphasige Pumpen Mit 1,1 Kw – Dab Cb 30/9

Der Schaltkasten DAB CB 30/9 ist der Steuer- und Schutzkasten für einphasige Elektropumpen 1~230 V mit einem 1,1-kW-Motor (1,5 HP). Es enthält den Anlaufkondensator mit 30 µF, den Thermoschutz mit externer manueller Rückstellung und den beleuchteten zweipoligen Hauptschalter, die in einem Gehäuse aus stoßfestem Thermoplast mit zwei Kabelverschraubungen und Schutzart IP43 untergebracht sind. Bei Einphasenmotoren ist der Kondensator für die Erzeugung des Anlaufdrehmoments unverzichtbar: Ein falscher Wert kann den Anlauf verhindern oder zu Überhitzungen führen. Der Schaltkasten enthält einen bereits für die Leistungsklasse des Motors ausgelegten Kondensator sowie den Thermoschutz mit externer manueller Rückstellung, der die Stromversorgung im Falle einer Überlastung unterbricht und nach Überprüfung der Ursache eine manuelle Rückstellung durch den Bediener erfordert. Technische Daten: Typ: Schaltkasten mit Kondensator für Einphasen-Elektropumpen Stromversorgung: 1~230 V, 50 Hz Nennleistung P2 des Motors: 1,1 kW – 1,5 HP Absicherungsstrom: 9 A Anlaufkondensator: 30 µF Thermoschutz mit manueller externer Rückstellung Bipolarer Hauptschalter mit Leuchtanzeige und Spannungsanzeige Gehäuse aus stoßfestem Thermoplast mit zwei Kabelverschraubungen Schutzart: IP43 Abmessungen: 85 × 170 × 65 mm Bruttogewicht: 0,65 kg Vorteile: Anlaufkondensator bereits auf den Motor ausgelegt Manuell rückstellbarer Thermoschutz zum Schutz der Wicklung Zweipoliger Hauptschalter mit Spannungsanzeige Stoßfestes Gehäuse mit zwei Kabelverschraubungen für eine übersichtliche Verkabelung Geringer Platzbedarf und geringes Gewicht, Wandmontage Keine separat zu beschaffenden und zu verkabelnden Komponenten Anwendungen: Steuerung und Schutz von einphasigen Elektropumpen in Grundwasserentnahme- und Bewässerungsanlagen: Brunnen, Zisternen, Behälter und Auffangbecken. Einsatz in Haushalten, im Hobbybereich und in der Kleinlandwirtschaft, wo die Pumpe manuell oder über einen Druckschalter oder einen Schwimmer gesteuert wird. Der Schaltkasten ist für Einphasenmotoren bis 1,1 kW (1,5 HP) ausgelegt: Vor der Installation ist zu überprüfen, ob Leistung, Stromaufnahme und Kondensatorkapazität den Anforderungen der Elektropumpe entsprechen. Der elektrische Anschluss muss von qualifiziertem Fachpersonal unter Einhaltung der geltenden Vorschriften durchgeführt werden.
