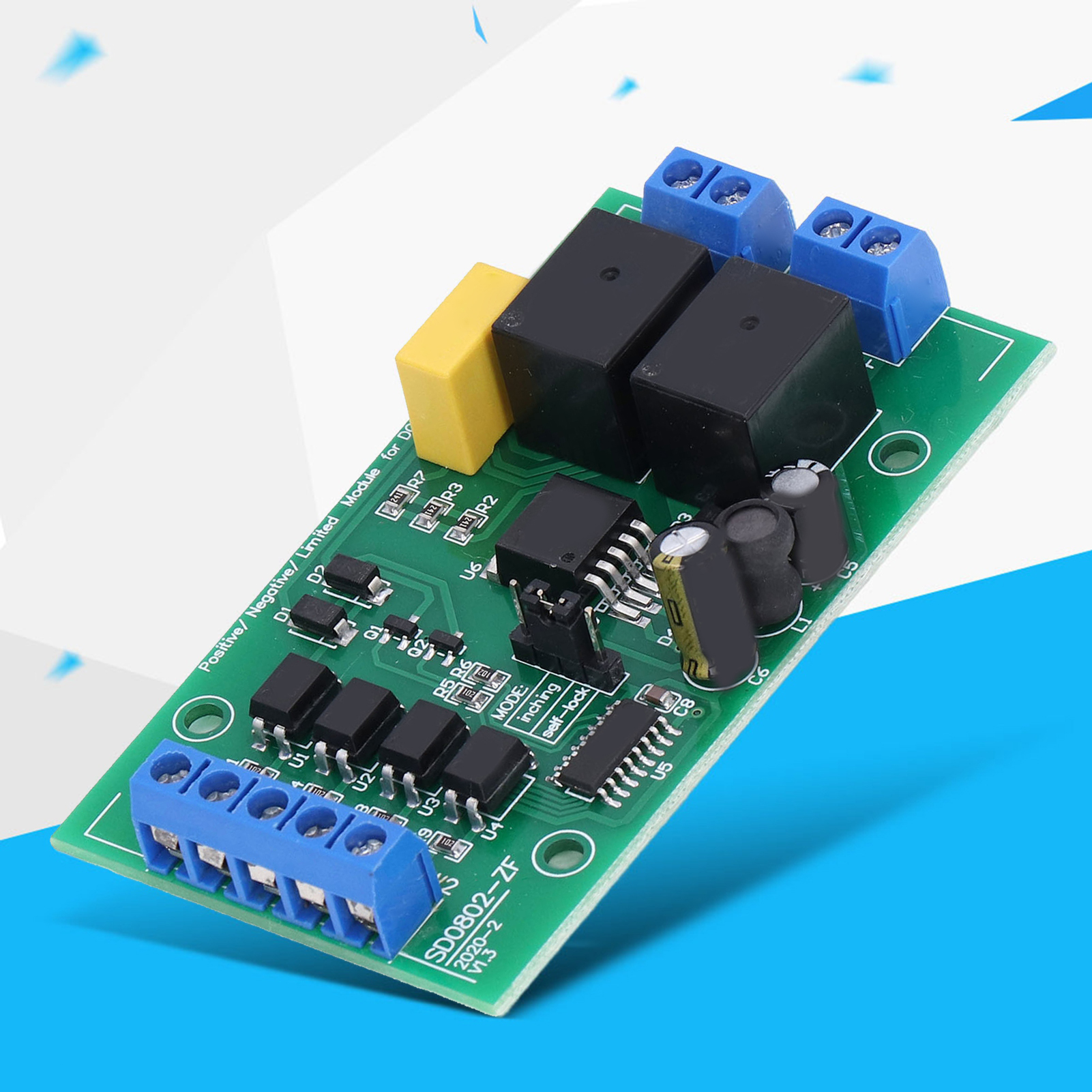

Vorwärts-/rückwärtssteuerung Für 4v-40v Gleichstrommotoren, Hubsteuermodul Für 6v/12v/24v Weitbereichsmotoren Mit Endschalter.

Willkommen in unserem Shop! Hier die detaillierten Funktionen unserer DC-Motorsteuerung: 1. **AUTOMATISCHE VERRIEGELUNG:** Standardversion mit automatischer Verriegelung M8-P0. Bei niedrigem Eingangspegel muss das Signal nur einmal ausgelöst werden. Das Modul verriegelt sich dann und läuft kontinuierlich. 2. **0,3-SEKUNDEN-STOPP:** Wird während einer Drehung im Uhrzeigersinn (CW) ein Signal für eine Drehung gegen den Uhrzeigersinn (CCW) erkannt, stoppt der Motor nach 0,3 Sekunden und beginnt, sich gegen den Uhrzeigersinn zu drehen. 3. **SOFORTIGER STOPP BEI ENDSCHALTER-SIGNAL:** Das Endschalter-Signal hat Priorität. Wird während einer Drehung im Uhrzeigersinn (CW) das entsprechende Endschalter-Signal erkannt, stoppt der Motor sofort. 4. **START BEI ENDSCHALTER-SIGNAL VERBOTEN:** Liegt ein Endschalter-Signal für eine Drehung im Uhrzeigersinn (CW) vor, kann diese Drehung nicht gestartet werden. Das Gleiche gilt für die Drehung gegen den Uhrzeigersinn (CCW). 5. **START DURCH KURZSCHLUSS AUF 0-V-PEGEL:** Der Startvorgang wird aktiviert, wenn sowohl das positive als auch das negative Signal auf niedrigem Pegel liegen, d. h. durch Kurzschließen des 0-V-Pegels (negative Versorgungsspannung) und des Start-Pins. 6. **NORMAL OFFENES ENDSCHALTER-SIGNAL:** Das Endschalter-Signal ist normalerweise offen. Wenn beispielsweise Schalter SW1 geschlossen oder auf niedrigem Pegel liegt, kann die Drehung im Uhrzeigersinn (CW) nicht gestartet werden. **Zusätzliche Produktinformationen:** - Artikeltyp: DC-Motorsteuerung - Material: Leiterplatte - Betriebsspannung: DC 4–40 V - Nennstrom: 5 A - Ansprechzeit: K1 und K2 = 20 ms; SW1 und SW2 = 50 ms - Leistungsaufnahme des Moduls: 0,6 W (Motor ohne Last), 0,1 W (Leerlauf) - Signaleingang: Aktiv niedrig. Der Eingang ist die Kathode des Optokopplers. Eine Spannung unter 2 V signalisiert das Vorhandensein eines Signals. Lebensdauer: Über 150.000 Schaltzyklen. **Lieferumfang:** 1 x DC-Motorsteuerung
