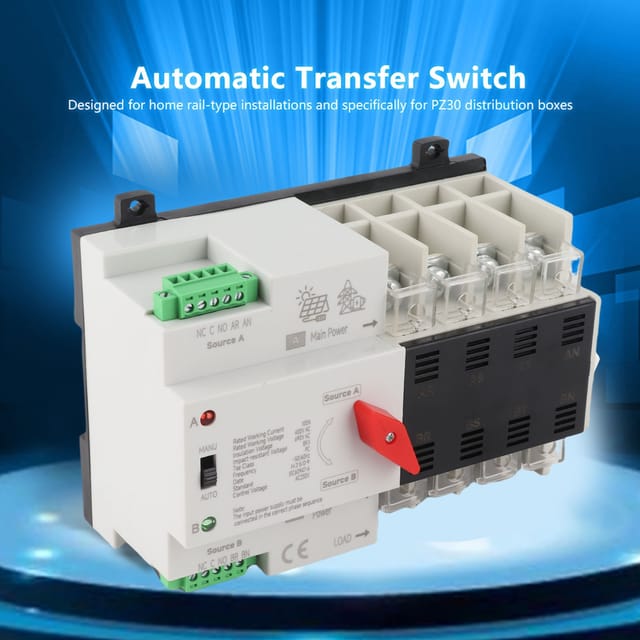

W2r-100 4p100a Automatischer Umschalter Für Doppelstromversorgung

Willkommen in unserem Shop! Der ATSE besteht aus einem TSE und einer Steuerung und wird häufig an Orten eingesetzt, an denen ein dauerhafter Stromausfall nicht zulässig ist. Dieses Produkt ist für die DIN-Schienenmontage im Haushalt konzipiert und speziell für den Verteilerkasten PZ30 vorgesehen. Der automatische Umschalter eignet sich für Notstromsysteme mit einer 50- oder 60-Hz-Wechselstromversorgung und einem Nennstrom von 400 V, 60 A. Bei Ausfall der regulären Stromversorgung schaltet sich die Notstromversorgung sofort ein, um die Kontinuität, Zuverlässigkeit und Sicherheit der Stromversorgung zu gewährleisten. Kompakte Bauweise, zuverlässige Übertragung, einfache Installation und Wartung, lange Lebensdauer. Technische Daten: Modell: W2R-100 Nennstrom Ie: 100 A Isolationsspannung Ui: AC690 V, 50 Hz Nennspannung Ue: AC400 V, 50 Hz Klasse: PC-Klasse: kann angeschlossen und unterstützt werden, ohne Kurzschlussstromunterbrechung Nutzungskategorie: AC-31B Polzahl: 4P Lebensdauer: Elektrisch: 2000 Zyklen; Mechanisch: 5000 Schaltzyklen Bedingter Kurzschlussstrom: 50 kA SCPD (Sicherung): RT16-00-63A Impulsspannungsfestigkeit: 8 kV Steuerschaltung: Bemessungssteuerspannung Us: AC 220 V, 50 Hz Korrekter Betriebspunkt: 85 % Us – 110 % Us Hilfsschaltung: 2 unabhängige Relais, jedes Relais mit 2 Transformatorkontakten Kontaktbelastbarkeit: AC 220 V, 50 Hz Kontaktzeit: < 50 ms Ansprechzeit: < 50 ms Rückstellzeit: < 50 ms Stoppzeit: < 50 ms Lieferumfang: 1 x Schalter 1 x Benutzerhandbuch Hinweis: Das TSE wird sofort aktiviert. Nach Abschluss der Umschaltung beschädigt der interne Schalter die Spulen des Steuerkreises. Die Spule kann bei 85 % bis 110 % der Nennbetriebsspannung normal betrieben werden. Eine zu niedrige Spannung in der Spule kann zu Überhitzung und Durchbrennen führen.
