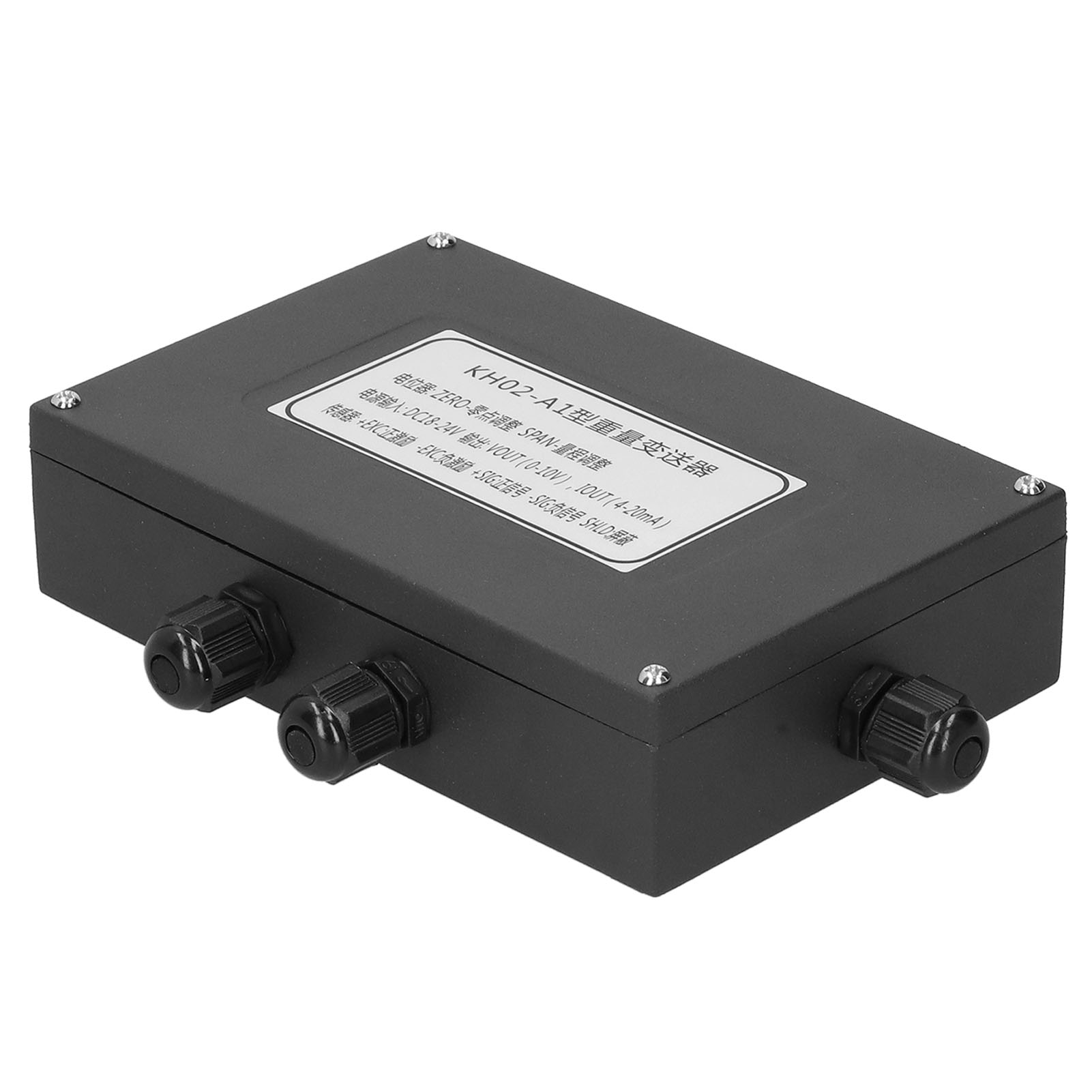

Wägetransmitter-sensor, Industriebetrieb, 4–20 Ma, Spannungsausgang 0–10 V

1. Dieser Messumformer verfügt über ein abgedichtetes Gehäuse mit Schutzart IP67. 2. Der Betriebstemperaturbereich des Messumformers liegt zwischen -10 °C und 50 °C und ist somit praktisch und komfortabel. 3. Dieser Gewichtsmessumformer ist vielseitig einsetzbar und anpassungsfähig. 4. Der Signalausgang dieses Gewichtsmessumformers kann 0–10 V oder 4–20 mA betragen. 5. Dieser Messumformer ist einfach zu bedienen, kompakt und leicht zu transportieren und zu lagern. Produkttyp: Wägemessumformer. Betriebstemperatur: -30 °C bis 60 °C. Luftfeuchtigkeit: 10 % rF bis 85 % rF, nicht kondensierend. Lagertemperatur: -40 °C bis 85 °C. Abmessungen: ca. 120 x 180 x 46 mm / 4,7 x 7,1 x 1,8 Zoll Nullpunktjustierungsbereich: ±50 % FS Betriebstemperatur: -10 °C bis 50 °C Ausgangslüfteranschluss: 0–10 V oder 4–20 mA Lineare Genauigkeit: 0,05 % FS Stromversorgung: DC 18–24 V Gesamtgenauigkeit: 0,2 % FS Anwendbare Sensorempfindlichkeit: 1,0–3,0 mV/V Sensoranregungsspannung: DC 12 V, kann 1–4 analoge Sensoren ansteuern Anwendung: Stromausgangseinstellung: Beispiel: 4–20 mA: Schritt 1: Anschluss und Überprüfung gemäß Schaltplan; Schritt 2: Das lasttragende Gerät ist unbelastet. Messen Sie den Stromausgang mit einem Amperemeter und stellen Sie das mit „ZERO“ gekennzeichnete Potentiometer (Nullpunktpotentiometer) so ein, dass der Stromausgang 4,000 mA beträgt. Schritt 3: Erhöhen Sie die Last des lasttragenden Geräts auf Volllast (oder einen bestimmten Zwischenlastpunkt: N%F.S). Stellen Sie das mit „SPAN“ gekennzeichnete Potentiometer (Verstärkungspotentiometer) so ein, dass der Stromausgang 20,000 mA (oder 4 + n% × 16) beträgt. Schritt 4: Wiederholen Sie die Schritte 2 und 3, bis das Ergebnis korrekt ist. Spannungseinstellung am Ausgang: Beispiel 0–10 V: Schritt 1: Schließen Sie die Komponenten gemäß Schaltplan an und prüfen Sie die Funktion. Schritt 2: Das lasttragende Gerät ist unbelastet. Messen Sie die Ausgangsspannung mit einem Voltmeter und stellen Sie das mit „ZERO“ gekennzeichnete Potentiometer (Nullpunktpotentiometer) so ein, dass die Ausgangsspannung 0,00 V beträgt. Schritt 3: Erhöhen Sie die Last des Geräts auf Volllast (oder einen bestimmten Lastpunkt in der Mitte: N%FS). Stellen Sie das mit „SPAN“ gekennzeichnete Potentiometer (Verstärkungspotentiometer) so ein, dass die Ausgangsspannung 10,000 V (oder 10 × n%V) beträgt. Schritt 4: Wiederholen Sie die Schritte 2 und 3, bis das Ergebnis korrekt ist. 1 × Wägetransmitter
