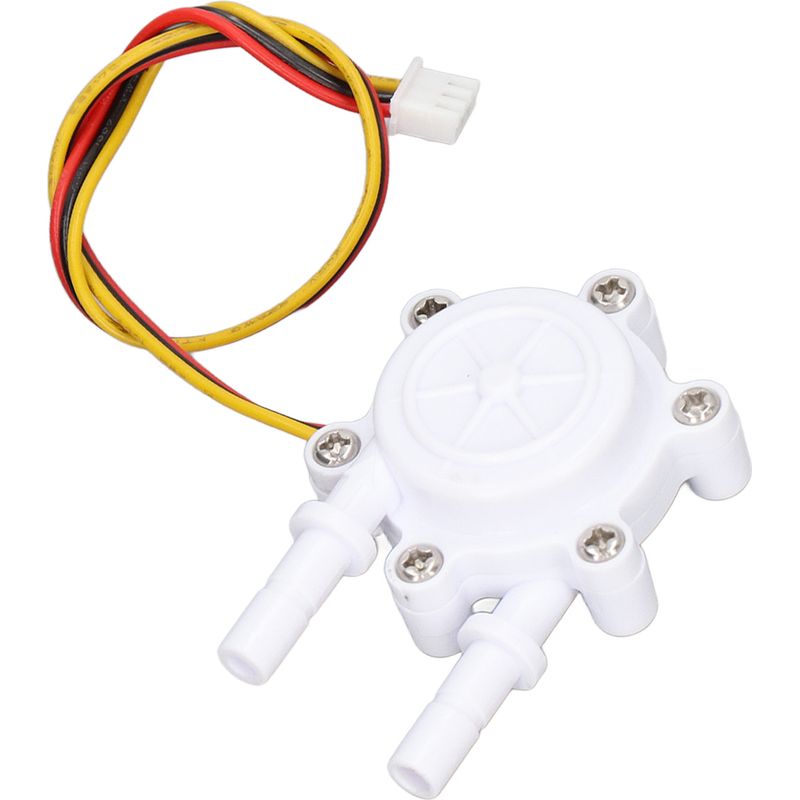

Wasserdurchflussmesser Mit Schaltsensor, 1,2 Mm Durchmesser Schlauchtülle Mit 25 Cm Kabel

Willkommen in unserem Shop! **YF-S201 Hall-Effekt-Durchflusssensor** Dieses Set enthält **1 x YF-S201 Durchflusssensor**. Dieses vielseitige und zuverlässige Messgerät eignet sich ideal für diverse Projekte im Bereich der Flüssigkeitssteuerung. **Detaillierte technische Daten** * **Artikeltyp:** Durchflusssensor (Durchflussmesser) * **Material:** Hochwertiges POM (Polyoxymethylen) mit Edelstahlwelle für erhöhte Langlebigkeit und Verschleißfestigkeit. * **Schnittstellengröße:** 1/4 Zoll (Standardgewinde) * **Versorgungsspannungsbereich:** DC 3,5–24 V * **Durchflussbereich:** 0,2 bis 8 Liter pro Minute (l/min) * **Impulsfrequenz:** F = (20 x Q) ± 5 % (wobei Q der Durchfluss in l/min ist) * **Spannungsfestigkeit:** ≤ 1,75 MPa * **Hoher Ausgangsimpulspegel:** ≥ DC 4,6 V (bei einer Eingangsspannung von DC 5 V) * **Niedriger Ausgangsimpulspegel:** ≤ DC 0,5 V (bei einer Eingangsspannung von DC 5 V) * **Maximaler Betriebsstrom:** 15 mA (bei DC 5 V) * **Betriebstemperaturbereich:** ≤ 80 °C **Funktionsweise und Verwendung** Dieser Sensor ist für die genaue Messung von Wasserdurchflussraten in einem breiten Bereich von 0,2 bis 8 l/min ausgelegt. Seine zuverlässige Funktion wird durch ein gekapseltes Design und einen Hall-Effekt-Sensor gewährleistet, was für stabile Leistung und hohe Effizienz sorgt. Er eignet sich perfekt als Standard-Durchflusssensor, kann aber auch als Durchflussschalter, beispielsweise an einem Warmwasserbereiter, eingesetzt werden. **Installation und Verdrahtung** Die Installation ist einfach und unkompliziert. Die Verdrahtung erfolgt wie folgt: * **Rotes Kabel:** Anschluss an den Pluspol der Stromversorgung (VCC) * **Schwarzes Kabel:** Anschluss an den Minuspol der Stromversorgung (GND) * **Gelbes Kabel:** Anschluss an den Impulssignalausgang (Pulse) Mit diesem Sensor können Sie den Wasserdurchfluss in Ihren Anwendungen effizient und wirtschaftlich überwachen und steuern.
