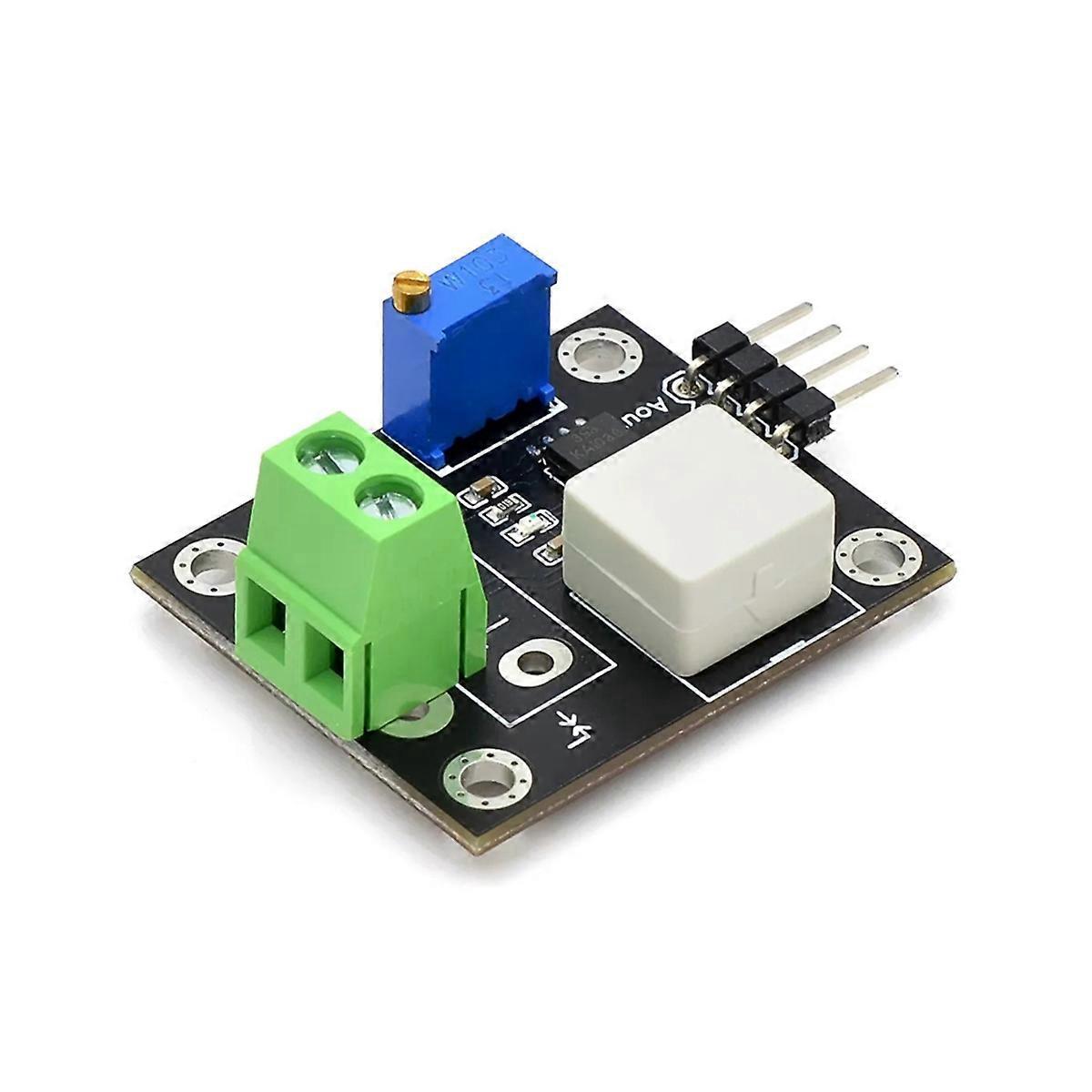

Wcs2702 Strommesssensor-überstromschutzmodulplatine Dc5v--

Dieses Modul hat zwei Hauptfunktionen. Die erste Funktion ist die Umwandlung eines analogen Signals in einen Operationsverstärker zur A/D-Wandlung. Die zweite Funktion ist das Schaltsignal, mit dem ein Stromgrenzwert voreingestellt werden kann. Sobald der tatsächliche Stromwert den voreingestellten Wert erreicht, wechselt das Schaltsignal von Low auf High, was durch eine LED-Anzeige signalisiert wird. Einfache und benutzerfreundliche Bedienung. Anwendungsbereiche: AC- und DC-Strommessung, Motorblockiererkennung, Leckstromerkennung, Mehrkanal-Strommessung. Anwendung: Intelligente Fahrzeugmotor-Überstromerkennung, Blockierstromerkennung, Kurzschlussschutzprüfung, Demonstrations- und Lehrversuche sowie weitere Anwendungen zur Unterstützung der Weiterentwicklung. Hauptchip: LM393 Operationsverstärker, WCS2702. Betriebsspannung: DC 5 V. Mit Signalausgangsanzeige. Breiter Strommessbereich: DC ± 2 A, AC 1,4 A. Strommessauflösung: 1 V/A. Überstromsignalanzeige. Überstromschwelle einstellbar, Auflösung: 0,1 A. Mit Befestigungslöchern für einfache Firmware-Installation. Analoges Ausgangssignal nach Strommessung, anschließbar an ADC, TTL-Pegel-Ausgang und 10-Port-Steuerung eines Mikrocontrollers. Ausgangssignal: Analogsignal und Schaltsignal. Farbe: Schwarz. Material: Leiterplatte + elektronische Bauteile. Lieferumfang: 1 x Stromsensor. Hinweis: Aufgrund von Lichtreflexionen und unterschiedlichen Bildschirmeinstellungen kann die Farbe des Artikels auf dem Bild geringfügig vom Original abweichen. Messabweichung: +/- 1-3 cm.
