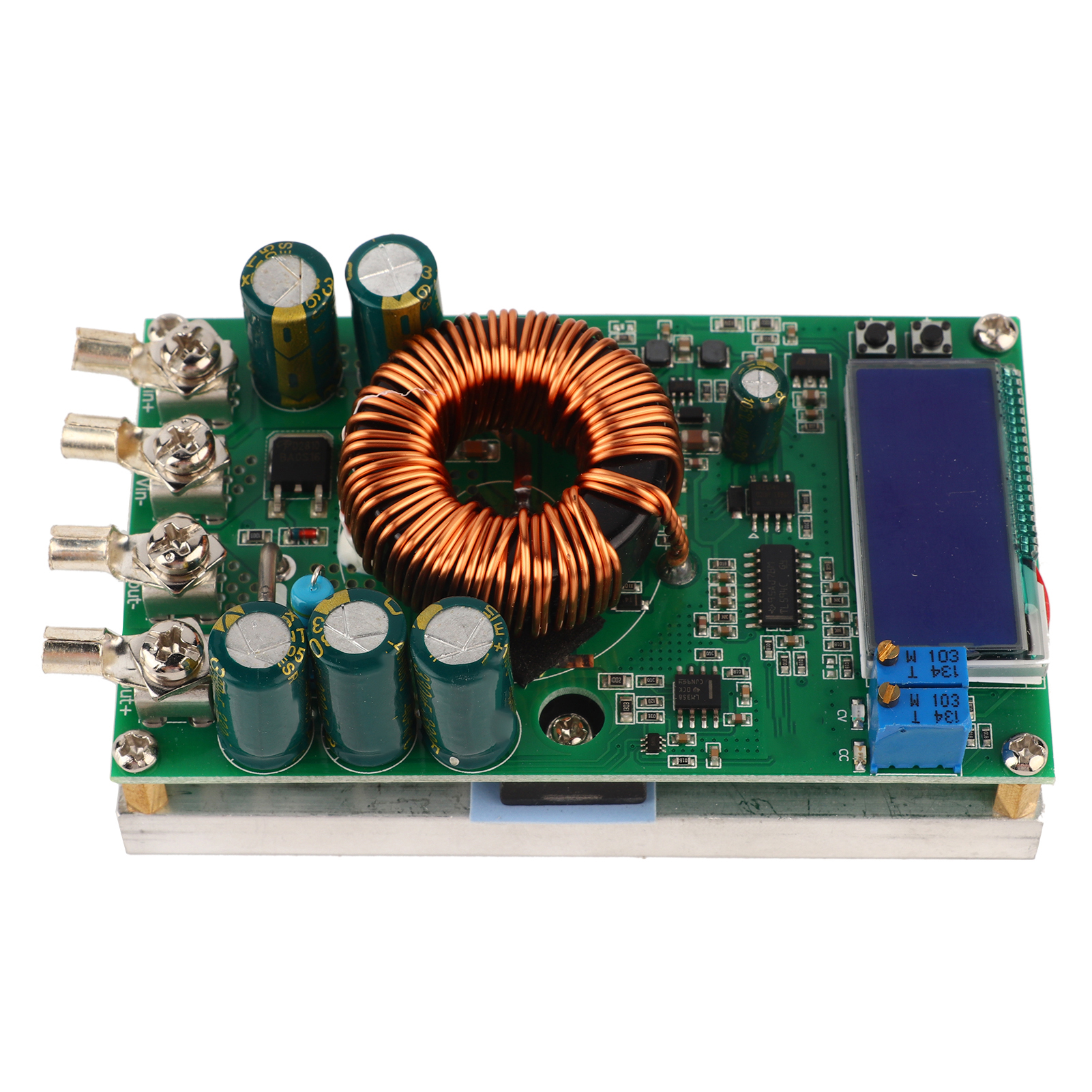

Wd5020 20a Einstellbares Dc-dc-netzteil, Hochleistungs-abwärtsspannungsmodul Für Elektronikprojekte

Willkommen in unserem Shop! Entdecken Sie unser Netzteilmodul WD5020, einen leistungsstarken und vielseitigen DC/DC-Abwärtswandler. Mit einem übersichtlichen LCD-Display für Spannung und Stromstärke sowie fortschrittlichen Schutzfunktionen für einen sicheren und zuverlässigen Betrieb. **Hauptmerkmale:** * **Integrierte Schutzfunktionen:** Überstrom-, Kurzschluss- und Verpolungsschutz am Eingang für erhöhte Sicherheit. * **Präzise Einstellung:** Einstellbare Ausgangsspannung von 0 bis 36 V und einstellbarer Ausgangsstrom bis maximal 20 A (15 A empfohlen). Betrieb im Konstantspannungs- (CV) oder Konstantstrommodus (CC). * **Hoher Wirkungsgrad:** 300 kHz Schaltfrequenz mit einem Wirkungsgrad von bis zu 95 %. * **LCD-Display:** Duales Display zur gleichzeitigen Überwachung von Spannung und Stromstärke. Drei wählbare Anzeigemodi (F-0: Ausgangsspannung; F-1: Eingangsspannung; F-2: Wechselstrom). * **Kalibrierungsfunktion:** Ermöglicht bei Bedarf eine einfache Neukalibrierung der Spannungsanzeige. **Detaillierte Spezifikationen:** * **Artikeltyp:** Netzteilmodul * **Modell:** WD5020 * **Eingangsspannung:** 7 bis 50 V DC * **Ausgangsspannung:** 0 bis 36 V stufenlos einstellbar (nur Abwärtswandler. Die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein). * **Ausgangsstrom:** Einstellbar, maximal 20 A (Empfohlene Verwendung bei 15 A. Natürliche Verlustleistung bis zu 10 A oder 140 W möglich. Darüber hinaus ist eine aktive Kühlung erforderlich. Für die Konstantstromeinstellung ist eine Ausgangsspannung von mindestens 2 V erforderlich. * **Ausgangsleistung:** Bis zu 300 W (empfohlene Nutzung bis 250 W. Reduzieren Sie die Leistung bei großen Spannungsdifferenzen zwischen Eingang und Ausgang). * **Betriebstemperatur:** -20 °C bis +75 °C (Überwachen Sie die Temperatur der Leistungstransistoren). * **Schutzfunktionen:** Kurzschlussschutz (begrenzt auf den eingestellten Konstantstromwert) und Verpolungsschutz am Eingang. * **Rückstromschutz:** Nein. **Für Anwendungen mit Batterieladung eine Diode in Reihe am Ausgang schalten.** * **Anschlüsse:** Schraubklemmen oder Lötanschluss (VIN = Eingang, VOUT = Ausgang). * **Abmessungen:** 100 x 60 x 48 mm. **Vielseitige Anwendungen:** 1. **Standard-Abwärtswandler:** Zur Versorgung verschiedener Geräte mit konstanter Spannung und Strombegrenzung. 2. **Batterie Ladegerät:** Für Gleichstromverbraucher (Blei, Lithium-Ionen usw.). **WICHTIG:** Schließen Sie immer eine Sperrdiode am Modulausgang an. 3. **Konstantstromnetzteil:** Ideal zum Betrieb von LED-Streifen oder anderen Verbrauchern, die einen Konstantstrom benötigen. **Lieferumfang:** * 1 x WD5020 Netzteilmodul
