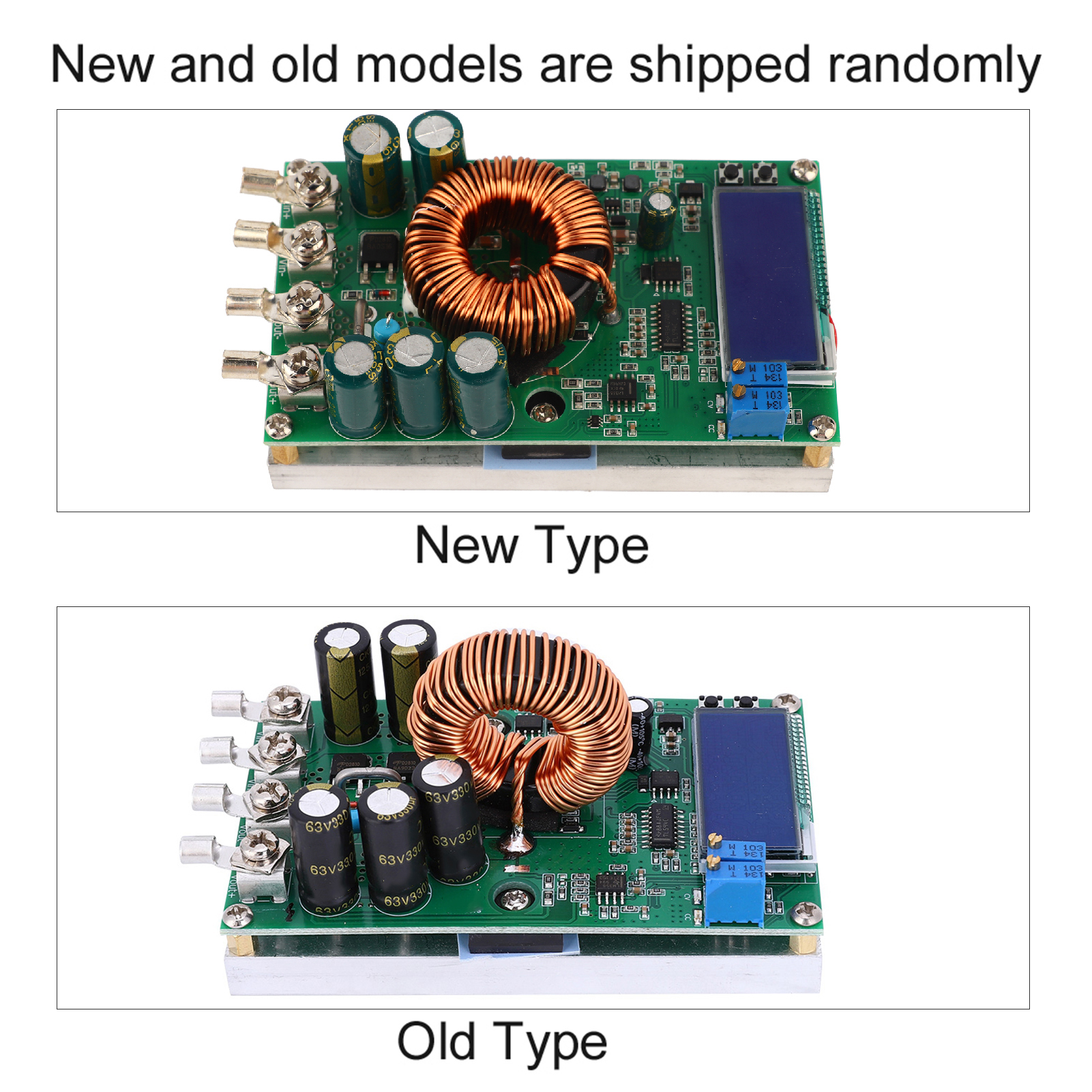

Wd5020 20a Einstellbares Hochleistungs-dc-dc-abwärtsnetzteilmodul Mit Dualer Konstantspannung/konstantstrom- Und Konstantspannungsanzeige.

Willkommen in unserem Shop! Entdecken Sie unser universelles Netzteilmodul WD5020 – die zuverlässige und vielseitige Lösung für Ihre Elektronikprojekte. Dieses leistungsstarke Modul verfügt über einen Überstromschutz und gewährleistet so einen sichereren und zuverlässigeren Betrieb. Es ermöglicht die präzise Einstellung der Ausgangsspannung und kann als Akkuladegerät oder als Konstantstrom-LED-Treibermodul verwendet werden. Detaillierte technische Daten: - Produkttyp: Netzteilmodul - Modell: WD5020 - Eingangsspannung: 7 bis 50 V - Ausgangsspannung: 0 bis 36 V, stufenlos einstellbar (funktioniert nur im Abwärtswandlungsmodus; die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein) - Ausgangsstrom: Einstellbar, maximal 20 A (15 A für Dauerbetrieb empfohlen; natürliche Wärmeableitung bis 10 A oder 140 W; darüber hinaus ist eine verbesserte Kühlung erforderlich! Die Konstantstromeinstellung erfordert eine Ausgangsspannung von mindestens 2 V. Die Stromregelung funktioniert nur im Konstantstrommodus.) - Ausgangsleistung: Bis zu 300 W (250 W empfohlen, Leistung bei großen Spannungsdifferenzen reduzieren) - Betriebstemperatur: -20 °C bis +75 °C (Überwachen Sie die Temperatur der Leistungsröhre und verstärken Sie die Kühlung bei Bedarf) - Betriebsfrequenz: 300 kHz - Wirkungsgrad: bis zu 95 % - Kurzschlussschutz: Ja, mit einstellbarem Konstantstrom - Verpolungsschutz am Eingang: Ja - Rückstromschutz am Ausgang: Nein, Diode zur Lastabsicherung hinzufügen! - Anschlussart: Klemmenblock oder Lötanschlüsse; VIN für Eingang, VOUT für Ausgang - Abmessungen: 100 x 60 x 48 mm (3,94 x 2,36 x 1,89 Zoll) Lieferumfang: 1 x WD5020 Netzteilmodul Das Modul ist werkseitig kalibriert. Sollte die Anzeige ungenau werden, können Sie eine einfache Kalibrierung durchführen. Zur Spannungskalibrierung halten Sie im Leerlauf die Taste „+“ gedrückt, schalten Sie das Gerät ein, das LCD-Display blinkt, lassen Sie „+“ los und verwenden Sie dann „+“, um die Spannung zu erhöhen, und „-“, um sie zu verringern, bis die korrekte Spannung erreicht ist. Die Einstellung wird nach 2 Sekunden automatisch gespeichert. Trennen Sie anschließend das Gerät vom Stromnetz. Einstellungshinweise: - Mit der Taste „+“ wählen Sie den Anzeigemodus: F-0 zeigt die Ausgangsspannung an, F-1 die Eingangsspannung, F-2 wechselt zwischen Eingangs- und Ausgangsspannung. - Drücken Sie „-“, um zu speichern und zu beenden. Drücken Sie „-“, um die LCD-Hintergrundbeleuchtung ein- oder auszuschalten. Hauptanwendungen: 1. Abwärtswandler mit Überstromschutz: Stellen Sie die Leerlaufspannung ein und passen Sie anschließend den Konstantstrom nach Bedarf an. 2. Batterieladegerät: Bestimmen Sie die Erhaltungsspannung und den Ladestrom und passen Sie diese entsprechend an. Wichtig: Fügen Sie eine Sperrdiode am Ausgang hinzu, um Schäden zu vermeiden. 3. LED-Treiber mit Konstantstrom: Stellen Sie die gewünschte Betriebsspannung und den Betriebsstrom für Ihre LEDs ein. Beachten Sie bei Konstantstromeinstellung, dass der Strom nur dann konstant bleibt, wenn der tatsächliche Laststrom den eingestellten Strom überschreitet; andernfalls arbeitet das Modul im Konstantspannungsmodus. Konstantstrom wird ab einer Ausgangsspannung von 2 V wirksam. Wählen Sie dieses robuste und präzise Modul für Ihre Leistungs- und Lastanforderungen. Dank seiner kompakten Bauweise und fortschrittlichen Funktionen ist es die ideale Wahl für Hobbyanwender und Profis.
