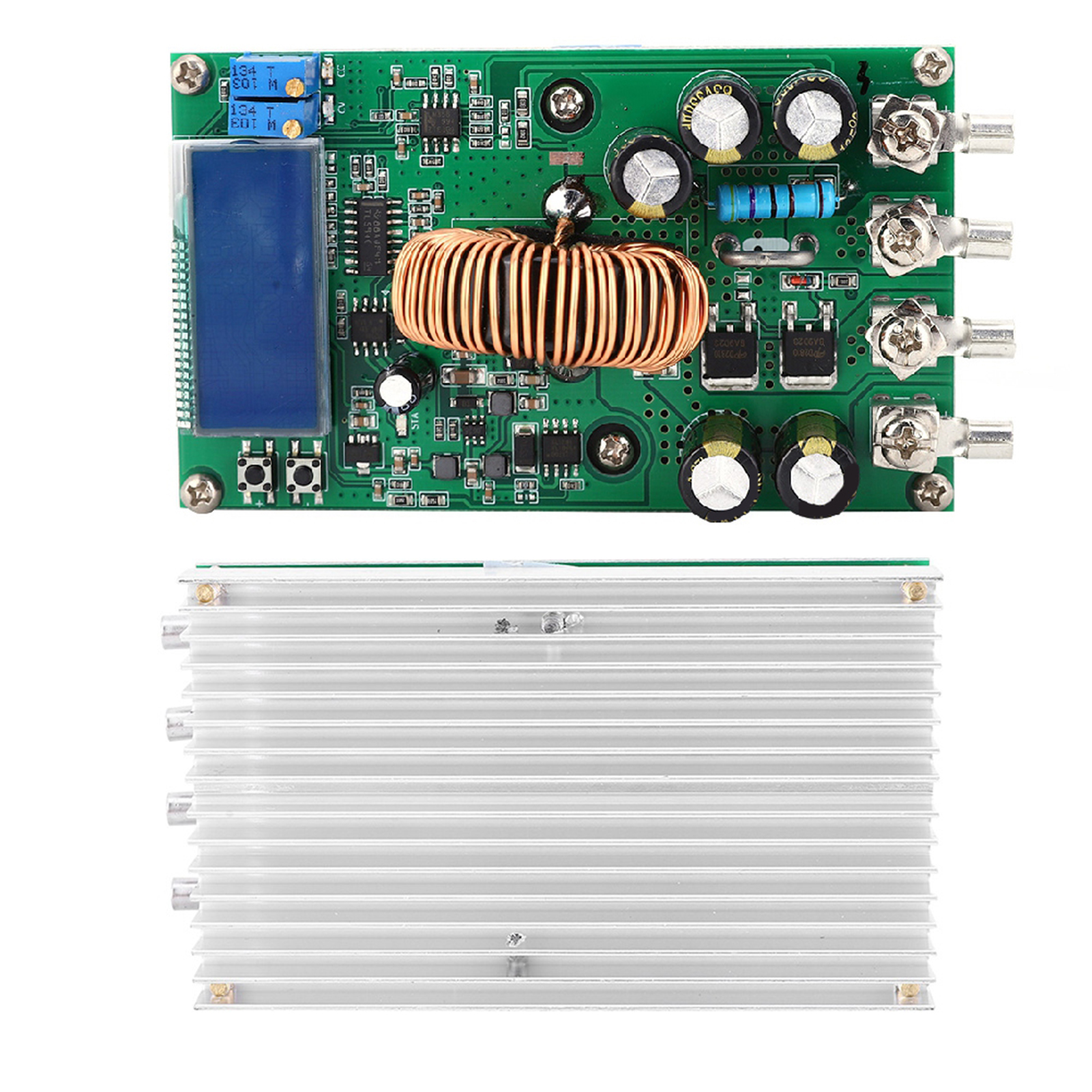

Wd5020 Abwärts-netzteilmodul Dc-dc 20a Hochleistungs-abwärts-netzteil Mit Einstellbarer Leistung

1. Überstromschutz für mehr Sicherheit und Zuverlässigkeit. 2. Einstellbare Abwärtsspannung; kann als Batterieladegerät oder Konstantstrom-LED-Treibermodul verwendet werden. 3. LCD-Anzeige mit dualer Anzeige von Spannung und Stromstärke. 4. Mit Kurzschluss- und Verpolungsschutz am Eingang. 5. Breiter Ausgangsspannungsbereich, hoher Ausgangsstrom und ein maximaler Wirkungsgrad von 95 %. Artikeltyp: Netzteilmodul Modell: WD5020 Eingangsspannung: 7–50 V Ausgangsspannung: 0–36 V, stufenlos einstellbar (Nur als Abwärtswandler verwendbar, Eingangsspannung muss mindestens 1 V höher als Ausgangsspannung sein) Ausgangsstrom: Einstellbar, maximal 20 A (Empfohlen wird ein Betrieb mit 15 A. Bei 10 A oder unter 140 W ist eine ausreichende Wärmeableitung möglich. Bei höheren Werten muss die Kühlung verstärkt werden! Für Konstantstrombetrieb ist eine Ausgangsspannung von mindestens 2 V erforderlich. Die Stromregelung funktioniert nur im Konstantstrombetrieb.) Ausgangsleistung: Bis zu 300 W (Empfohlen wird ein Betrieb mit maximal 250 W, bei hohen Spannungsdifferenzen die Leistung reduzieren) Betriebstemperatur: -20 bis +75 °C (Achten Sie auf die Temperatur der Leistungsröhren und verstärken Sie die Kühlung) Betriebsfrequenz: 300 kHz Wirkungsgrad: Bis zu 95 % Kurzschlussschutz: Ja, Konstantstromwert wird aktuell durch Konstantstrom eingestellt. Verpolungsschutz am Eingang: Ja. Rückstrom am Ausgang: Nein, bitte fügen Sie eine Diode zum Laden hinzu! Anschluss: Klemmenblock oder Lötanschluss, VIN ist der Eingang, VOUT ist der Ausgang. Abmessungen: 100 x 60 x 48 mm. Kalibrierung: Dieses Modul verfügt über eine Kalibrierungsfunktion, sodass Sie sich keine Sorgen um ungenaue Messwerte machen müssen. Einmal kalibrieren genügt! Das Modul ist werkseitig kalibriert. Sollte die Anzeige dennoch ungenau sein, können Sie die Kalibrierung wie folgt durchführen! Spannungskalibrierung: Halten Sie im Leerlauf die Taste „+“ gedrückt, schalten Sie das Gerät ein und wechseln Sie in den Spannungskalibrierungsmodus. Das LCD-Display blinkt. Lassen Sie die Taste „+“ los und drücken Sie erneut die Taste „+“, um die Spannung zu erhöhen, und die Taste „-“, um sie zu verringern. Kalibrieren Sie die Spannung auf die korrekte Eingangsspannung. Beispiel: Bei einer Eingangsspannung von 12,65 V stellen Sie die Ausgangsspannung auf 12,65 V ein. Die Einstellungen werden nach 2 Sekunden automatisch gespeichert. Schalten Sie das Gerät aus – die Kalibrierung ist abgeschlossen! Einstellhinweise: Mit der Taste „+“ wählen Sie den Anzeigemodus. Es gibt drei Modi: 1. F-0-Modus: Anzeige der Ausgangsspannung; 2. F-1-Modus: Anzeige der Eingangsspannung; 3. F-2-Modus: abwechselnde Anzeige von Eingangs- und Ausgangsspannung. Bedienung: Drücken Sie die Taste „+“, um zwischen den drei Anzeigemodi zu wechseln. Drücken Sie die Taste „-“, um die Einstellungen zu speichern und den Modus zu verlassen. Drücken Sie die Taste „-“, um die Hintergrundbeleuchtung des LCD-Bildschirms ein- und auszuschalten. Anwendungsbereich (drei Anwendungen): Beachten Sie, dass der Konstantstromregler im Konstantstrommodus arbeiten muss, wenn der tatsächliche Lastausgangsstrom den eingestellten Strom übersteigt. Andernfalls arbeitet er im Konstantspannungsmodus. Der Strom ist nicht auf 2 A eingestellt; jedes angeschlossene Gerät wird dann mit 2 A betrieben. Beachten Sie: Konstantstrom ist nur bei einer Ausgangsspannung über 2 V wirksam! 1. Verwendung als normaler Abwärtswandler mit Überstromschutz. Anleitung: (1) Stellen Sie im Leerlauf den Wert des „Konstant-Piezo-Bauelements CV“ so ein, dass die Ausgangsspannung den gewünschten Wert erreicht. (2) Schließen Sie die Last an. Verbinden Sie die Leitung mit einem dicken Punkt und drehen Sie das „Konstantstrompotentiometer“ im Uhrzeigersinn, um den Strom zu reduzieren. Der Werksstandardwert ist 10 A. Wenn der tatsächliche Bedarf unter 10 A liegt, müssen Sie den Zähler entsprechend anpassen. Die Stromanzeige ändert sich dann. (Der vom Amperemeter angezeigte Wert beträgt 4 A. Der maximale Strom des Moduls ist auf 4 A begrenzt, und die rote Kontrollleuchte der Konstantstromanzeige leuchtet auf, sobald der Strom 4 A erreicht.) 2. Verwendung als Batterieladegerät: Wichtig: Viele Eltern haben beim ersten Gebrauch des Moduls eine MOSFET erhalten. Diese wird insbesondere zum Laden der Batterie und zum Anschluss des Motors verwendet. Denken Sie daran, eine Diode am Ausgang des Moduls hinzuzufügen, um einen Rückstrom zu verhindern. Dioden müssen durch Reflow-Löten gebrannt werden. Dioden sind im Handel erhältlich! Wichtig! (1) Ermitteln Sie die Erhaltungsspannung und den Ladestrom der Batterie. (Bei einem Lithium-Akku mit den Parametern 3,7 V/2200 mAh beträgt die Erhaltungsspannung 4,2 V und der maximale Ladestrom 1C, d. h. 2200 mA.) (2) Stellen Sie im Leerlauf den „Konstant-Piezo-Positionierer CV“ so ein, dass die Ausgangsspannung die Erhaltungsspannung erreicht. (3) Die Batterie wird an das hintere Ende der Rückstromdiode angeschlossen. Die Anschlussleitung ist
