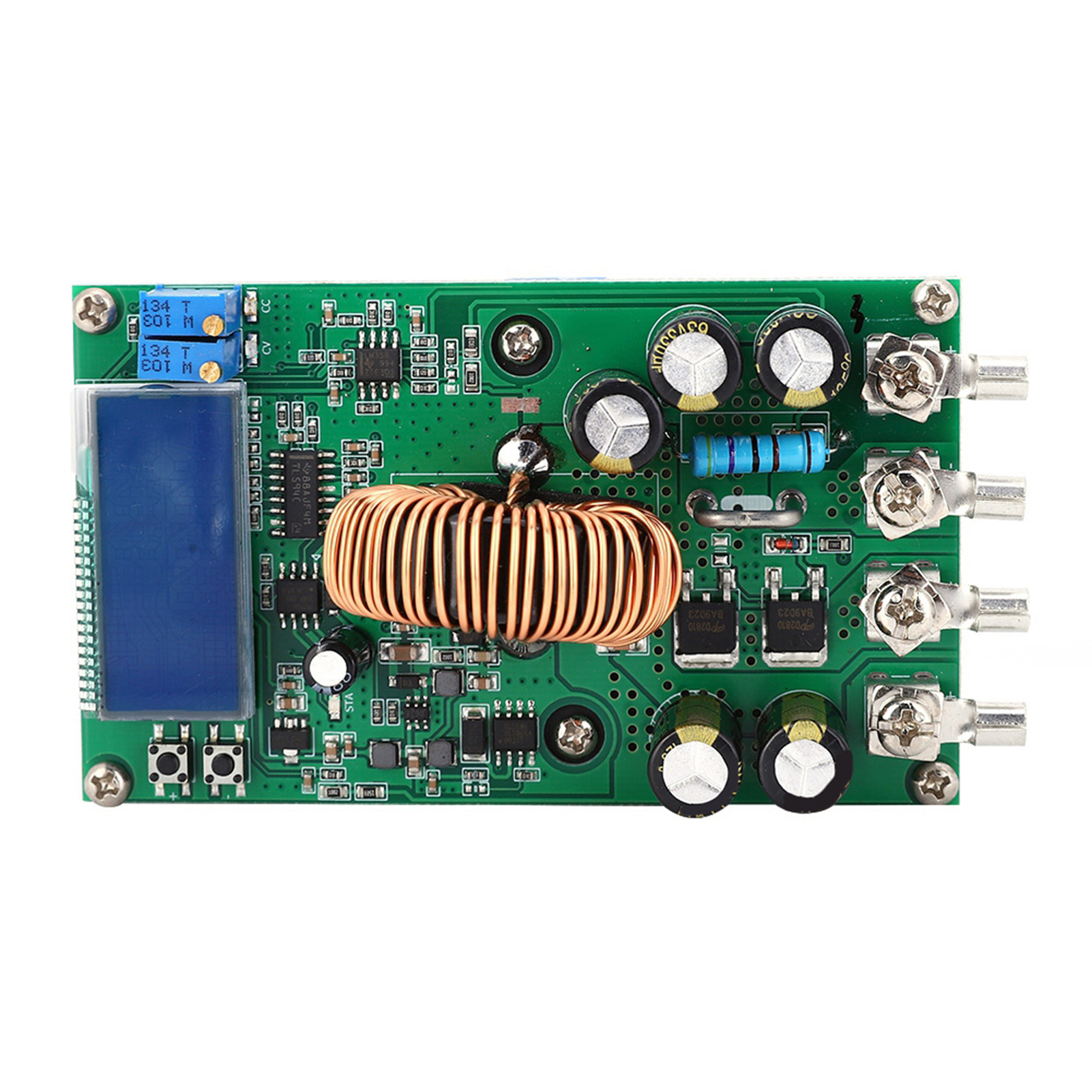

Wd5020 Dc-dc 20a Abwärts-netzteilmodul, Einstellbare Leistung

1. Überstromschutz: Sichererer und zuverlässigerer Betrieb. 2. Einstellbare Abwärtsspannung: Verwendbar als Batterieladegerät oder Konstantstrom-LED-Treibermodul. 3. LCD-Display zeigt Spannung und Stromstärke gleichzeitig an. 4. Kurzschluss- und Verpolungsschutz am Eingang. 5. Breiter Ausgangsspannungsbereich, hoher Ausgangsstrom und maximaler Wirkungsgrad von 95 %. Produkttyp: Netzteilmodul. Modell: WD5020. Eingangsspannung: 7–50 V. Ausgangsspannung: 0–36 V, stufenlos einstellbar (nur als Abwärtsmodul verwendbar; die Eingangsspannung muss mindestens 1 V höher als die Ausgangsspannung sein). Ausgangsstrom: Einstellbar, maximal 20 A (15 A empfohlen). Optimale Wärmeableitung bei 10 A oder weniger als 140 W. Darüber hinaus ist eine verstärkte Wärmeableitung erforderlich! Für die Konstantstromregelung ist eine Ausgangsspannung von mindestens 2 V erforderlich. Die Stromregelung funktioniert nur im Konstantstrommodus. Ausgangsleistung: Bis zu 300 W (empfohlene Nutzung bis zu 250 W; Leistung bei großen Spannungsdifferenzen reduzieren). Betriebstemperatur: -20 bis +75 °C (Temperatur des Leistungstransistors während des Betriebs überwachen und Wärmeableitung verbessern). Betriebsfrequenz: 300 kHz. Wirkungsgrad: Bis zu 95 %. Kurzschlussschutz: Ja, Konstantstromwert wird über den Konstantstromeingang eingestellt. Verpolungsschutz: Ja. Rückstromschutz am Ausgang: Nein, bitte Diode für die Last hinzufügen! Verdrahtung: Klemmenblock oder Lötanschluss, VIN ist der Eingang, VOUT ist der Ausgang. Abmessungen: 100 × 60 × 48 mm. Kalibrierung: Dieses Modul verfügt über eine Kalibrierungsfunktion, sodass Sie sich keine Sorgen um die Genauigkeit der Messwertanzeige machen müssen. Nur eine Kalibrierung erforderlich! Das Modul ist werkseitig kalibriert. Sollte die Anzeige ungenau sein, können Sie die Kalibrierung wie folgt durchführen. Spannungskalibrierung: Halten Sie bei unbelastetem Gerät die Taste „+“ gedrückt und schalten Sie es ein, um in den Kalibrierungsmodus zu gelangen. Das LCD-Display blinkt. Lassen Sie die Taste „+“ los und drücken Sie sie erneut, um die Spannung zu erhöhen, und „-“, um sie zu verringern. Kalibrieren Sie das Gerät auf die korrekte Eingangsspannung. Beispiel: Bei einer Eingangsspannung von 12,65 V stellen Sie die Ausgangsspannung auf 12,65 V ein. Die Änderung wird nach 2 Sekunden automatisch gespeichert. Schalten Sie das Gerät aus: Die Kalibrierung ist abgeschlossen! Einstellhinweise: Mit der Taste „+“ wählen Sie den Anzeigemodus. Es stehen drei Modi zur Verfügung: 1. Modus F-0: Anzeige der Ausgangsspannung; 2. Modus F-1: Anzeige der Eingangsspannung; 3. Modus F-2: Wechselt zwischen Eingangs- und Ausgangsspannung. Bedienung: Drücken Sie die Taste „+“, um zwischen den drei Anzeigemodi zu wechseln. Drücken Sie die Taste „-“, um die Einstellungen zu speichern und den Modus zu verlassen. Drücken Sie die Taste „-“, um die LCD-Hintergrundbeleuchtung ein- oder auszuschalten. Anwendungsbereich (drei Anwendungen): Beachten Sie, dass der einstellbare Konstantstrom nur aktiviert werden sollte, wenn der tatsächliche Ausgangsstrom der Last den eingestellten Strom übersteigt. Andernfalls arbeitet das Gerät im Konstantspannungsmodus. Achtung: Ist der Strom nicht auf 2 A eingestellt, arbeitet jedes Gerät mit 2 A. Der Konstantstrom wird erst ab einer Ausgangsspannung von 2 V aktiviert. 1. Verwendung als herkömmlicher Abwärtsspannungsregler mit Überstromschutz: (1) Stellen Sie im Leerlauf das Konstantstrompotentiometer (CV) auf die gewünschte Ausgangsspannung ein. (2) Schließen Sie die Last über den Pluspol an. Stellen Sie das Konstantstrompotentiometer ein (Standardwert: 10 A). Ist der tatsächliche Ausgangsstrom kleiner als 10 A, passen Sie den Wert des Potentiometers an. Die Stromanzeige ändert sich. (Wenn das Amperemeter 4 A anzeigt, ist der maximale Strom des Moduls auf 4 A begrenzt, und die rote Anzeige am Konstantstromregler leuchtet auf, sobald der Strom 4 A erreicht.) 2. Verwendung als Batterieladegerät: Wichtig: Viele Benutzer erhalten bei der ersten Verwendung einen MOS-Transistor. Dieser Transistor dient unter anderem zum Laden der Batterie und zum Anschluss eines Motors. Denken Sie daran, eine Diode an den Ausgang des Moduls anzuschließen, um Rückstrom zu verhindern. Jeglicher Rückstrom muss zerstört werden; Dioden sind im Handel erhältlich! Wichtig: (1) Ermitteln Sie die Haltespannung und den Ladestrom der Batterie. (Wenn die Lithiumbatterie eine Haltespannung von 3,7 V/2200 mAh hat, beträgt die Haltespannung 4,2 V und der maximale Ladestrom 1C bzw. 2200 mA.) (2) Stellen Sie im Leerlauf die „Konstant-Piezo-CV-Einstellung“ so ein, dass die Ausgangsspannung die Haltespannung erreicht. (3) Schließen Sie die Sperrdiode gegen Rückstrom an die Rückseite der Batterie an. Das Anschlusskabel ist dick. Stellen Sie das Konstantstrompotentiometer ein. Drehen Sie den Drehknopf nach unten. Der Werksvorgabewert beträgt 10 A. Wenn der tatsächliche Ausgangsstrom unter dem Konstantstromausgang von 10 A liegt, müssen Sie den D
