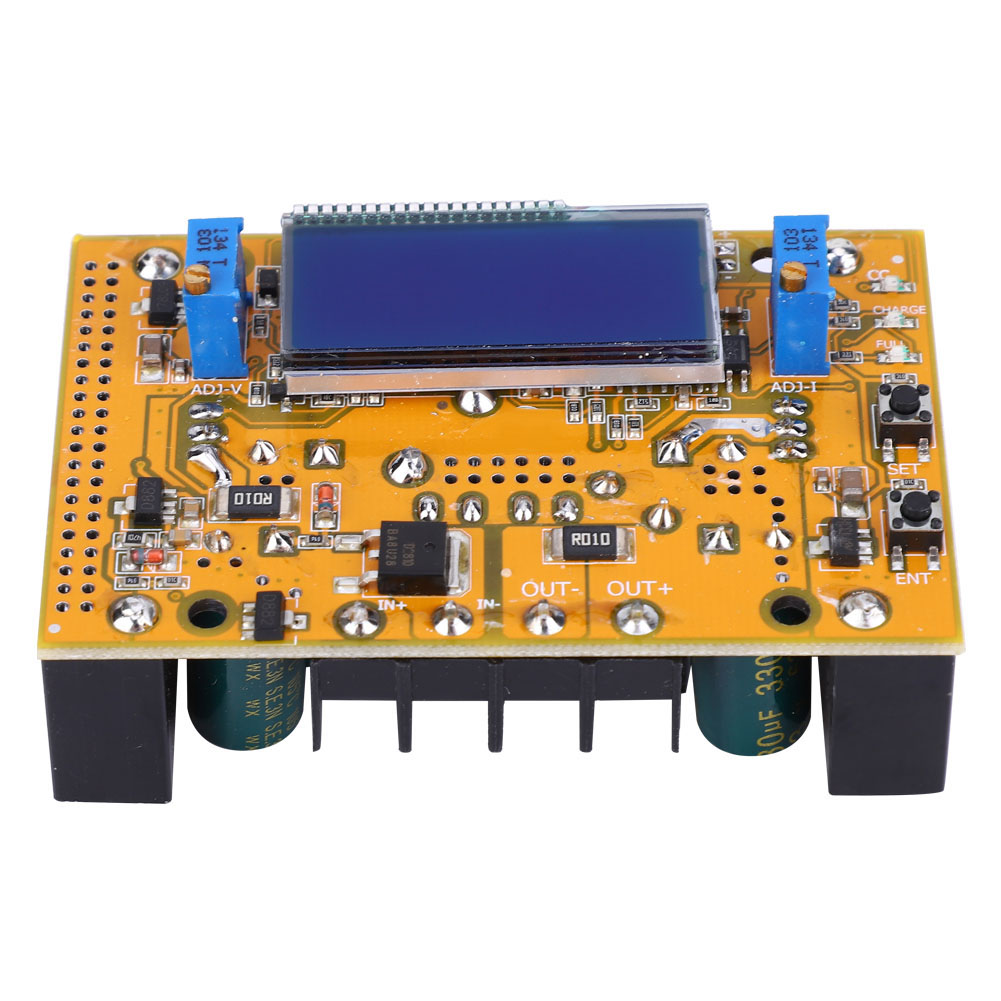

Wdu6008 Dc-dc 90w 4a Einstellbarer Cc/cv-aufwärtswandler-netzteilmodul Mit Dualem Lcd-display

1. Nicht-isoliertes Aufwärtswandlermodul, Spannung und Stromstärke einstellbar, zum Laden von Akkus. 2. LCD-Doppelanzeige für Spannung und Stromstärke in Echtzeit. 3. Mit Verpolungsschutz am Eingang und Rückstromschutz am Ausgang. 4. Das Modul liefert konstante Stromstärke und Spannung zur stabilen Versorgung elektronischer Geräte. 5. Ausgangsspannung: 11–60 V, Ausgangsstrom bis zu 8 A. Artikeltyp: Aufwärtswandler-Modul. Eingangsspannung: DC 10–32 V. Ausgangsspannung: DC 11–60 V, stufenlos einstellbar (empfohlen: nicht über 55 V). Ausgangsstrom: Max. 8 A (bei über 4 A bitte die Wärmeableitung verbessern). Ausgangsleistung: Max. 90 W bei natürlicher Kühlung, Max. 150 W bei verbesserter Wärmeableitung. Konstanter Ausgangsstrom: 0,3–8 A. Betriebstemperatur: -40 °C bis +85 °C (bei zu hoher Umgebungstemperatur bitte die Wärmeableitung verbessern). Betriebsfrequenz: 150 kHz. Umwandlungseffizienz: Bis zu 95 % (abhängig von Eingangs- und Ausgangsspannung, Stromstärke und Spannungsdifferenz). Kurzschlussschutz: Nicht vorhanden. Verpolungsschutz am Eingang: Ja. Ausgangsanzeige: Mit Ladeanzeige, Laden – gelb, vollständig geladen – blau. Rückstromschutz am Ausgang: Ja. Modulgröße: 80 x 53 x 35 cm. 31,5 x 20,87 x 13,78 Zoll Kalibrierung: Dieses Modul verfügt über eine Kalibrierungsfunktion. Sie brauchen sich also keine Sorgen um ungenaue Messungen zu machen. Sollten Sie dennoch ungenaue Messwerte feststellen, können Sie die Kalibrierung wie folgt durchführen. Kalibrieren Sie das Modul einfach beim ersten Gebrauch! Spannungskalibrierung: Halten Sie im ausgeschalteten Zustand die Taste „Set“ gedrückt. Schalten Sie das Modul ein, um in den Spannungskalibrierungsmodus zu gelangen. Das LCD-Display beginnt zu blinken. Lassen Sie die Taste „Set“ los, drücken Sie die Taste „Set“, um den Wert zu erhöhen, und die Taste „ENT“, um ihn zu verringern, bis die korrekte Eingangsspannung kalibriert ist. Beispiel: Die Eingangsspannung beträgt 12,65 V. Stellen Sie die Spannung auf 12,65 V ein. Die Kalibrierung wird nach 2 Sekunden automatisch gespeichert. Schalten Sie das Modul aus – die Kalibrierung ist abgeschlossen! Einstellanleitung: Mit der Einstelltaste können Sie den Anzeigemodus festlegen. Es gibt drei Modi: 1. F-0-Modus: Anzeige der Ausgangsspannung 2. F-1-Modus: Anzeige der Eingangsspannung 3. F-2-Modus: Abwechselnde Anzeige der Eingangs- oder Ausgangsspannung Tipp: Drücken Sie die Taste „SET“, um zwischen den drei Anzeigemodi zu wechseln. Die entsprechende Anzeige leuchtet dann auf oder erlischt. Drücken Sie anschließend die Taste „ENT“, um die Einstellung zu speichern und das Menü zu verlassen. Drücken Sie die Taste „ENT“, um die Hintergrundbeleuchtung des LCD-Bildschirms ein- und auszuschalten. Bedienungsanleitung: Spannungseinstellung: Stellen Sie im Leerlauf das Potentiometer „Konstantspannung ADJ-V“ so ein, dass die gewünschte Ausgangsspannung erreicht wird. Stromeinstellung: Schließen Sie das Gerät an die Last an und stellen Sie das Potentiometer „Konstantstrom ADJ-I“ so ein, dass der gewünschte Ausgangsstrom erreicht wird (Werkseinstellung > 2 A; für kleinere Werte drehen Sie den Regler gegen den Uhrzeigersinn). Wenn kein Konstantstrom benötigt wird, ist keine Einstellung erforderlich. Anleitung zum Ändern der Anzeigefarbe: Die Ladeanzeige ist werkseitig auf das 0,1-fache des Ladestroms eingestellt. Während des Ladevorgangs wird der Strom schrittweise reduziert, um vom Konstantstrom- zum Konstantspannungsladen zu wechseln. Bei einer Ladestromeinstellung von IA erlischt die gelbe Ladeanzeige, sobald der Ladestrom unter 0,1 A sinkt. Die blaue Anzeige leuchtet auf, wenn der Akku vollständig geladen ist. th,.wang-edit-text table td, .wang-edit-text table th ;.we-text table,.wang-edit-text table 1 x Modul1 Beutel x Halter und Schrauben
