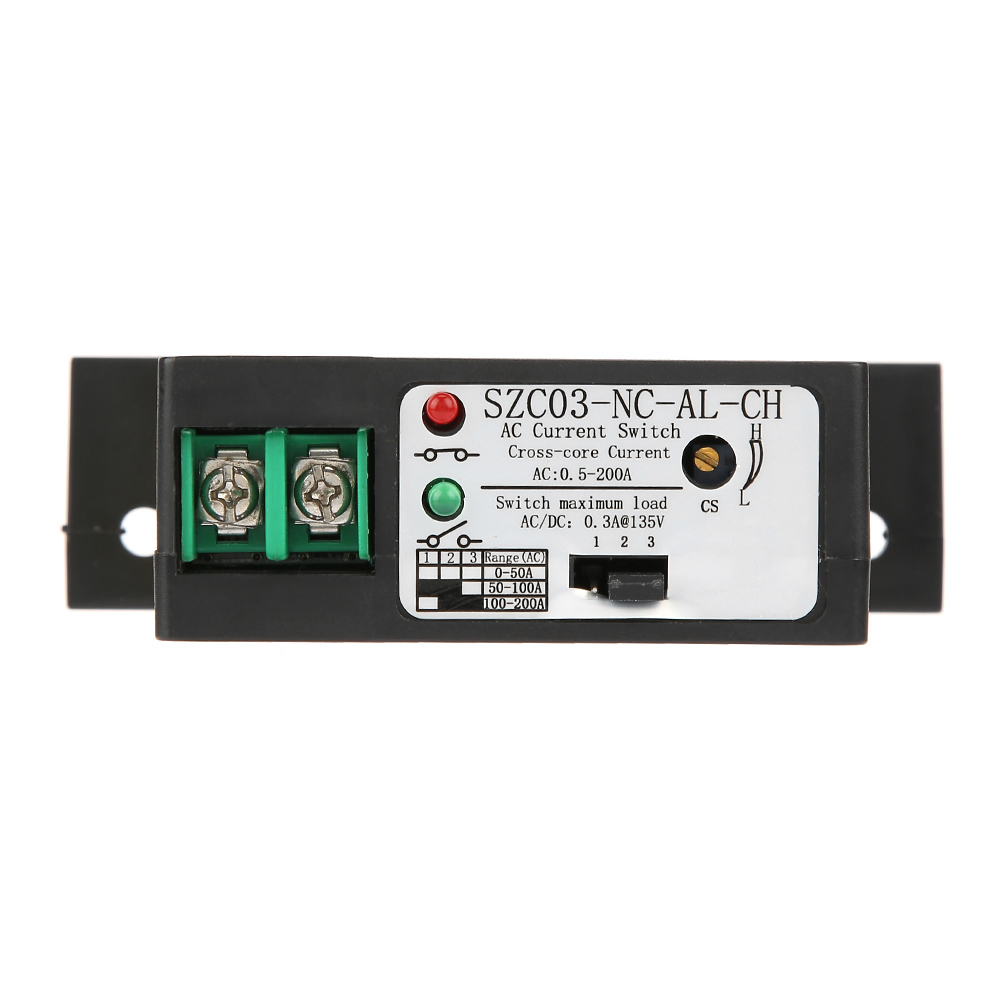

Wechselstrom-einstellschalter 0,5–200 A, Normalerweise Geschlossen, Modell Szc03-nc-al-ch

Willkommen in unserem Shop! Entdecken Sie unseren Wechselstrom-Erkennungsschalter der Serie SZC03 – eine innovative und eigenständige Lösung für die präzise Wechselstromüberwachung. Dieses Gerät wurde entwickelt, um Ihre Automatisierungsanlagen zu vereinfachen und zu optimieren, da es kein externes Netzteil benötigt. **Hauptmerkmale:** - **Eigenständiges Netzteil:** Betrieb ohne externe Stromquelle, was die Installation vereinfacht. - **Einstellbarer Betriebsstrom:** Erfassungsbereich von 0,5 bis 200 A AC, einfach über ein Potentiometer einstellbar. - **Visuelle Anzeige:** Eine integrierte LED zeigt den Betriebszustand (Ein/Aus) deutlich an. - **Kontaktlose elektronische Schaltung:** Verwendet einen Hochleistungs-MOS-Transistor für zuverlässiges, schnelles und verschleißfreies Schalten. - **Ultraschnelle Reaktion:** Reaktionszeit ≤ 200 ms, ohne Begrenzung der Anzahl der Schaltzyklen. - **Isoliertes und sicheres Design:** Geradlinige Bauweise mit einer Isolationsspannung von bis zu 2000 V. - **Hohe Präzision:** Sehr geringe Hysterese (≤1 %), ermöglicht den Einsatz auch in starken Magnetfeldern. - **Robustes Gehäuse:** Hergestellt aus selbstverlöschendem ABS-Material für erhöhte Sicherheit. - **Vielseitigkeit:** Ideal für eine Vielzahl von Anwendungen, die eine Stromüberwachung erfordern: Umspannwerke, Frequenzumrichter, Wechselrichter, Elektrolyse/Elektrodeposition, Straßenbeleuchtungsüberwachung usw. **Funktionsweise?** Dieser Schalter nutzt das Stromwandlerprinzip (gegenseitige Induktion), um den Wechselstrom in seinem integrierten Leiter zu erfassen. Es isoliert diesen Strom und liefert ein Schaltsignal (normalerweise offener oder geschlossener Kontakt) zur direkten Steuerung Ihrer Geräte: Kontrollleuchten, Alarme, Relais, Mikrocontroller oder andere Verbraucher. **Vorteile:** Ersetzt herkömmliche Stromwandler oder Thermoschutzschalter effektiv durch präzisere und schnellere Steuerung bei gleichzeitig vereinfachtem Design und reduzierten Kosten. **Technische Daten:** - **Modell:** SZC03-NC-AL-CH - **Stromversorgung:** Nicht erforderlich (selbstversorgend) - **Maximale Ausgangslast:** 0,3 A bei 135 V (AC oder DC) - **Erfassungsstrom (Eingang):** 0,5 - 200 A AC - **Minimale Auslöseschwelle:** 0,5 A ±0,2 A - **Maximale Überlastfähigkeit:** 200 % des Nennstroms - **Genauigkeit:** ±10 % - **Leistungsaufnahme:** ≤ 1 W - **Ableitstrom:** ≤ 1 mA - **Hysterese:** ≤ 1 % - **Ansprechzeit:** ≤ 200 ms - **Betriebsbedingungen:** -30 °C bis +70 °C, 0 bis 95 % relative Luftfeuchtigkeit - **Abmessungen (B x H x T):** 62 x 90 x 25,5 mm / 2,4 x 3,5 x 1,0 Zoll - **Durchmesser der Befestigungsbohrung:** 20 mm / 0,8 Zoll - **Gewicht:** ca. 84 g / 2,96 oz **Lieferumfang:** Sie erhalten **1 Stromerkennungsschalter**. **Hinweise:** Die Farben können je nach Monitor leicht abweichen. Geringfügige Abweichungen in den Abmessungen sind aufgrund manueller Messung möglich. Vielen Dank für Ihr Verständnis.
