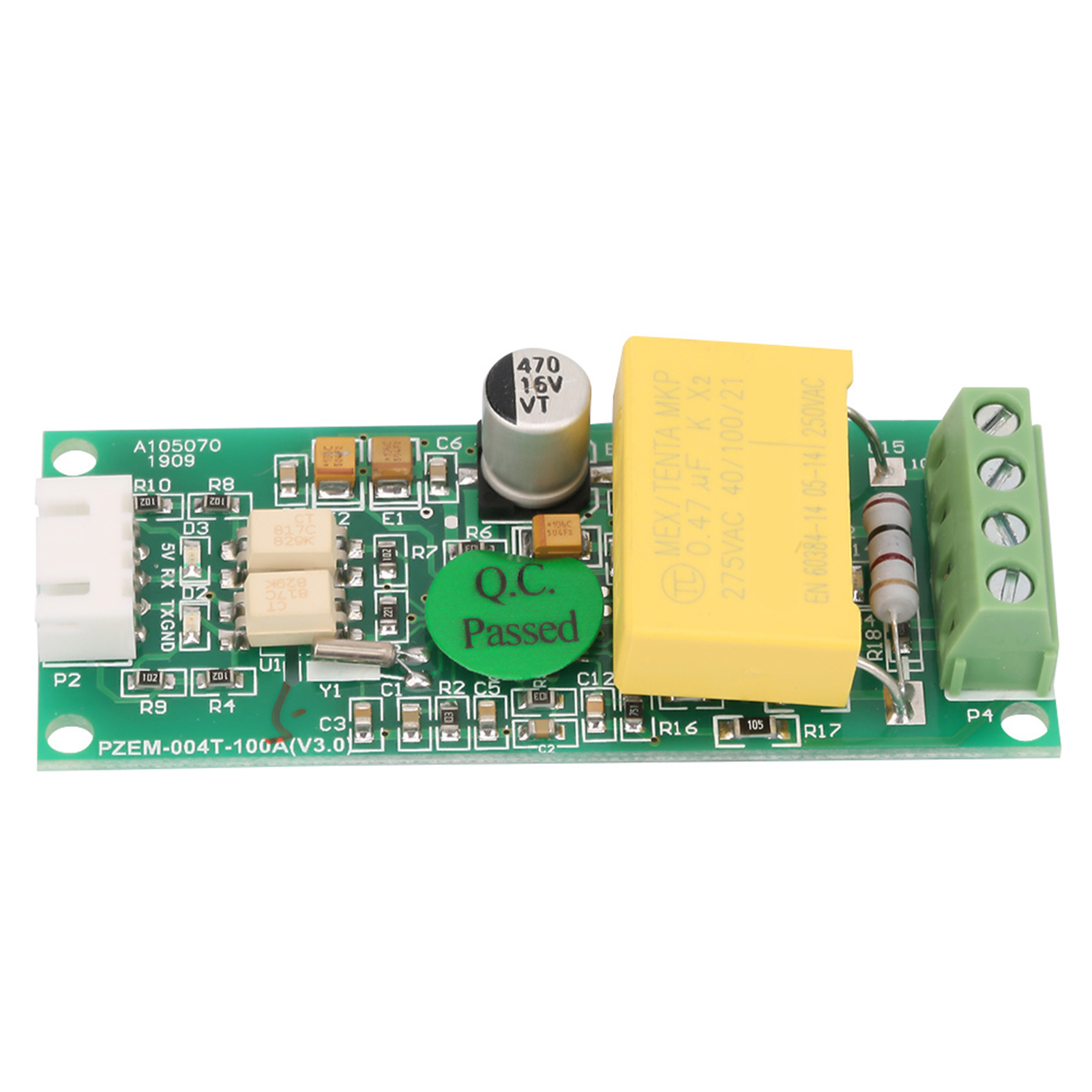

Wechselstrom-überwachungsmodul 80–260 V, 100 A, Multifunktions-spannungs- Und Stromprüfer Mit Stromwandler

1. Dies ist ein elektrisches Überwachungsmodul, mit dem Leistung, Energie, Spannung und Stromstärke gemessen werden können. 2. Der Anschluss des Moduls ist in zwei Bereiche unterteilt: Spannungs- und Stromeingang sowie serielle Schnittstelle. Verschiedene TTL-Adapter ermöglichen die Kommunikation mit unterschiedlichen Endgeräten. 3. Das Modul ist für die Prüfung von Hochleistungsgeräten ausgelegt. Bei Tests mit geringer Leistung (bis 100 W) kann der Akkumulationsprozess intuitiv beobachtet werden. 4. Das Modul verfügt über eine Taste zum Zurücksetzen des Energiespeichers. Halten Sie die Taste 5 Sekunden lang gedrückt und lassen Sie sie los. Drücken Sie die Taste anschließend erneut, um den Energiespeicher zurückzusetzen. 5. Die Anzeige erfolgt über einen PC oder andere Endgeräte. Die Software für den PC kann heruntergeladen werden. Für andere Endgeräte ist eine manuelle Programmierung erforderlich. Beschreibung: Dieses elektrische Überwachungsmodul dient zur Messung von Leistung, Energie, Spannung und Stromstärke. Die Messwerte werden auf einem PC oder anderen Endgeräten angezeigt. Das Modul speichert die Daten beim Ausschalten und den vor dem Ausschalten akkumulierten Energiewert. Ausgestattet mit einer einzigen Reset-Taste, ermöglicht dieses Modul das Zurücksetzen der Energiedaten durch einfaches Drücken. Über einen USB-Adapter kann die serielle TTL-Schnittstelle mit verschiedenen Endgeräten kommunizieren, Parameter auslesen und einstellen. Dieses elektrische Überwachungsmodul dient zur Prüfung von Leistung, Energie, Spannung und Stromstärke. Der Anschluss des Moduls ist in zwei Bereiche unterteilt: Spannungs- und Stromeingang sowie serielle Schnittstelle. Verschiedene TTL-Adapter ermöglichen die Kommunikation mit unterschiedlichen Endgeräten. Das Modul ist für die Prüfung von Hochleistungsgeräten konzipiert und ermöglicht die intuitive Beobachtung des kumulativen Prozesses bei Tests mit geringer Leistung (bis 100 W). Zum Zurücksetzen der Energiedaten hält das Modul die Taste 5 Sekunden lang gedrückt und lässt sie dann los. Anschließend drückt es die Taste erneut, um den Energierücksetzungsprozess abzuschließen. Die Anzeige erfolgt über einen PC oder andere Endgeräte. Die Software für den PC kann heruntergeladen werden. Für andere Endgeräte ist eine manuelle Programmierung erforderlich. Technische Daten: Betriebsspannung: 80–260 V AC; Prüfspannung: 80–260 V AC; Nennleistung: 100 A / 22000 W; Betriebsfrequenz: 45–65 Hz; Messgenauigkeit: 1,0; Abmessungen: 7,3 x 3 x 2,3 cm; Anzeigeformat: 1. Leistungsmessbereich: 0–22 kW; 0–10 kW: Anzeigeformat 0,000–9,999; 10–22 kW: Anzeigeformat 10,00–22,00; 2. Energiemessbereich: 0–9999 kWh; 0–10 kWh: Anzeigeformat 0,000–9,999; 10–100 kWh: Anzeigeformat 10,00–99,99 100–1000 kWh, Anzeigeformat: 100,0–999,9. 1000–9999 kWh und höher, Anzeigeformat: 1000–9999. 3. Spannungsmessbereich: 80–260 V AC, Anzeigeformat: 110,0–220,0. 4. Strommessbereich: 0–100 A, Anzeigeformat: 00,00–99,99. Funktionen: 1. Messung von Spannung (V), Strom (A), durchschnittlicher Leistung (kW) und Energie (kWh). 2. Energierückstellung per Knopfdruck. 3. Datenspeicherung bei Stromausfall (Speicherung der vor dem Stromausfall akkumulierten Energiedaten). 4. PC-Anzeigefunktion (Anzeige von Spannung, Strom, durchschnittlicher Leistung und Energie). 5. Serielle Schnittstellenkommunikation (TTL-Schnittstelle ermöglicht die Kommunikation, das Auslesen und Einstellen von Parametern mit verschiedenen Endgeräten über einen USB-Adapter). Anzeigeschnittstelle: Anzeige über PC oder andere Geräte. Anschlüsse (müssen selbst programmiert werden). Im Folgenden finden Sie eine kurze Beschreibung der einzelnen Anzeigeparameter: 1. Spannungsanzeige (V): Misst und zeigt die Spannung des Stromnetzes an. 2. Stromanzeige (A): Misst und zeigt den Strom der Last (des Geräts) an. Der Messbereich beginnt bei 10 mA. Dieses Modul ist für die Prüfung von Hochleistungsgeräten ausgelegt. Wenn Sie eine Strommessgenauigkeit im mA-Bereich benötigen, ist es nicht empfehlenswert. 3. Energieanzeige (kWh): Misst und zeigt den kumulierten Stromverbrauch an. Die kleinste Einheit der Energiemessung beträgt 0,001 kWh, d. h. die Messung beginnt bei 1 Wh. Bei Tests mit geringer Leistung (bis 100 W) können Sie den kumulierten Verbrauch intuitiv beobachten. 4. Leistungsanzeige (kW): Misst und zeigt die Leistung der Last an. Der Messbereich beginnt bei 0,001 kW, d. h. die Messung beginnt bei 1 W. Dieses Modul ist für die Prüfung von Hochleistungsgeräten ausgelegt. Wenn Sie eine Leistung unter 1 W messen müssen, ist es nicht geeignet. wird nicht empfohlen. Serielle Schnittstellenkommunikation: Dieses Modul verfügt über eine TTL-Schnittstelle zur seriellen Datenkommunikation. Sie können die relevanten Parameter über die serielle Schnittstelle lesen und einstellen. Für die Kommunikation mit einem Gerät mit USB- oder RS232-Anschluss (z. B. einem Computer) ist ein TTL-Adapter erforderlich. Die folgende Tabelle zeigt die Kommunikationsprotokolle dieses Modul
