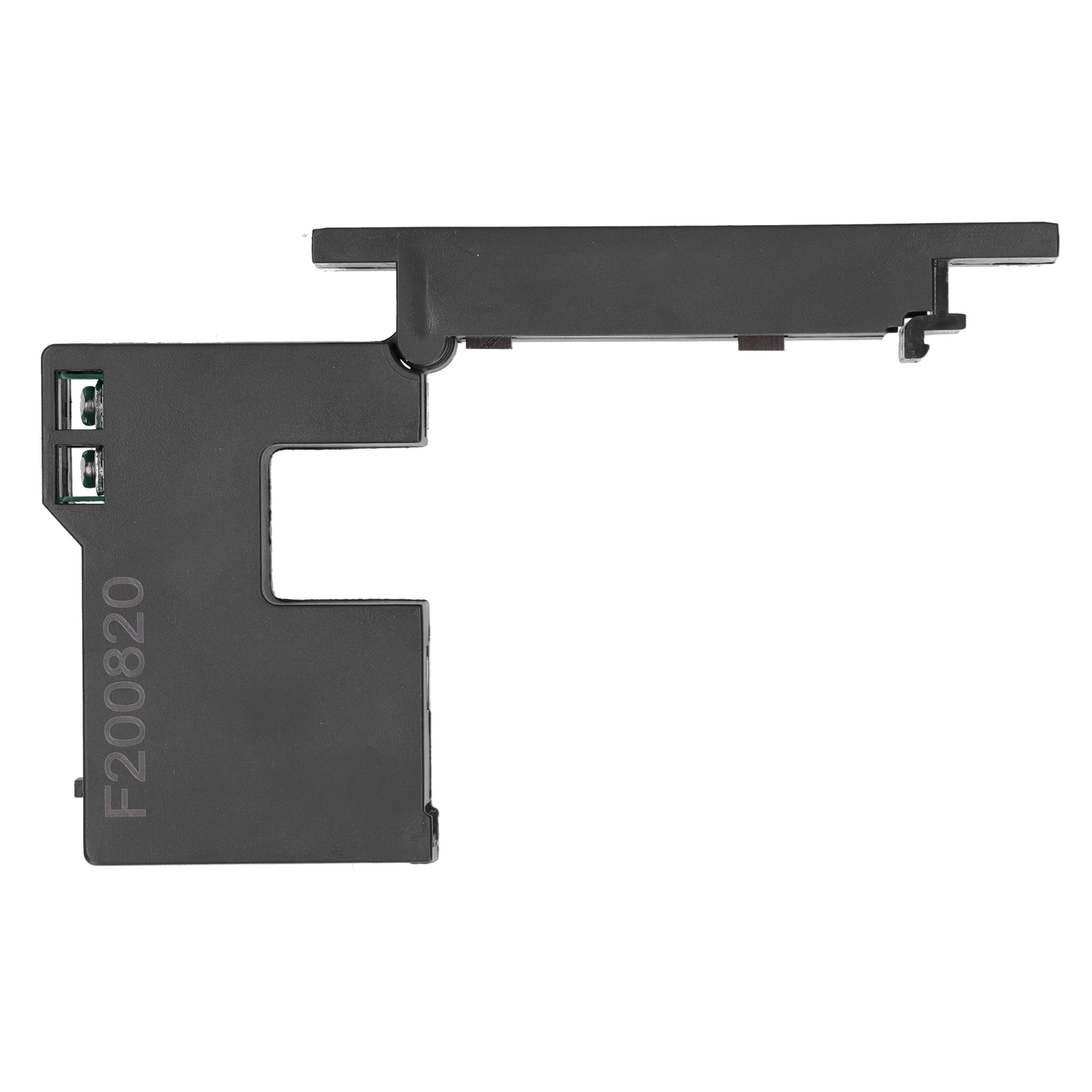

Wechselstrommessumformer 0–200 A, Ac/dc-wandler 4–20 Ma Szt20-sh-420e

Willkommen in unserem Shop! Dieser Wechselstromtransmitter ermöglicht die Strommessung mittels Gegeninduktivität und bietet hohe Messgenauigkeit, stabilen Betrieb und sichere Trennung zwischen Ein- und Ausgang. Der Messbereich dieses Transmitters liegt bei 0–10 A, 20 A oder 50 A Wechselstrom; optional sind Messbereiche von 0–100 A, 150 A oder 200 A Wechselstrom verfügbar. Das Ausgangssignal dieses Stromwandlers ist Gleichstrom und bietet drei optionale Signalformen: 0–5 V, 0–10 V oder 4–20 mA. Er zeichnet sich durch hohe Überlastfähigkeit, hohe Genauigkeit, hohe Isolation, erhöhte Sicherheit und geringen Stromverbrauch aus. Dank seiner Durchgangskernkonstruktion ist eine Isolationsspannung von bis zu 2000 V AC mit einer Hysterese von unter 1 % möglich, wodurch der Einsatz auch in Umgebungen mit starken Magnetfeldern gewährleistet ist. Das Gehäuse besteht aus selbstverlöschendem ABS und ist einfach zu installieren und zu verwenden. Während der Messung ist keine Reihenschaltung im Stromkreis erforderlich. Artikeltyp: Wechselstromwandler Material: Kunststoff Modell: SZT20-SH-420E Externes Netzteil: 24 V DC (±10 %) Eingangsstrom: 0–50 A AC Ausgangstyp (DC): - Ausgangsspannung: 0–5/10 V - Ausgangsstrom: 4–20 mA Minimaler Schaltstrom: 1,5 ± 0,2 A Maximaler Überlaststrom: 200 % (der Strom sollte 200 % des Nennwerts nicht überschreiten) Genauigkeit: 10 % Leistungsaufnahme: ≤1W Maximaler Leckstrom: ≤1mA Hysterese: ≤1% Ansprechzeit: ≤200ms Betriebstemperatur: -30 bis 70℃ Luftfeuchtigkeit: 0-95% (nicht kondensierend) Durchmesser der quadratischen Öffnung: ca. 20 x 20 mm / 0,8 x 0,8 Zoll Anwendung: Weit verbreitet in der industriellen Automatisierung und verschiedenen Anwendungen, die eine Strom-Spannungs-Wandlung erfordern. Produktbeschreibung: Die AC-Transmitter der Serien SZT15/SZT20 können den Wechselstrom im elektrischen Netz oder Stromkreis in Echtzeit isolieren und messen und ihn in ein kontinuierliches Ausgangssignal von 0-5V/0-10V oder 4–20 mA, kompatibel mit verschiedenen Analog-Digital-Wandlern. Es kann zu verschiedenen zentralen digitalen Datenerfassungssystemen verbunden, an eine speicherprogrammierbare Steuerung (SPS) zur Bildung eines automatischen Steuerungssystems ausgegeben oder an herkömmliche analoge oder digitale Anzeigegeräte zur Anzeige des Messwerts angeschlossen werden. Die Serie SZT15 erfasst Wechselströme von 0–10/20/50 A, die Serie SZT1020 Wechselströme von 0–100/150/200 A. Der gewünschte Strom wird über den Jumper am Messumformer ausgewählt. Lieferumfang: 1 x Strommessumformer
