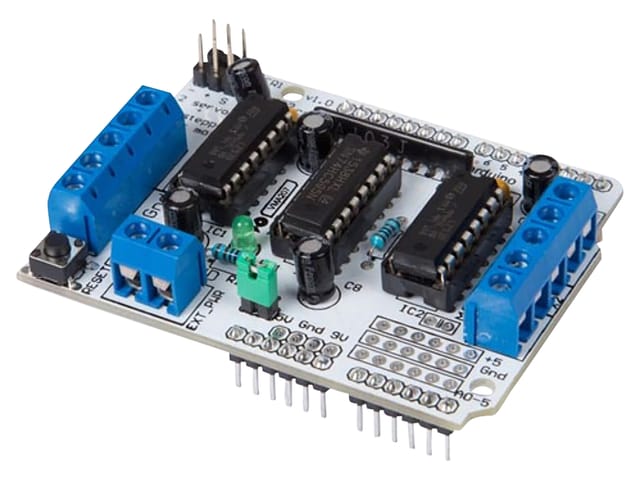

WHADDA Motor-Treiber-Shield L293D

Das Motor-Shield enthält zwei L293D-Treiberchips und ein 74Hc595 Schieberegister, das 3 Arduino®-Pins auf 8 Pins erweitert, um die Motordrehrichtung zu steuern. Der Output Enable (Oe) des L293D ist direkt an die PWM-Ausgänge des Arduino® angeschlossen. Mit vier H-Brücken steuert es bis zu 4 bidirektionale Gleichstrommotoren oder 2 Schrittmotoren. Schutzfunktionen wie Überhitzungsschutz und interne Rückschlagschutzdioden sind integriert. Das Shield unterstützt Motorspannungen von 4,5 bis 16 V und verfügt über Anschlüsse für 5 V Hobby-Servos. Ideal für vielfältige Motorsteuerungsprojekte mit dem Arduino®. Technische Daten: Sprache der Gebrauchsanweisung: Englisch Primärfarbe: Grau Abmessungen (TxHxB): 5,5x2x6,8 cm Gewicht: 41 g Motor-Treiber: 2 x L293D Schieberegister: 1 x 74Hc595 Vier H-Brücken Maximalstrom: 0,6 A pro Brücke (Spitze 1,2 A) Überhitzungsschutz: vorhanden Interne Rückschlagschutzdioden Steuerung von bis zu 4 bidirektionalen DC-Motoren oder 2 Schrittmotoren Pull-Down-Widerstände zur Motor-Deaktivierung beim Einschalten Getrennte Logik- und Motorstromanschlüsse Anschlussklemmen für Motoren und Stromversorgung Motorspannung: 4,5 VDC bis 16 VDC 2 Anschlüsse für 5 V Hobby-Servos Lieferumfang: 1x Motor-Shield mit L293D und 74Hc595 (Bausatz oder fertig) 1x Bedienungsanleitung (Englisch)
