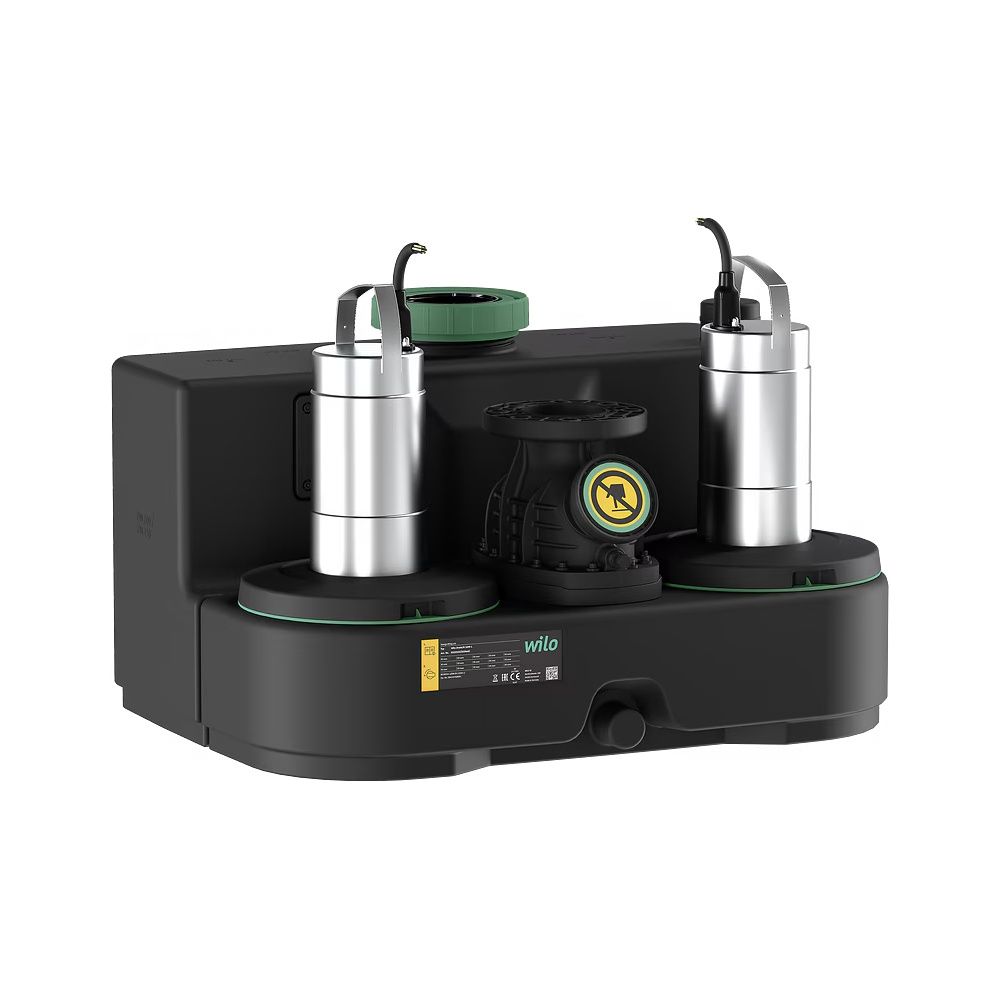

Wilo Drainlift Abwasser-hebeanlage Sani-l.11m/4, 230v, S1, Ec-l, Cee32

Wilo DrainLift Abwasser-Hebeanlage SANI-L.11M/4, 230V, S1, EC-L, CEE32 Die vollüberflutbare Doppel-Fäkalienhebeanlage DrainLift SANI-L.11M/4 von Wilo ermöglicht die rückstausichere Entwässerung sowie die Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser gemäß DIN EN 12050-1. Das anschlussfertige Kompaktsystem ist für Mehrfamilienhäuser und Gewerbeobjekte konzipiert, wenn Abwasser unterhalb der Rückstauebene anfällt oder kein natürliches Gefälle zur Kanalisation vorhanden ist. Es eignet sich für Überflur- und Vorwandinstallationen sowie für den Einbau in Pumpenschächten. Vollüberflutbare Doppelpumpenkonstruktion für hohe Betriebssicherheit Der gas- und wasserdichte Sammelbehälter aus PE besitzt ein Behältervolumen von 136 l, einen geneigten Boden zur Minimierung von Ablagerungen sowie eine Revisionsöffnung mit transparentem Deckel. Zwei direkt am Behälter montierte Abwasserpumpen arbeiten ohne Schneidwerk mit einem freien Kugeldurchgang von 65 mm. Die Motoren verfügen über eine Mantelstromkühlung (Selbstkühlung) und einen thermischen Motorschutz mit Bimetall. Ein gefederter Rückflussverhinderer mit Revisionsöffnung am Druckanschluss reduziert das Schließgeräusch am Ende jedes Pumpzyklus. Die kontinuierliche Füllstandsmessung erfolgt über einen Niveausensor mit 4 bis 20 mA Signal. Vorverdrahtete Steuerung und flexible Anbindung Das vorverdrahtete Schaltgerät für den Automatikbetrieb verfügt über ein Display mit symbolbasiertem, alphanumerischem Menü, eine ModBus-Schnittstelle, eine einstellbare Nachlaufzeit sowie Einzel- und Sammelstörmeldungen über potentialfreie Kontakte. Zusätzlich ist ein netzunabhängiger Alarm integriert. Das System besitzt frei wählbare Zulaufbereiche und wird über ein 10 m altes Anschlusskabel vom Typ H07RN-F (3G1 mm²) an das 230-V-Netz angeschlossen. Technische Daten Behältervolumen: 136 l Max. Arbeitsdruck: 3 bar Bemessungsspannung: 230 V (1 Phasen, 50 Hz) Motorausgangsleistung (P2): 1,5 kW (Aufgenommene Leistung P1: 2,1 kW pro Motor) Nennstrom: 9,3 A Drehzahl: 2852 U/Min Max. Partikelgröße: 65 mm Max. Volumenstrom: 41,6 m³/h Max. Förderhöhe: 11,4 m Schutzart (IP): IP68 Die Doppelhebeanlage bietet dank ihres 136-Liter-Behälters und zwei 1,5-kW-Pumpen im S1-Dauerbetrieb eine ausfallsichere Entwässerung bei schwankendem Abwasseranfall. Der gefederte Rückflussverhinderer und der korrosionsbeständige Kunststoffbehälter sichern einen geräuscharmen, dauerhaft zuverlässigen Betrieb. Lieferumfang 1x Hebeanlage mit Schaltgerät und Anschlusskabel mit Stecker 1x Flanschstutzen von DN 80, PN 10 bis DN/OD 110 1x Flexible Manschette DN/OD 110 für Ablassanschluss 1x HT-Doppelmuffe DN/OD 75 für Entlüftungsanschluss 1x HT-Doppelmuffe DN/OD 50 für Entleerungsanschluss 1x Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung für HT-Rohr DN/OD 110 1x Bodenbefestigungsset 1x Schallschutzmatte 1x Akku 9 V Produktspezifikation Hersteller-Warengruppe: Abwasser, Hebeanlagen Fäkalien Hersteller-Produktgruppe: Wilo-DrainLift SANI-L Hersteller-Artikelnummer: 2549943 Nennstrom: 9,3 Baulänge: 635 Bauhöhe: 620 Bautiefe: 852 Behältervolumen: 136 Anzahl der Phasen: 1 Max. Volumenstrom: 41,6 Max. Förderhöhe: 11,4 Drehzahl: 2852 Umgebungstemperatur: 3 - 40 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 230 Frequenz: 50 Hz Schutzart (IP): IP68 Werkstoff des Gebläserads/Laufrads: rostfreier Stahl Aufgenommene Motorleistung (P1) pro Motor: 2,1 Motorausgangsleistung (P2): 1,5 Volumenstrom (BEP): 22,01 Förderhöhe bei Volumenstrom (BEP): 78,5222469 Anschlussstandard Auslassseite: EN 1092-2 Nennbetriebsart: S1 Mit Schneidwerk: nein Max. Arbeitsdruck: 3 Werkstoffgüte des Behälters: PE-40 Werkstoff des Pumpengehäuses: Polypropylen (PP) Isolationsklasse nach IEC: F Max. Partikelgröße: 65 Werkstoffgüte des Pumpengehäuses: PP-GF Anzahl der Pumpen: 2 Mediumtemperatur (Dauerbetrieb): 3 - 40 Werkstoffgüte Gebläserad/Laufrad: Edelstahl 316 (1.4408) Nenndurchmesser, Anschluss Auslassseite: DN 80 Rohraußendurchmesser, Anschluss Auslassseite: 80 Anschluss Auslassseite: Flansch Druckstufe Flanschanschluss Auslassseite: PN 10 Nennstrom: 9,3 Baulänge: 635 Bauhöhe: 620 Bautiefe: 852 Behältervolumen: 136 Anzahl der Phasen: 1 Max. Volumenstrom: 41,6 Max. Förderhöhe: 11,4 Drehzahl: 2852 Umgebungstemperatur: 3 - 40 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 230 Frequenz: 50 Hz Schutzart (IP): IP68 Werkstoff des Gebläserads/Laufrads: rostfreier Stahl Aufgenommene Motorleistung (P1) pro Motor: 2,1 Motorausgangsleistung (P2): 1,5 Volumenstrom (BEP): 22,01 Förderhöhe bei Volumenstrom (BEP): 78,5222469 Anschlussstandard Auslassseite: EN 1092-2 Nennbetriebsart: S1 Mit Schneidwerk: nein Max. Arbeitsdruck: 3 Werkstoffgüte des Behälters: PE-40 Werkstoff des Pumpengehäuses: Polypropylen (PP) Isolationsklasse nach IEC: F Max. Partikelgröße: 65 Werkstoffgüte des Pumpengehäuses: PP-GF Anzahl der Pumpen: 2 Mediumtemperatur (Dauerbetrieb): 3 - 40 Werkstoffgüte Gebläserad/Laufrad: Edelstahl 316 (1.4408
