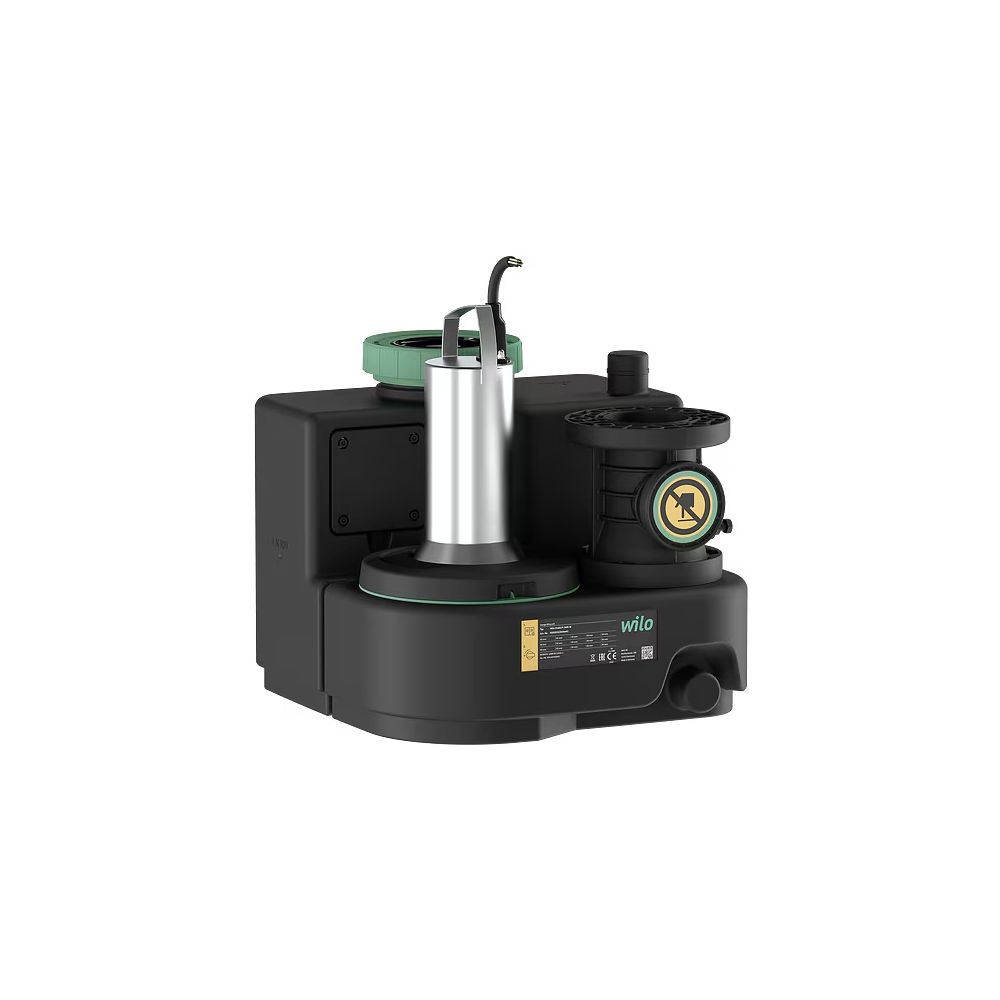

Wilo Drainlift Abwasser-hebeanlage Sani-s.11t/3c, 400v, S3, Ec-l, Cee16

Wilo DrainLift Abwasser-Hebeanlage SANI-S.11T/3C, 400V, S3, EC-L, CEE16 Die Einzel-Fäkalienhebeanlage DrainLift SANI-S.11T/3C von Wilo ist eine kompakte, vollüberflutbare Lösung zur rückstausicheren Entwässerung in Ein- und Zweifamilienhäusern gemäß DIN EN 12050-1. Als Spezialausführung eignet sie sich für die Förderung aggressiver Medien sowie fäkalienhaltigem Abwasser unterhalb der Rückstauebene. Sie ist flexibel für Überflur- und Vorwandinstallationen sowie den Unterflureinbau in Pumpenschächten einsetzbar. Beständiges System für aggressive Medien Die C-Ausführung wurde gezielt für anspruchsvolle Medien wie Heizkessel-Kondensat, Meer- und Seewasser mit einem NaCl-Gehalt bis 30 g/l, Schwimmbadwasser mit einem Chlorgehalt bis 400 mg/l sowie leicht saures Schmutzwasser ab einem pH-Wert von größer als 3,5 konstruiert. Der gas- und wasserdichte PE-Sammelbehälter fasst 47 l Bruttovolumen und besitzt einen geneigten Boden zur Vermeidung von Ablagerungen. Ein FKM-Dichtungsmaterial sorgt für eine hohe Beständigkeit gegenüber chemischen Einflüssen. Integrierte Pumpenmechanik und leise Funktionsweise Die montierte Abwasserpumpe arbeitet ohne Schneidwerk mit einem freien Kugeldurchgang von 44 mm. Der drehstrombetriebene Motor mit Luftkühlung wird durch einen integrierten Bimetall-Sensorkreis thermisch überwacht. Ein gefederter Rückflussverhinderer am Druckanschluss senkt den Geräuschpegel am Ende des Pumpvorgangs ab. Die Messung des Füllstands erfolgt kontinuierlich über einen internen Niveausensor mit 4 bis 20 mA Signal. Automatische Steuerung und Konnektivität Das vorverdrahtete Schaltgerät ermöglicht den automatischen Betrieb und ist mit einer ModBus-Schnittstelle, symbolbasierter Menüführung sowie Einzel- und Sammelstörmeldungen über potentialfreie Kontakte ausgestattet. Ein netzunabhängiger Alarmgeber und eine einstellbare Nachlaufzeit bieten zusätzliche Betriebssicherheit. Der elektrische Anschluss erfolgt über ein 4 m langes Kabel vom Typ H07RN-F mit CEE-Stecker an ein 400-V-Netz. Technische Daten Behältervolumen: 47 l Max. Arbeitsdruck: 1,2 bar Bemessungsspannung: 400 V (3 Phasen, 50 Hz) Motorausgangsleistung (P2): 0,75 kW (Aufgenommene Leistung P1: 1,03 kW) Nennstrom: 1,9 A Drehzahl: 2840 U/Min Max. Partikelgröße: 44 mm Max. Volumenstrom: 28,8 m³/h Max. Förderhöhe: 11,03 m Schutzart (IP): IP68 Mit ihrem korrosions- und medienbeständigen Behälter sowie der zuverlässigen 0,75-kW-Pumpe gewährleistet die Hebeanlage eine sichere Abwasserentsorgung bei aggressiven Medien. Der leise Betrieb und die kompakten Einbaumaße machen das Gesamtsystem zu einer effizienten Entwässerungslösung im Gebäudebereich. Lieferumfang 1x Hebeanlage mit Schaltgerät und Anschlusskabel mit Stecker 1x Flanschstutzen von DN 80, PN 10 bis DN/OD 110 1x Flexible Manschette DN/OD 110 für Ablassanschluss 1x HT-Doppelmuffe DN/OD 50 für Entlüftungsanschluss 1x HT-Doppelmuffe DN/OD 50 für Entleerungsanschluss 1x Zulaufset mit Lochsäge 124 mm (5 Zoll) und Dichtung für HT-Rohr DN/OD 110 1x Bodenbefestigungsset 1x Schallschutzmatte 1x Akku 9 V Produktspezifikation Hersteller-Warengruppe: Abwasser, Hebeanlagen Fäkalien Hersteller-Produktgruppe: Wilo-DrainLift SANI-S Hersteller-Artikelnummer: 2549918 Nennstrom: 1,9 Baulänge: 490 Bauhöhe: 511 Bautiefe: 490 Behältervolumen: 47 Anzahl der Phasen: 3 Max. Volumenstrom: 28,8 Max. Förderhöhe: 11,03 Drehzahl: 2840 Umgebungstemperatur: 3 - 40 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 400 Frequenz: 50 Hz Schutzart (IP): IP68 Werkstoff des Gebläserads/Laufrads: Polypropylen (PP) Aufgenommene Motorleistung (P1) pro Motor: 1,03 Motorausgangsleistung (P2): 0,75 Volumenstrom (BEP): 15,19 Förderhöhe bei Volumenstrom (BEP): 67,6073898 Anschlussstandard Auslassseite: EN 1092-2 Nennbetriebsart: S3 10 % Mit Schneidwerk: nein Max. Arbeitsdruck: 1,2 Werkstoffgüte des Behälters: PE-40 Werkstoff des Pumpengehäuses: Polypropylen (PP) Isolationsklasse nach IEC: F Max. Partikelgröße: 44 Werkstoffgüte des Pumpengehäuses: PP-GF Anzahl der Pumpen: 1 Mediumtemperatur (Dauerbetrieb): 3 - 40 Werkstoffgüte Gebläserad/Laufrad: PP-GF Nenndurchmesser, Anschluss Auslassseite: DN 80 Rohraußendurchmesser, Anschluss Auslassseite: 80 Anschluss Auslassseite: Flansch Druckstufe Flanschanschluss Auslassseite: PN 10 Nennstrom: 1,9 Baulänge: 490 Bauhöhe: 511 Bautiefe: 490 Behältervolumen: 47 Anzahl der Phasen: 3 Max. Volumenstrom: 28,8 Max. Förderhöhe: 11,03 Drehzahl: 2840 Umgebungstemperatur: 3 - 40 Elektrischer Anschluss: Anschlusskabel mit Stecker Bemessungsspannung: 400 Frequenz: 50 Hz Schutzart (IP): IP68 Werkstoff des Gebläserads/Laufrads: Polypropylen (PP) Aufgenommene Motorleistung (P1) pro Motor: 1,03 Motorausgangsleistung (P2): 0,75 Volumenstrom (BEP): 15,19 Förderhöhe bei Volumenstrom (BEP): 67,6073898 Anschlussstandard Auslassseite: EN 1092-2 Nennbetriebsart: S3 10 % Mit Schneidwerk: nein Max. Arbeitsdruck: 1,2 Werkstoffgüte des Behälters: PE-40 Werkstoff des Pumpengehäuses: Polypropylen (PP) Isolationsklass
