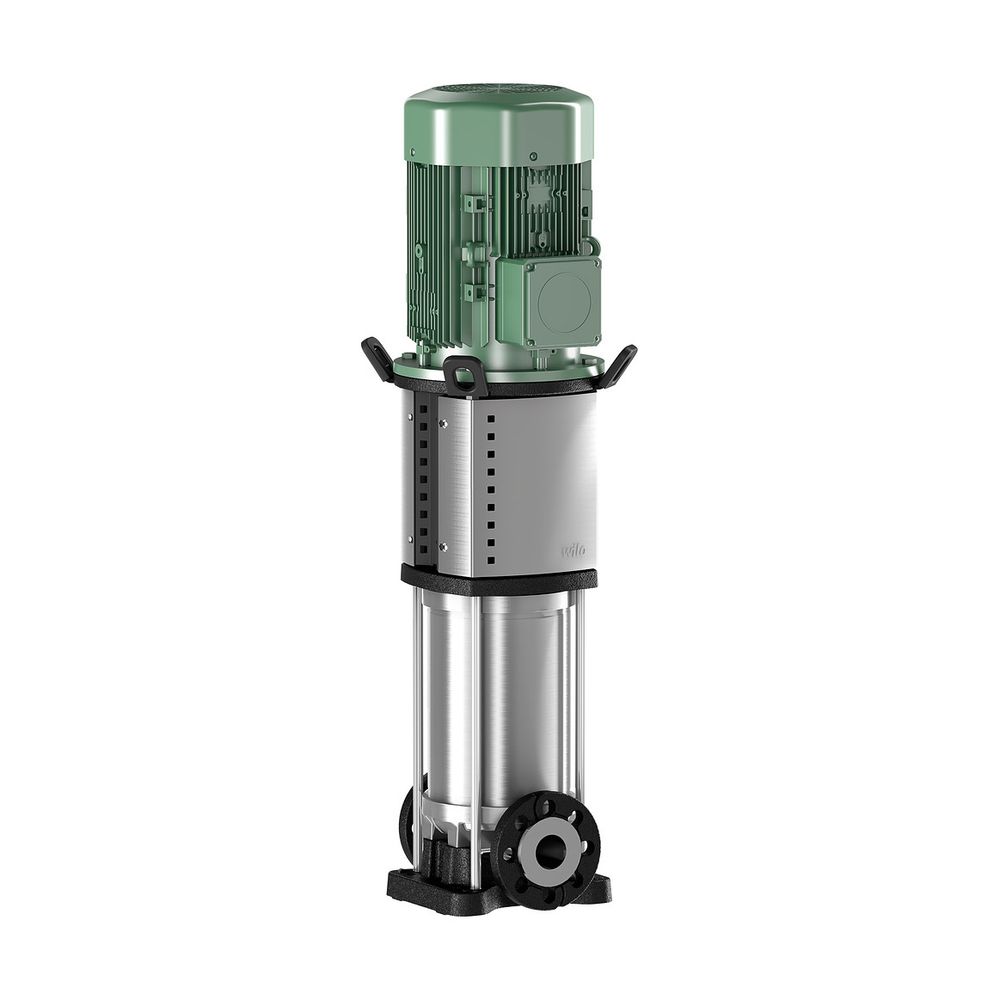

Wilo Hochdruck-kreiselpumpe Helix V5206/2-2/25/v/ks/400-50 Dn80 22kw

Wilo Hochdruck-Kreiselpumpe Helix V5206/2-2/25/V/KS/400-50 DN80 22kW Die Wilo-Helix V ist eine hocheffiziente, vertikale und mehrstufige Pumpe mit IE3-/IE4-Motor. Alle medienberührenden Bauteile sind aus Edelstahl gefertigt (AISI 304/AISI 316L) und somit besonders korrosionsbeständig. Die konfigurierbare Pumpe ist für Anwendungen von der Wasserversorgung und Druckerhöhung über die Kältetechnik bis hin zu industriellen, anspruchsvollen Anwendungen flexibel einsetzbar. Zusätzlich besitzt sie Trinkwasserzulassungen sowie eine besonders wartungsfreundliche Bauweise. Die Wilo-Helix V vereint somit eine hohe Effizienz mit Langlebigkeit und vielfältigen Einsatzmöglichkeiten. Betriebsdaten Netzanschluss: 3x400 V!, 50 Hz Spannungstoleranz: +-10 Motornennleistung: 22000 W Nennstrom: 38 A Nenndrehzahl: 2940 U/Min Leistungsfaktor: 0,92 Motorwirkungsgrad: 90,8 Motorwirkungsgrad: 92,3 Motorwirkungsgrad: 92,7 Isolationsklasse: F Produktdaten Schutzart: IP55 Werkstoffe Pumpengehaeuse: 1.4409 Laufrad: 1.4307 Welle: 1.4404 Wellendichtung: U3BVGG Material Dichtung: FKM Einbaumaße Saugseitiger Rohranschluß: DN 80 Druckseitiger Rohranschluß: DN 80 Min. Medientemperatur: -15 oC Bestellinformationen Fabrikat: Wilo Produktbezeichnung: Helix V 5206/2-2/25/V Gewicht netto ca.: 225 kg Artikelnummer: 4150917 Max. Medientemperatur: 90 oC Max. Umgebungstemperatur: 40 oC Maximaler Betriebsdruck: 25 bar Maximaler Zulaufdruck: 10 bar Mindesteffizienzindex (MEI): 0,7 Motordaten Hocheffiziente Hochdruck-Kreiselpumpe in vertikaler Ausführung mit Inline-Anschlüssen. Die normalsaugende Hochdruck-Kreiselpumpe besitzt insgesamt eine kompakte Bauform und ist einfach zu warten. Die Pumpenwelle und die Motorwelle des IEC-Norm-Motors sind mithilfe einer Schalenkupplung verbunden und ein gesondertes Laternen-Kugellager gewährt die optimale Aufnahme von Axialkräften. Zwischenlager in der Hydraulik und korrosionsbeständige Welle mit Edelstahlhülse gewährleisten eine lange Lebensdauer. Spezielle, fest angebaute Hebeösen ermöglichen den einfachen Einbau der Pumpe. Die Pumpe ist geeignet für den Einsatz in der Wasserversorgung und Druckerhöhung, in industriellen Umwälzsystemen sowie in Prozesswasserkreisläufen und geschlossenen Kühlkreisläufen. Sie kann ferner in Feuerlöschanlagen, Waschanlagen sowie für die Bewässerung verwendet werden. Besonderheiten/Produktvorteile Wirkungsgradoptimierte, lasergeschweißte 2D-/3D-Hydraulik mit Durchfluss- und Entgasungsoptimierung Korrosionsbeständige Laufräder, Leiträder und Stufengehäuse Volumenstrom- und NPSH-optimiertes Pumpengehäuse Wartungsfreundliche Bauform mit besonders robustem Kupplungsschutz Trinkwasserzulassung für Pumpen mit mediumberührenden Teilen aus Edelstahl (EPDM-Ausführung) Lieferumfang Wilo-Helix V Hochdruck-Kreiselpumpe Einbau- und Betriebsanleitung Hinweise zur Bauart Der Motorschutz für den Drehstrommotor ist auf Anfrage erhältlich oder bauseitig vorzusehen Einphasen-Wechselstrommotor mit eingebautem thermischen Motorschutz und Kondensator Die Standardlage des Klemmenkastens ist am Saugflansch ausgerichtet, die bei Bedarf jedoch geändert werden kann Die Wilo-Helix V ist mit einer anwenderfreundlichen Gleitringdichtung in Kartuschen-Bauweise und mit einer serienmäßigen Dichtung für eine einfache Wartung ausgestattet Die Ausbaukupplung (bei ≥ 7,5 kW) ermöglicht einen Austausch der Gleitringdichtung, ohne Ausbau des Motors Das flexible, in zwei Ausrichtungen erhältliche Laternendesign ermöglicht den direkten Zugang zur Gleitringdichtung Für die Pumpen-Ausführungen PN 16, PN 25 und Pmax = 30 bar sind runde Gegenflansche aus Grauguss oder Edelstahl, Schrauben, Muttern und Dichtungen als Zubehör erhältlich Bypass-Sets sind als Zubehör erhältlich Wilo-Helix V(F) in VdS-zertifizierter Ausführung auf Anforderung erhältlich. Betriebsdaten Fördermedium: Wasser Produktdaten Min. Medientemperatur: -15 °C Max. Medientemperatur: 90 °C Min. Umgebungstemperatur: -15 °C Max. Umgebungstemperatur: 50 °C Maximaler Betriebsdruck: 25 bar Maximaler Zulaufdruck: 10 bar Mindesteffizienzindex (MEI): 0.7 Motordaten Netzanschluss: 3~400 V, 50 Hz Spannungstoleranz: ±10 % Motornennleistung: 22000 W Motor-Effizienzklasse: IE3 Nennstrom: 39.1 A Nenndrehzahl: 2940 U/Min Leistungsfaktor: 0.87 Motorwirkungsgrad 50%: 92.7 % Motorwirkungsgrad 75%: 92.7 % Motorwirkungsgrad 100%: 92.7 % Isolationsklasse: F Schutzart: IP55 Werkstoffe Pumpengehäuse: Edelstahl Laufrad: Edelstahl Welle: Edelstahl Wellendichtung: BQ1VGG, Q7Q7 Material Dichtung: FKM, EPDM Material Stufenkammer: Edelstahl Einbaumaße Saugseitiger Rohranschluss: DN 80 Druckseitiger Rohranschluss: DN 80 Bestellinformationen Fabrikat: Wilo Produktbezeichnung: Helix V 5206/2-2/25/V/KS/400-50 Gewicht netto ca.: 229 kg Artikelnummer: 4150917 Wasserversorgung und Druckerhöhung Industrielle Umwälzanlagen Prozesswasser Geschlossene Kühlkreisläufe Feuerlöschsysteme Waschanlagen Bewässerung Produktspezifikation Hersteller-Artikelnummer: 4150917 Hersteller-Warengruppe: Druckerhöhung, Pump
