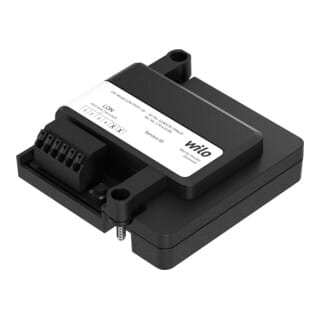

Wilo Pumpensteuerung/Schnittstellenmodul CIF-Modul BACnet MS/TP

Wilo Pumpensteuerung/Schnittstellenmodul CIF-Modul BACnet MS/TP Das Wilo-CIF Modul ermöglicht eine moderne Kommunikation zwischen Pumpen und Gebäudeautomation. Dank verbesserter Konstruktion bietet das Modul auch bei starker Pumpenvibration eine hohe Zuverlässigkeit. Technische Daten Schnittstelle: RS485 (TIA-485A), optically insulated Geschwindigkeit: 9600,19200, 38400, 76800 kBit/s Format: fixed Protokoll: BACnet MS/TP version 1 revision 4 Profil: BACnet Smart Sensor, Smart Actor (B-SS, B-SA) Leitungstyp: Bus cable, twisted in Gewicht netto ca.: 0,055 kg Fabrikat: Wilo Art.-Nr.: 2190367 pairs, shielded, 1 x 2 x 0.5 mm2 / 120 Ohm characteristic impedance (line type B in accordance with TIA 485-A) Leitungslaenge: 1000 m Stichleitung: not permitted Klemmenquerschnitt: 1,5 mm2 Interface-Modul als nachrüstbares Steckmodul zur Erweiterung der Kommunikationsschnittstellen der Pumpe nach verschiedenen Standards und Protokollvarianten nach Typenschlüssel. Allgemeine Funktionen Serielle, digitale Schnittstelle zum Anschluss an Gebäudeautomation GA für den Transfer von Datenpunkten als: Steuerbefehle zur Pumpe Meldungen von der Pumpe Prozesswerte Ausstattung Schnittstelle RS485 mit Protokoll BACnet MS/TP Informationen zum Download http://www.wilo.de/automation (deutsch) http://www.wilo.com/automation (englisch) Lieferumfang CIF-Modul 2x Kabelverschraubungen M16x1,5 (passend nur für Stratos MAXO) Einbau- und Betriebsanleitung Busleitungen (geschirmt!) sind bauseits bereitzustellen Interface-Modul als nachrüstbares Steckmodul zur Erweiterung der Kommunikationsschnittstellen der Pumpe nach verschiedenen Standards und Protokollvarianten nach Typenschlüssel. Allgemeine Funktionen Serielle, digitale Schnittstelle zum Anschluss an Gebäudeautomation GA für den Transfer von Datenpunkten als: Steuerbefehle zur Pumpe Meldungen von der Pumpe Prozesswerte Ausstattung Schnittstelle RS485 mit Protokoll BACnet MS/TP Informationen zum Download http://www.wilo.de/automation (deutsch) http://www.wilo.com/automation (englisch) Lieferumfang CIF-Modul 2x Kabelverschraubungen M16x1,5 (passend nur für Stratos MAXO) Einbau- und Betriebsanleitung Busleitungen (geschirmt!) sind bauseits bereitzustellen Technische Daten Leitungstyp: Busleitung, paarweise verdrillt, geschirmt 1 x 2 x 0,5 mm² / 120 Ω Wellenwiderstand (Leitungstyp B nach TIA 485-A) Leitungslänge: 1000 m Stichleitung: not permitted Klemmenquerschnitt: 1,5 mm² Schnittstelle: RS485 (TIA-485A), optisch isoliert Geschwindigkeit: 9600,19200, 38400, 76800 kBit/s Format: Fest Protokoll: BACnet MS/TP Version 1 Revision 4 Profil: BACnet Smart Sensor, Smart Acuator (B SS, B SA) Gewicht netto ca.: 0.055 kg Fabrikat: Wilo Art.-Nr.: 2190367 Produktspezifikation Hersteller-Warengruppe: Naßläuferpumpen, Zubehör Hersteller-Produktgruppe: Dezentrales Pumpensystem Hersteller-Artikelnummer: 2190367 Zubehör: ja Ersatzteil: nein Zubehör: ja Ersatzteil: nein
