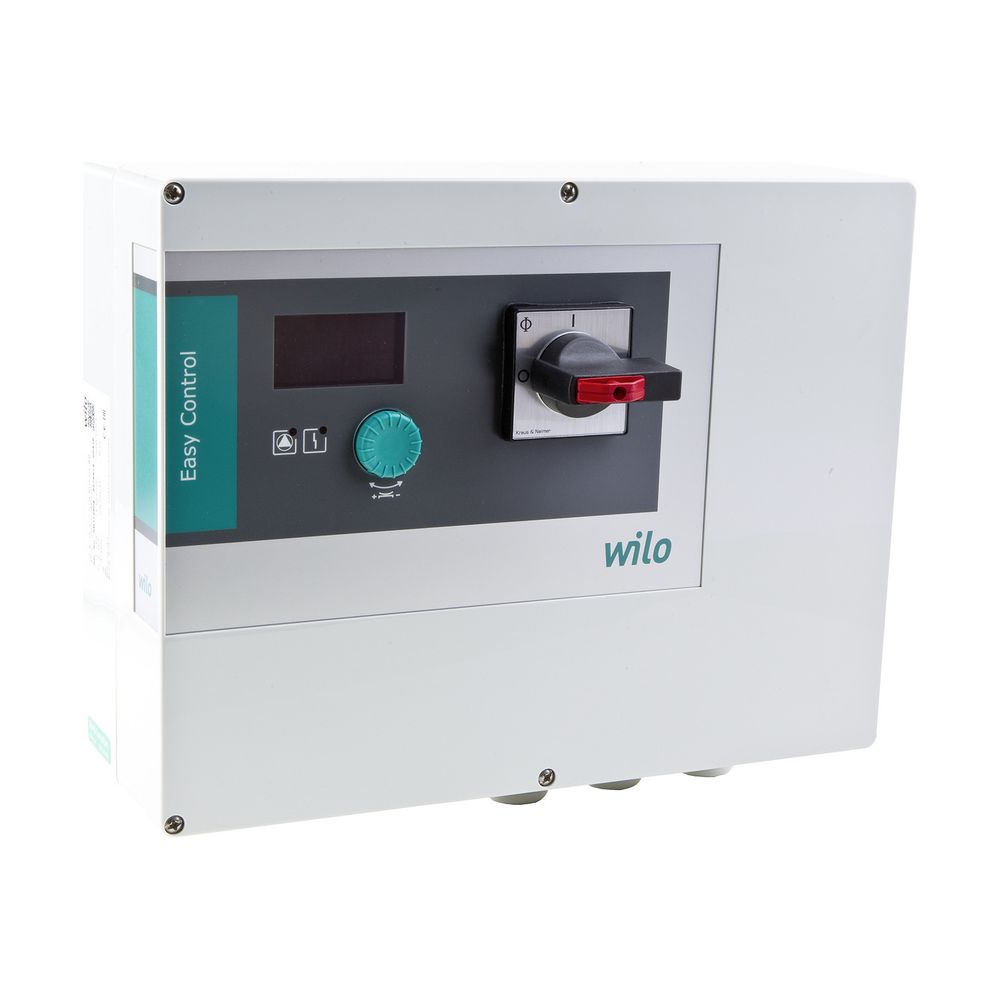

Wilo Schaltgerät Easy Control Ec-lift Ec-l-1x12a-mt34-dol-wm-ems-ips

Wilo Schaltgerät Easy Control EC-Lift EC-L-1x 12A-MT34-DOL-WM-EMS-IPS Technische Daten Werkstoff Gehaeuse: PC Laenge: 110 mm Breite: 310 mm Hoehe: 230 mm Gewicht netto ca.: 2 kg Fabrikat: Wilo Art.-Nr.: 2543212 Max. Anzahl ansteuerbarer Pumpen: 1 Phase: 1, 3 Bemessungsspannung: 220/230/380/400 V Netzfrequenz: 50, 60 Hz Min. Nennstrom: 1 A Max. Nennstrom pro Pumpe: 12 A Einschaltart: Direct online (DOL) Schutzart: IP54 Mikrocontroller-gesteuertes Schaltgerät zur niveauabhängigen Steuerung von einer Tauchmotorpumpe mittels analogen oder digitalen Signalgebern. Die Eingabe der einzelnen Parameter erfolgt durch eine symbolgestützte Menüführung und einem Bedienknopf. Funktionen Zwei unterschiedliche Betriebsarten für einen weiten Einsatzbereich: Betriebsart ”Entleeren”: Zum Entleeren von Abwasserschächten Betriebsart “Befüllen”: Zum Befüllen von Wassertanks und Zisternen Einstellbarer Überlastschutz Thermische Motorüberwachung Pumpen-Kick-Funktion Einstellbare Nachlaufzeit Drehrichtungsüberwachung Hochwasseralarm mit Zwangseinschaltung der angeschlossenen Pumpe Trockenlaufschutz Fehlerspeicher für 10 Fehlermeldungen inkl. der Störungsart Betriebsart „Ex“ zum Laden von Voreinstellungen für Ex-Anwendungen (Informationen unter dem Punkt "Auslegung" beachten!) Ausstattung Anzeige der aktuellen Betriebszustände und -daten sowie von Störungen über LC-Display und LEDs Symbolgestützte Menüführung Einstellung von Betriebsparametern und Bedienung über Bedienknopf Fernzugriff über ModBus Integrierter Alarmsummer Integrierter Druckaufnehmer Eingänge 1x analoger Präzisionseingang 4-20 mA für eine Niveausteuerung mit Niveausensor 2x digitale Eingänge für eine Niveausteuerung mit Schwimmerschalter 1x Eingang für eine Niveausteuerung mit einer Tauchglocke 1x digitaler Eingang für Wasserstandsmangel mit Schwimmerschalter (Trockenlaufschutz) 1x digitaler Eingang für Hochwassermeldung mit Schwimmerschalter (Hochwasseralarm) 1x Eingang für die thermische Wicklungsüberwachung mit Bimetall-Temperaturfühler, ein Anschluss von PTC-Fühlern ist nicht möglich! 1x Eingang für den Anschluss von Feuchtigkeitssensoren (z. B.: Motorraumleckage oder Dichtraumüberwachung) 1x digitaler Eingang für Extern Ein/Aus zur Fernein- und Fernausschaltung des Automatikmodus Ausgänge 1x potentialfreier Kontakt* für die Sammelbetriebsmeldung (SBM) 1x potentialfreier Kontakt* für die Sammelstörmeldung (SSM) 1x potentialfreier Kontakt* für die Einzelbetriebsmeldung (EBM) je Pumpe 1x potentialfreier Kontakt* für die Einzelstörmeldung (ESM) je Pumpe 1x 24 VDC-Ausgang zum Anschluss eines externen Alarmmelders 1x analoger Ausgang 0-10 V für die Ausgabe des Niveau-Istwerts * Hinweis: Spannungsversorgung muss bauseits erfolgen! Auslegung Signalgeber bauseits stellen. Schaltgeräte sind nicht explosionsgeschützt und dürfen nur außerhalb explosionsgefährdeter Bereiche eingesetzt werden. Signalgeber innerhalb von explosionsgefährdeten Bereichen müssen über einen eigensicheren Stromkreis angeschlossen werden, z. B. Zenerbarriere oder Ex-Trennrelais. Pumpen innerhalb von explosionsgefährdeten Bereichen können direkt angeschlossen werden. Hinweis! Die Betriebsanleitung liegt gedruckt in den folgenden Sprachen dem Produkt bei: DE, EN, FR, PL, RU. Alle Sprachen sind als PDF-Dateien auf einem USB-Stick beigelegt oder können hier heruntergeladen werden: https://qr.wilo.com/1401. Für die Installation und Inbetriebnahme wird ein Notebook oder Tablet mit Adobe Reader benötigt. Technische Daten Max. Anzahl ansteuerbarer Pumpen: 1 Phasen: 13 Nennspannung: 220/230/380/400 V Netzfrequenz: 50, 60 Hz Min. Nennstrom: 1 A Max. Nennstrom pro Pumpe: 12 A Einschaltart: Direkt (DOL) Schutzart: IP54 Werkstoff Gehäuse: PC Länge: 115 mm Breite: 310 mm Höhe: 230 mm Gewicht netto ca.: 2 kg Fabrikat: Wilo Art.-Nr.: 2543212 Produktspezifikation Hersteller-Warengruppe: Abwasser, Zubehör für Pumpen Hersteller-Produktgruppe: elektrisches.Zub.f.Drain/Lift Hersteller-Artikelnummer: 2543212 Anzahl der Phasen: 0 Frequenz: 50/60 Hz Schutzart (IP): IP54 Anschlussspannung: 220 - 400 Zubehör: ja Ersatzteil: nein Anzahl der Phasen: 0 Frequenz: 50/60 Hz Schutzart (IP): IP54 Anschlussspannung: 220 - 400 Zubehör: ja Ersatzteil: nein
