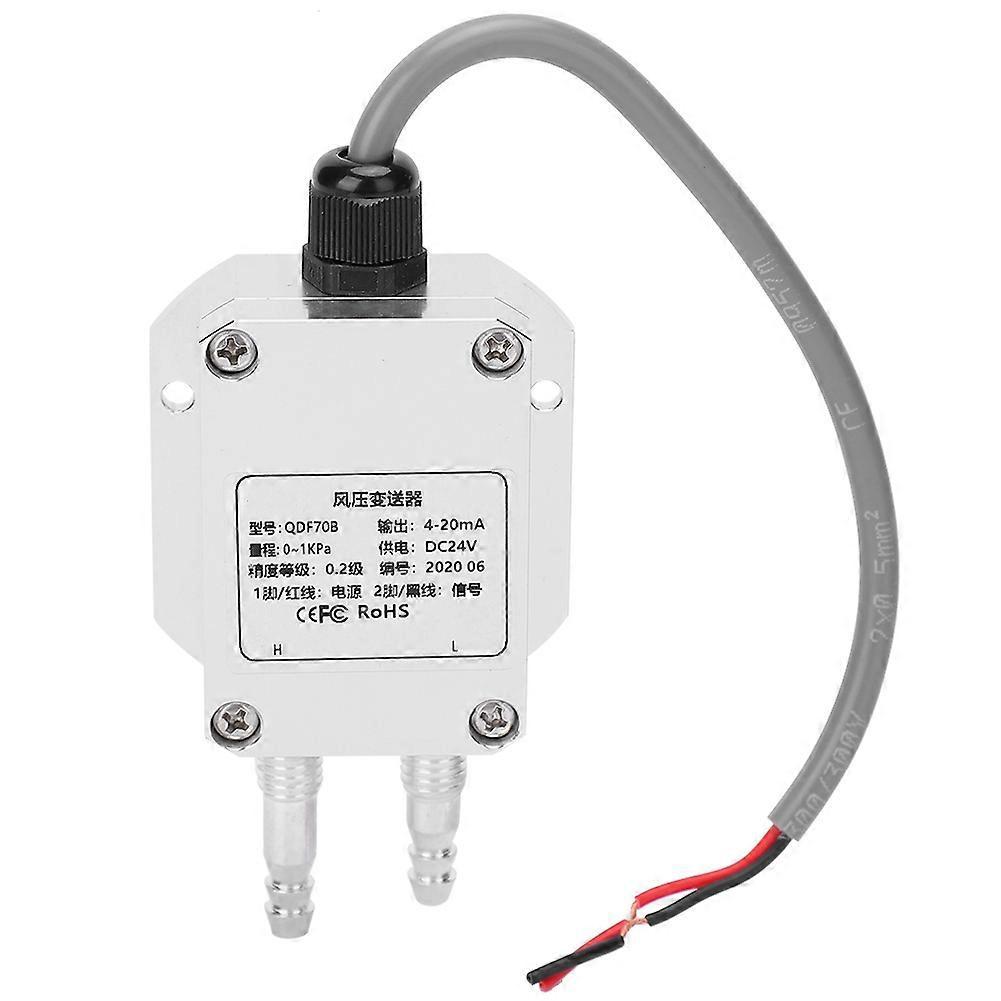

Winddrucktransmitter, Silberfarbenes Mikro-elektronikbauteil Mit Hoher Genauigkeit, 4–20 Ma, Dc 24 V (0,1 Kpa)

1. Der Winddrucktransmitter verwendet einen importierten Sensorchip, der präzise bestückt ist. 2. Dank fortschrittlicher Schaltungstechnik und Temperaturkompensation bietet der Transmitter eine überlegene Leistung und stabilere sowie genauere Messwerte. 3. Das Produkt zeichnet sich durch erhöhte Störfestigkeit und eine verlängerte Lebensdauer aus. 4. Der Winddifferenzdrucksensor ist mit einem OEM-Silizium-Piezoresistiv-Differenzkern ausgestattet und verfügt über ein Gehäuse aus Aluminiumlegierung. 5. Die beiden Druckanschlüsse (M10-Gewinde und Hahnloch) ermöglichen die direkte Montage am Messrohr oder den Anschluss an eine Druckleitung. 6. Der Sensor findet breite Anwendung in der Kesselluftversorgung, der Abluftführung und anderen Bereichen der Energie- und Druckprozesssteuerung in der Kohleindustrie. Spezifikation: Artikeltyp: Winddrucktransmitter Material: Aluminiumlegierung Farbe: Silber Spannung: DC 24 V Optionaler Messbereich: 0,1 kPa, 0,2 kPa, 0,3 kPa, 0,4 kPa, 0,5 kPa Genauigkeitsstufe: 0,2 Kompensationstemperatur: 0-50 °C Umgebungstemperatur: -20-85 °C Arbeitsmethode: Differenzdruck Nullpunkt-Temperaturdrift: ±0,03 %FS/°C Empfindlichkeitstemperatur: ±0,03 %FS/°C Überlastdruck: 300 %FS Druckanschluss: M10-Gewinde Vorgehensweise zur Inbetriebnahme: Öffnen Sie den HSM-Stecker, schrauben Sie das Edelstahlrohr ab. Sie sehen nun die Nullpunkt- und Vollbereichswiderstände, ein externes Standardnetzteil und ein Amperemeter (über 0,2 V). Die Einstellungen können wie folgt vorgenommen werden: Wenn der Transmitter nicht unter Druck steht, stellen Sie den Nullpunktwiderstand so ein, dass der Ausgangsstrom 4 mA beträgt. Der Messumformer wird bis zum Skalenendwert beaufschlagt und der Endwertwiderstand so eingestellt, dass der Ausgangsstrom 20 mA beträgt. Wiederholen Sie die obigen Schritte zwei- bis dreimal, bis das Signal normal ist. Ziehen Sie nach der Justierung die Schutzkappe fest. Lieferumfang: 1 x Winddruckmessumformer
