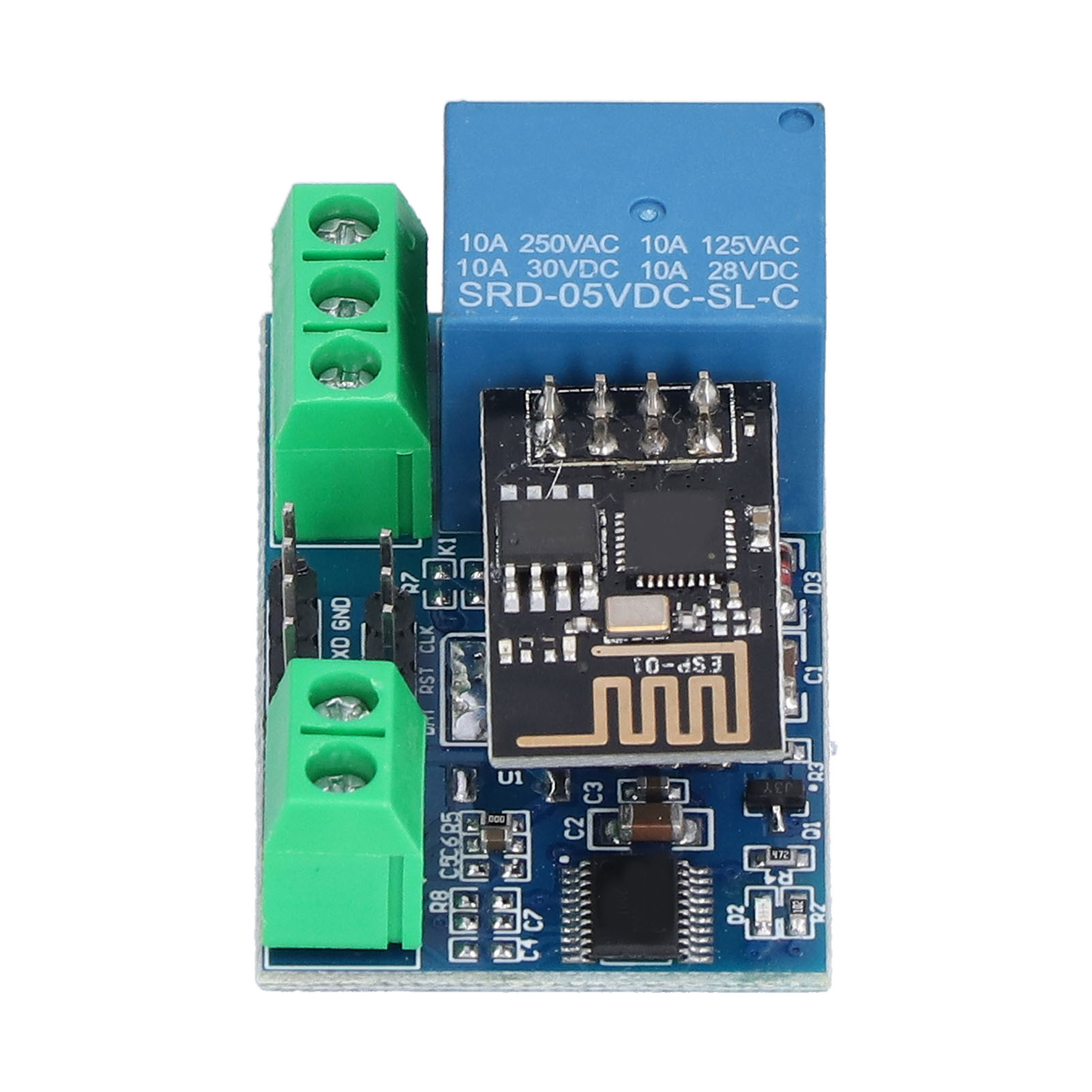

Wlan-relaismodul, Fernsteuerung Per Mobil-app, Für 5v Smart-home-automatisierungssystem Esp8266

1. Integriertes ESP8266-WLAN-Modul: Bis zu 5 Clients können gleichzeitig im Access-Point-Modus verbunden werden. Serielle Befehle können über eine mobile App an das Modul gesendet werden, um das Relais im lokalen Netzwerk drahtlos zu steuern. 2. Das Modul bietet zwei Betriebsmodi: Entweder ist das Smartphone direkt mit dem WLAN-Modul verbunden, oder sowohl Smartphone als auch WLAN-Modul sind mit dem Router verbunden. 3. Im Freien beträgt die maximale Reichweite des mit dem WLAN-Modul verbundenen Smartphones 400 Meter. 4. Wenn sowohl das WLAN-Modul als auch das Smartphone gleichzeitig mit dem Router verbunden sind, hängt die Reichweite von der Signalstärke des Routers ab. 5. Integriertes 5-V-, 10-A-/250-V-AC-/10-A-/30-V-DC-Relais, ausgelegt für 100.000 Schaltzyklen, diodengeschützt gegen Überhitzung und mit kurzer Reaktionszeit. Produkttyp: WLAN-Relaismodul. Abmessungen: ca. Funktionsbeschreibung der Platine (45 x 28 mm): IN+, IN-: 5-V-Stromversorgung; TX, RX, GND: Serielle Debugging-Pins. Maximale Reichweite: ca. 400 Meter. 1. Das integrierte ESP8266-WLAN-Modul bietet drei Betriebsmodi: STA (Client), AP (Access Point) und STA+AP (Client + Access Point). Wählen Sie den passenden Betriebsmodus für das WLAN-Modul. 2. Zur Konfiguration des Moduls benötigen Sie eine serielle Debugging-Software und einen USB-TTL-Konverter, um AT-Befehle vom Computer zu senden. Verbinden Sie die RX-, TX- und GND-Pins des USB-TTL-Konverters mit den entsprechenden Pins des Moduls. Schließen Sie IN+ und IN- an die 5-V-Stromversorgung an. 3. Die Standard-Baudrate des WLAN-Moduls beträgt üblicherweise 115.200 oder 9.600 und kann durch Senden von AT-Befehlen geändert werden, z. B.: AT+CIOBAUD-115200. Im Allgemeinen wird empfohlen, beim Programmieren 115.200 zu verwenden. Stellen Sie daher sicher, dass die Baudrate des ESP8266 mit der des WLAN-Moduls übereinstimmt. Öffnen Sie im Betriebsmodus 1 (Telefon direkt mit dem WLAN-Modul verbunden) die serielle Port-Debugging-Software auf Ihrem Computer und senden Sie die folgenden AT-Befehle, um das WLAN-Modul zu konfigurieren: 1. AT+CWMODE-2: AP-Modus auswählen; 2. AT+RST: Zurücksetzen; 3. AT+CIPMUX-1: Mehrere Verbindungen öffnen; 4. AT+CIPSERVER-1,8080: TCP-Dienst aktivieren und Portnummer festlegen; 5. AT+CIFSR: IP-Adresse im AP-Modus überprüfen. Beispiel: APIP, "192.168.4.1". 6. Verbinden Sie ein Android-Telefon mit dem vom WLAN-Modul bereitgestellten Zugangspunkt (AP). 7. Öffnen Sie nach Verbindungsaufbau die mobile Anwendung „TCP-Verbindung“. 8. Tippen Sie auf die Verbindung. Ändern Sie nach Verbindungsaufbau die Taste und geben Sie die Relaissteuerungsbefehle ein (achten Sie darauf, Hexadezimaldarstellung auszuwählen). Im Betriebsmodus 2 (Telefon und WLAN-Modul gleichzeitig mit dem Router verbunden) öffnen Sie die serielle Port-Debugging-Software auf dem Computer und senden Sie die folgenden AT-Befehle zur Konfiguration des WLAN-Moduls: 1. AT+CWMODE-1, STA-Modus auswählen; 2. AT+RST, Zurücksetzen; 3. AT+CWJAP="ssid,"Passwort", WLAN-Modul mit dem Router verbinden. Beispiel: AT+CWJAP="LCTECH,"12345678". 4. AT+CIPMUX-1, Mehrere Verbindungen öffnen; 5. AT+CIPSERVER-1, 8080, TCP-Dienst aktivieren, Portnummer einstellen; 6. AT+CIFSR, IP-Adresse im STA-Modus prüfen, z. B.: STAIP, "10.168.1.154"; 7. Mobiltelefon mit dem Router verbinden; 8. Mobile App öffnen: "TCP-Verbindung". 1 x WLAN-Relaismodul
