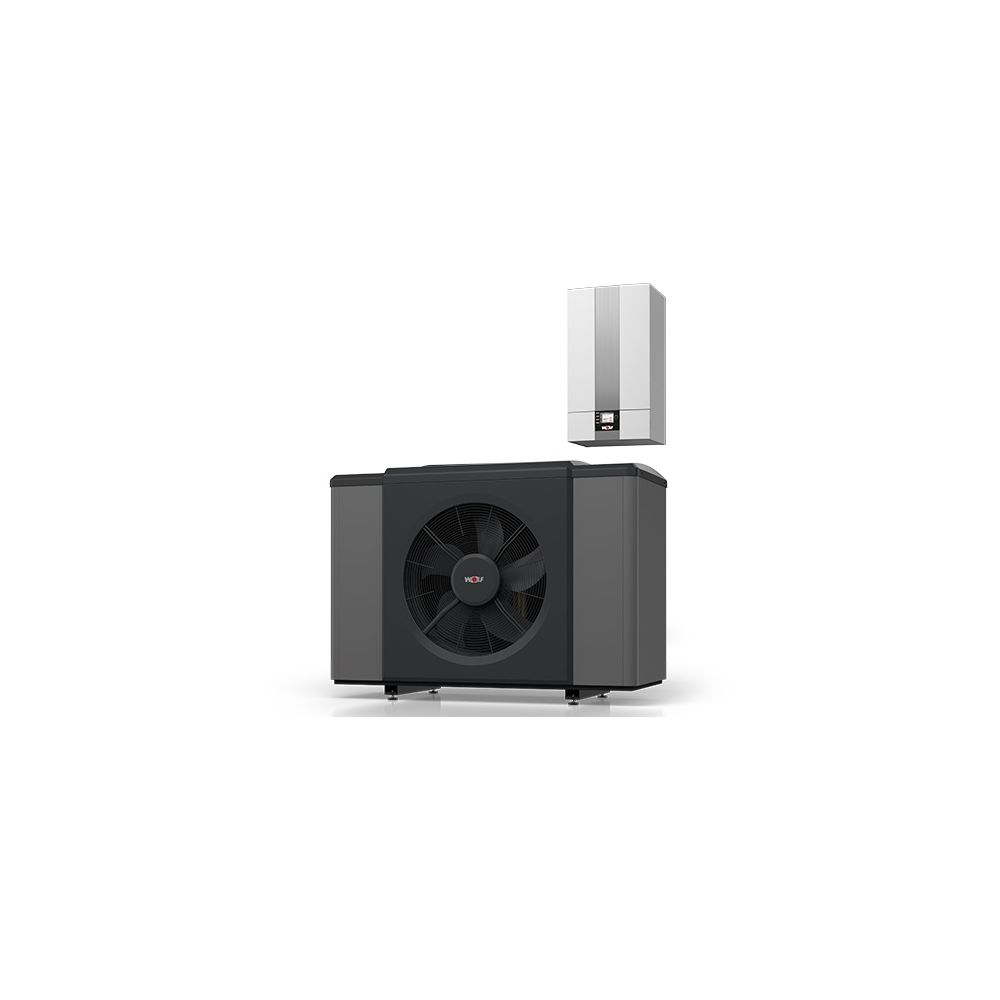

Wolf Paket Cha-center 20/24 Luft-wasser-wärmepumpe Monoblock, R290, 9,7kw Bei A7/w35, 400v, Mit E-heizelement

Wolf Paket CHA-Center 20/24 Luft-Wasser-Wärmepumpe Monoblock, R290, 9,7kW bei A7/W35, 400V, mit E-Heizelement Der Wolf Paket CHA-Center 20/24 ist eine Luft-Wasser-Wärmepumpe Monoblock mit dem natürlichen Kältemittel R290 (Propan) und einer Heizleistung von 9,7 kW bei A7/W35. Das Gerät arbeitet modulierend und energieeffizient für Heiz- und Kühlbetrieb sowie Warmwasserbereitung, auch bei niedrigen Außentemperaturen. Es ist mit einem integrierten 9 kW Elektroheizelement ausgestattet und eignet sich für Innen- und Außenaufstellung. Wie funktioniert die Wolf CHA-Center 20/24 Wärmepumpe? Die Wärmepumpe nutzt eine stufenlose elektrische Leistungsregelung mit Inverter-Technik, die einen effizienten Teillastbetrieb mit hohem Modulationsbereich ermöglicht. Zwei unabhängig gesteuerte Expansionsventile sorgen für einen hohen COP im Heiz- und Kühlbetrieb. Der strömungsoptimierte Rippenrohr-Verdampfer mit hydrophober Schutzbeschichtung reduziert den Abtaubedarf und erhöht die Laufzeiten. Die Verdampferabtauung erfolgt über Kreislaufumkehr. Ein hermetisch gekapselter Scroll-Verdichter ermöglicht eine dauerhafte Dichtheit des Kältekreises. Welche Komponenten sind in der Außeneinheit integriert? Die Außeneinheit verfügt über eine stabile, UV-beständige Gehäusekonstruktion mit schalldämmenden Komponenten im EPP-Kern. Ein EC-Axialventilator im Eulenflügeldesign sorgt für einen hohen Luftdurchsatz bei reduziertem Geräuschpegel. Vorlauf- und Rücklaufsensoren sind integriert, ebenso wie ein Metallschutzgitter zum Schutz des Verdampfers. Die Anschlüsse für Vor- und Rücklauf sind unter- und rückseitig zubehörlos möglich. Die Außeneinheit kann auf dem Boden oder an Boden- bzw. Wandkonsolen montiert werden. Welche Funktionen bietet die Inneneinheit? Die Inneneinheit ist mit einer hocheffizienten Umwälzpumpe (EEI kleiner als 0,21) für Heizkreis und Warmwasserbetrieb ausgestattet. Eine Spreizungsregelung erfolgt über die Pumpendrehzahl. Ein 3-Wege-Umschaltventil ermöglicht den Betrieb für Heizen, Kühlen und Warmwasserbereitung. Ein integrierter Wärmemengenzähler nach BAFA misst den Durchfluss, und ein Heizwasserdrucksensor warnt bei niedrigem Wasserdruck. Die Inneneinheit ist gedämmt und enthält ein Heizkreissicherheitsventil (3 bar), einen Kunststoffablaufschlauch (Innen-Ø 19 mm), einen manuellen Entlüfter sowie ein analoges Druckmanometer. Die Steuerung umfasst vielfältige Eingänge und Ausgänge für externe Ansteuerungen und ist mit Bedienmodulen BM-2 oder AM erweiterbar. Wie ist die Wärmepumpe steuerbar und vernetzt? Die Regelung der Inneneinheit unterstützt eBUS, Speicher- und Außenfühler, S0-Schnittstelle, Smart Grid, PV-Anhebung sowie parametrierbare Eingänge und Ausgänge für externe Geräte. Die optionale Internetschnittstelle Wolf Link Home (LAN, WLAN) ermöglicht die Nutzung der Smartset App und des Smartset-Portals zur Fernsteuerung, Optimierung und Parametrierung. Die Einbindung in Smarthome-Systeme über Alexa Skills ist ebenfalls möglich. Welche Leistungs- und Effizienzwerte bietet die Wärmepumpe? Die Heizleistung beträgt 9,7 kW bei A7/W35 mit einem COP von 5,7. Die maximale Heizwassertemperatur im reinen Wärmepumpenbetrieb liegt bei 70 °C, mit dem integrierten Elektroheizelement sind bis zu 75 °C möglich. Die Jahreszeitbedingte Raumheizungs-Energieeffizienz (SCOP) liegt bei 205 % (35 °C) und 152 % (55 °C). Die Kühlleistung beträgt 9,7 kW bei A35/W18 mit einem EER von 5,8. Der Luftdurchsatz im Nennbetriebspunkt beträgt 6400 m³/h. Die Wärmepumpe ist für den Betrieb bei Lufttemperaturen von -22 °C bis +40 °C im Heizbetrieb und +10 °C bis +45 °C im Kühlbetrieb ausgelegt. Welche Sicherheits- und Normanforderungen erfüllt das Gerät? Die Wärmepumpe entspricht den gültigen Normen und Sicherheitsvorschriften, ist EHPA-zertifiziert und erfüllt die Druckgeräterichtlinie 2014/68/EU. Der Kältekreis ist technisch dicht verifiziert. Die Aufstellung der Außeneinheit und die Einhaltung der Sicherheitsabstände erfolgen gemäß der WOLF Montage- und Bedienungsanleitung. Die Schutzart der Außeneinheit beträgt IP24, die der Inneneinheit IP20. Technische Daten Heizleistung bei A7/W35: 9,7 kW COP bei A7/W35: 5,7 Maximale Heizwassertemperatur: 70 °C (WP-Betrieb), 75 °C (mit Elektroheizelement) Kältemittel: R290 (Propan), GWP 3 Abmessungen Außeneinheit (BxHxT): 1700 x 1300 x 756 mm Abmessungen Inneneinheit (BxHxT): 440 x 790 x 340 mm Gewicht Außeneinheit / Inneneinheit: 230 / 27 kg Luftdurchsatz: 6400 m³/h Schallleistungspegel bei Nenn-Wärmeleistung: 53 dB(A) Schutzart Außeneinheit: IP24 Schutzart Inneneinheit: IP20 Spannung: 400 V Der Wolf Paket CHA-Center 20/24 bietet eine effiziente und flexible Lösung für Heiz-, Kühl- und Warmwasserbetrieb mit hoher Energieeffizienz und moderner Steuerungstechnik. Die Kombination aus natürlichem Kältemittel, modulierendem Betrieb und integriertem Elektroheizelement ermöglicht eine zuverlässige Wärmeversorgung mit einer Heizleistung von 9,7 kW bei A7/W35 und einer maximalen Heizwassertemperatur von 75 °C. Produkts
