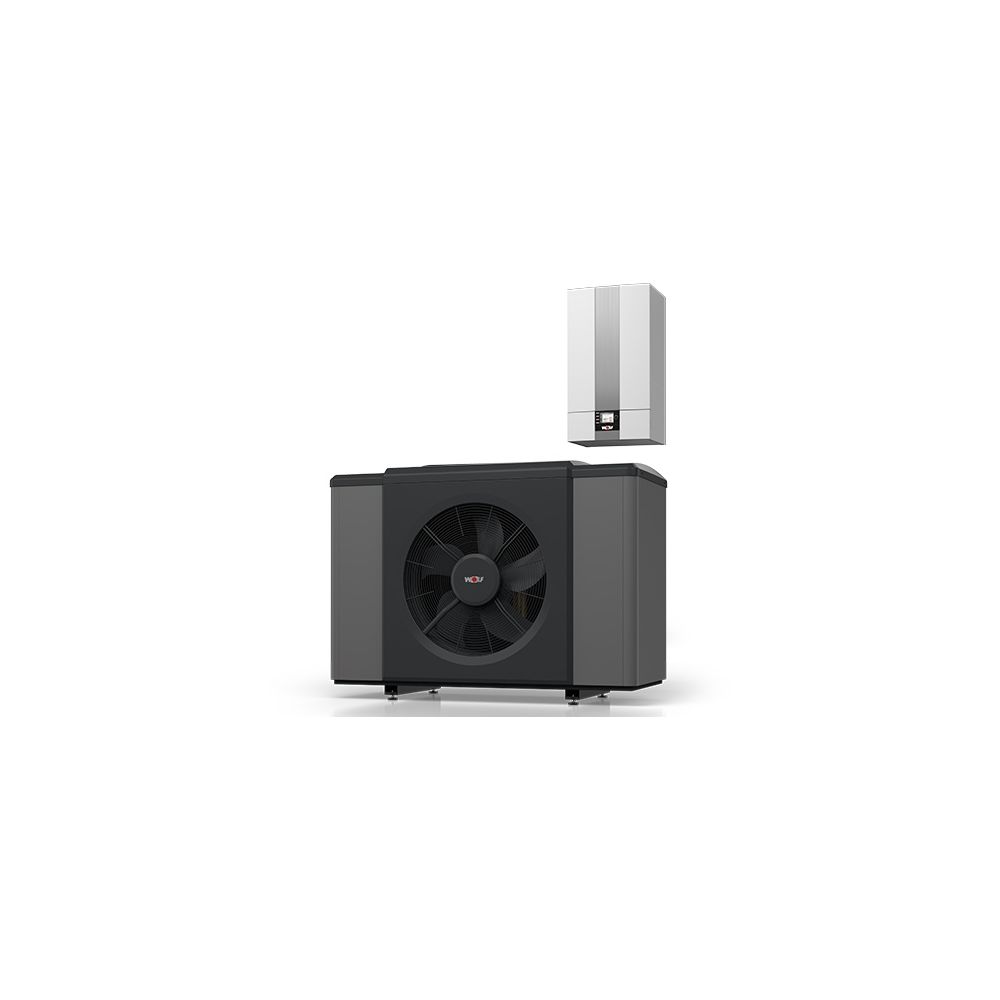

Wolf Paket Cha-center 20/24 Luft-wasser-wärmepumpe Monoblock, R290, 9,7kw Bei A7/w35, 400v, Ohne E-heizelement

Wolf Paket CHA-Center 20/24 Luft-Wasser-Wärmepumpe Monoblock, R290, 9,7kW bei A7/W35, 400V, ohne E-Heizelement Der Wolf Paket CHA-Center 20/24 ist eine modulierende Luft-Wasser-Wärmepumpe Monoblock mit natürlichem Kältemittel R290 (Propan) und einer Heizleistung von 9,7 kW bei A7/W35. Das Gerät arbeitet energieeffizient für Heiz- und Kühlbetrieb sowie Warmwasserbereitung, auch bei niedrigen Außentemperaturen. Es ist für Innen- und Außenaufstellung geeignet und bietet eine Vorlauftemperatur von bis zu 70 °C im reinen Wärmepumpenbetrieb, was einen sicheren Schutz vor Legionellen unterstützt. Wie ist die Wärmepumpe konstruiert und welche Kältemitteltechnologie wird verwendet? Die Außeneinheit verfügt über eine stabile, UV-beständige Gehäusekonstruktion mit schalldämmenden Komponenten im EPP-Kern. Der Kältekreis nutzt das natürliche Kältemittel R290 mit einem sehr niedrigen Treibhauspotenzial (GWP 3). Ein hermetisch gekapselter Scroll-Verdichter sorgt für dauerhafte Dichtheit. Für Heiz- und Kühlbetrieb sind zwei unabhängig gesteuerte Expansionsventile integriert, die einen hohen COP ermöglichen. Der strömungsoptimierte Rippenrohr-Verdampfer besteht aus Kupferrohren mit Aluminiumlamellen und einer hydrophoben Schutzbeschichtung, die längere Laufzeiten ohne Abtaubedarf erlaubt. Ein wärmegedämmter Plattenwärmetauscher aus Edelstahl 1.4301 dient als Verflüssiger. Vorlauf- und Rücklaufsensoren sind im Gerät integriert. Der hydraulische und elektrische Anschluss ist unter- und rückseitig ohne zusätzliches Zubehör möglich. Ein EC-Axialventilator im Eulenflügeldesign mit Ventilatorschutzgitter nach DIN EN 13857 trägt zu einer hohen Jahresarbeitszahl bei. Welche Funktionen und Regelungen bietet die Inneneinheit? Die wandhängende Inneneinheit ist mit einer hocheffizienten Umwälzpumpe (EEI < 0,21) für Heizkreis und Warmwasserbetrieb ausgestattet, deren Drehzahl automatisch über die Spreizungsregelung gesteuert wird. Ein 3-Wege-Umschaltventil ermöglicht den Betrieb für Heizen, Kühlen und Warmwasserbereitung. Ein integrierter Wärmemengenzähler erfasst den Verbrauch, während ein Heizwasserdrucksensor bei niedrigem Druck eine Warnmeldung ausgibt. Die Inneneinheit ist gedämmt und enthält ein Heizkreissicherheitsventil (3 bar), einen manuellen Entlüfter sowie ein analoges Druckmanometer. Die Steuerung bietet vielfältige Eingänge und Ausgänge für externe Sensoren und Komponenten, inklusive Smart-Grid-Ready-Funktionalität und Fernsteuerungsmöglichkeiten. Die Montage erfolgt wandhängend mit Einhängewinkel, optional auch an der Decke oder auf dem Boden mittels Gerätekonsole. Wie effizient arbeitet die Wärmepumpe und welche Leistungsdaten sind relevant? Die Wärmepumpe erreicht bei A7/W35 eine Heizleistung von 9,7 kW mit einem COP von 5,7. Der Leistungsbereich liegt bei 3,7 bis 24,0 kW. Die jahreszeitbedingte Raumheizungs-Energieeffizienz (SCOP) beträgt 5,2 bei 35 °C und 3,88 bei 55 °C Vorlauftemperatur. Die Kühlleistung liegt bei 9,7 kW (EER 5,8) bei A35/W18 und 8,3 kW (EER 3,7) bei A35/W7. Die Wärmepumpe ist mit einer stufenlosen Inverter-Technik ausgestattet, die eine hohe Modulationsrate von 22 bis 100 Prozent ermöglicht und so einen effizienten Teillastbetrieb sicherstellt. Welche Geräusch- und Betriebsgrenzen sind zu beachten? Der Schallleistungspegel der Außeneinheit beträgt bei Nenn-Wärmeleistung 53 dB(A), tagsüber maximal 66 dB(A) und im reduzierten Nachtbetrieb 58 dB(A). Die Betriebsgrenzen für den Heizbetrieb liegen zwischen -22 °C und +40 °C Lufttemperatur, für den Kühlbetrieb zwischen +10 °C und +45 °C. Die maximale Heizwassertemperatur im Wärmepumpenbetrieb beträgt 70 °C. Die Aufstellung der Außeneinheit erfolgt auf dem Boden oder auf Boden- bzw. Wandkonsolen. Wie ist die Wärmepumpe vernetzt und steuerbar? Die Wärmepumpe ist Smart-Grid-Ready und hybridfähig für ökologischen oder ökonomischen Betrieb. Eine optionale Internetschnittstelle Wolf Link Home (LAN, WLAN) ist beigelegt und ermöglicht die Nutzung der Smartset App sowie des Smartset-Portals zur Fernsteuerung, Optimierung und Parametrierung. Die Integration in Smarthome-Systeme über Alexa Skills ist möglich. Die Steuerung unterstützt diverse Schnittstellen wie eBUS, S0, 0-10 V und parametrierbare Ein- und Ausgänge für eine flexible Anbindung externer Komponenten. Technische Daten Heizleistung bei A7/W35: 9,7 kW COP bei A7/W35: 5,7 Maximale Vorlauftemperatur: 70 °C Kältemittel: R290 (Propan), GWP 3 Abmessungen Außeneinheit (BxHxT): 1700 x 1300 x 756 mm Abmessungen Inneneinheit (BxHxT): 440 x 790 x 340 mm Gewicht Außeneinheit/Inneneinheit: 230 / 27 kg Schallleistungspegel bei Nennleistung: 53 dB(A) Modulationsrate Kompressor: 22 - 100 % Schutzart: IP24 Der Wolf Paket CHA-Center 20/24 Luft-Wasser-Wärmepumpe Monoblock überzeugt durch hohe Energieeffizienz, flexible Einsatzmöglichkeiten im Heiz- und Kühlbetrieb sowie eine sichere Warmwasserbereitung bis 70 °C. Die Kombination aus natürlichem Kältemittel, moderner Inverter-Technik und umfangreicher Steuerungstechnik sorg
