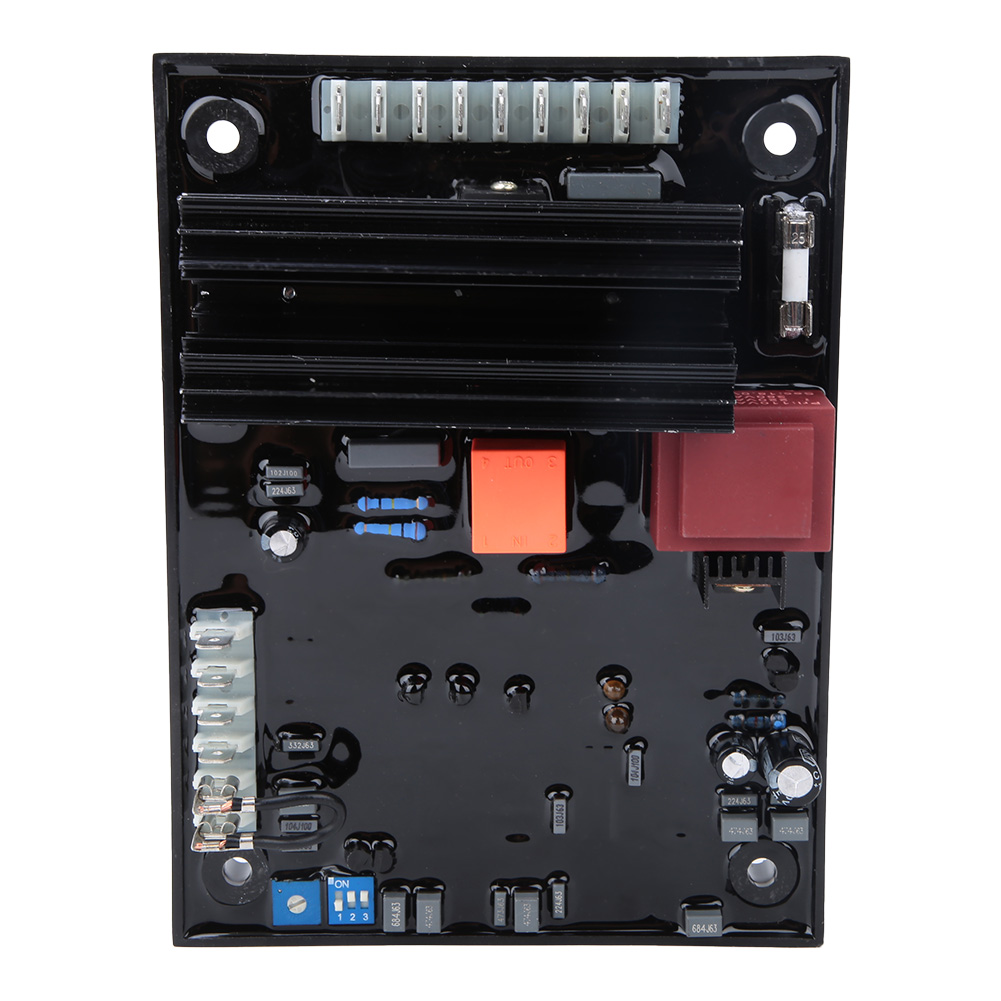

Wt-3 Automatischer Spannungsregler Generator Teile

Willkommen in unserem Shop! Dieser automatische Spannungsregler (AVR) ist für alle Arten von kleinen und mittelgroßen Generatoren geeignet. Er regelt die Ausgangsspannung eines Generators mithilfe des Prinzips der PWM-gesteuerten Gleichstromerregung in Kombination mit bestimmten Generatorcharakteristika. Es kann mit Permanentmagnetgeneratoren (PMG), Oberwellengeneratoren, Vollharmonischengeneratoren und Generatoren mit Hilfswicklungserregung, Netzeinspeisungen usw. verwendet werden. Es bietet hohe Stabilität, schnelle Reaktionszeit sowie einfache Installation und Wartung. Es kann die Ausgangsspannung des Generators mit einer Niederfrequenzschutzeinstellung anpassen. Produkttyp: Automatischer Spannungsregler. Normale Betriebsumgebung: - Umgebungstemperatur: -20 °C bis 60 °C - Höhe: 8 V AC, 35 Hz - Parallel-Stromwandler: Nennstromverhältnis eines gemeinsamen Stromwandlers Verdrahtung: 1. V0–V220, V0–V380: Spannungsmesseingang. 2. E+, E-: Erregerausgang. 3. X1–X2: Leistungseingangsklemmen; dieses Netzteil kann PMG, Vollharmonische, Hilfswicklung, Netzstrom usw. versorgen. 4. S1-S2: Stromkompensationseingang, Sekundärseite des Stromwandlers mit 1 A. 5. VR1-VR2: Fernspannungsregelung, angeschlossen an einen 1 kΩ/1 W Einstellwiderstand. Stellen Sie den Einstellwiderstand zunächst auf etwa die Mittelstellung ein und verbinden Sie ihn mit VR1 und VR2. Stellen Sie anschließend die AVR-Spannung mit dem Potentiometer auf die gewünschte Spannung ein. Der Einstellwiderstand ermöglicht eine Anpassung der Ausgangsspannung um ±20 V. 6. A1-A2: Anschluss einer externen Gleichspannungsquelle zur Steuerung der Generatorausgangsspannung, angeschlossen an eine ±1-V-Spannungsquelle. Mit dem TRIN-Potentiometer beträgt der Einstellbereich -20 V bis +20 V. Einstellungen: 1. OTLT: Regelt die Generatorausgangsspannung; Drehen im Uhrzeigersinn (CW) verringert die Ausgangsspannung, Drehen gegen den Uhrzeigersinn (CCW) erhöht sie. 2. STAB: Regelt die Spannungsstabilität des Generators; Drehung im Uhrzeigersinn erhöht die Stabilität, Drehung gegen den Uhrzeigersinn verringert sie. 3. UFRO: Regelt den Unterfrequenzschutz; Drehung im Uhrzeigersinn verringert die Frequenz, Drehung gegen den Uhrzeigersinn erhöht sie. 4. DIP: Regelt das V/Hz-Reduktionsverhältnis beim Unterfrequenzschutz; Drehung im Uhrzeigersinn verringert es, Drehung gegen den Uhrzeigersinn erhöht es. 5. DROOP: Regelt die Stromkompensation; Drehung im Uhrzeigersinn verringert es, Drehung gegen den Uhrzeigersinn erhöht es. 6. TRIM: Regelt die analoge Eingangsspannung; Drehung im Uhrzeigersinn verringert es, Drehung gegen den Uhrzeigersinn erhöht es. Dieses Potentiometer befindet sich vorne links am AVR. Lieferumfang: 1 x Automatischer Spannungsregler.
