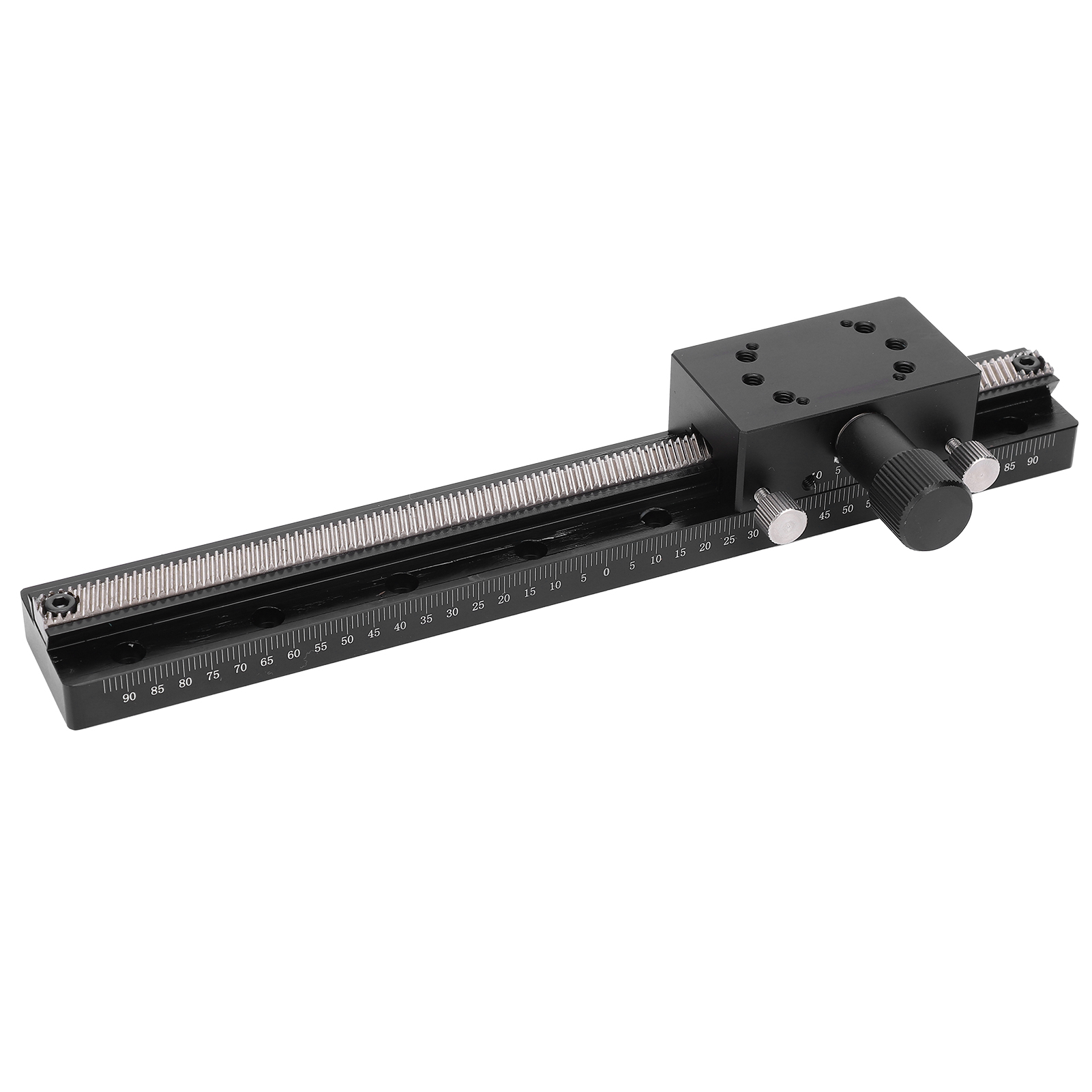

X-achsen-feinjustierungsplattform Lineartisch Aus Aluminiumlegierung Gleitblock Hc30a200

1. Das Hauptgehäuse besteht aus einer leichten, robusten und abriebfesten Aluminiumlegierung und ist bruch- sowie korrosionsbeständig. 2. Die Steuerung erfolgt über einen Drehknopf mit Schwalbenschwanzführung. Hohe Genauigkeit, sanfte und stabile Bewegung. 3. Mit Sicherheitsvorrichtung für den rechten Winkel. Manuelle Drehung des Knopfes zum Vorschieben des Getriebes. 4. Kompakte Größe, leicht zu transportieren und zu lagern, komfortabel in der Anwendung und leistungsstark. 5. Sorglos einsetzbar dank strenger Qualitätskontrolle. Produkttyp: Manuelle Feineinstellungsplattform für die X-Achse. Modell: HC30-A200. Tischgröße: ca. 50 x 30 mm. Gesamthöhe: ca. 28 mm. Bewegungsrichtung: Führung. Schienentyp: Schwalbenschwanzführung. Anzahl der Gewindebohrungen für die Arbeitsplatte: 6. Durchmesser der Gewindebohrungen: ca. 4 mm. Tiefe der Gewindebohrungen: ca. 5 mm / 0,2 Zoll Belastbarkeit: 29,4 N Verfahrweg: ± ca. 90 mm / 3,5 Zoll Minimale Skala: 0,01 mm Parallelität: 0,1 mm Bewegliche Parallelität: ≤ 0,1 mm / 60 mm Befestigungslochabstand: Ca. 25 mm / 1 Zoll Senktiefe: Ca. 3,5 mm / 0,1 Zoll Größe: Ca. 30 mm / 1,2 Zoll 25 mm / 1 Zoll 20 mm / 0,8 Zoll 15 mm / 0,6 Zoll 50 mm / 2 Zoll 19,1 mm / 0,8 Zoll 28 mm / 1,1 Zoll 10 mm / 0,4 Zoll 16,8 mm / 0,7 Zoll 27,8 mm / 1,1 Zoll 10,9 mm / 0,4 Zoll 12,5 mm / 0,5 Zoll 6 mm / 0,2 Zoll 1 x X-Achsen-Plattform zur manuellen Feineinstellung
