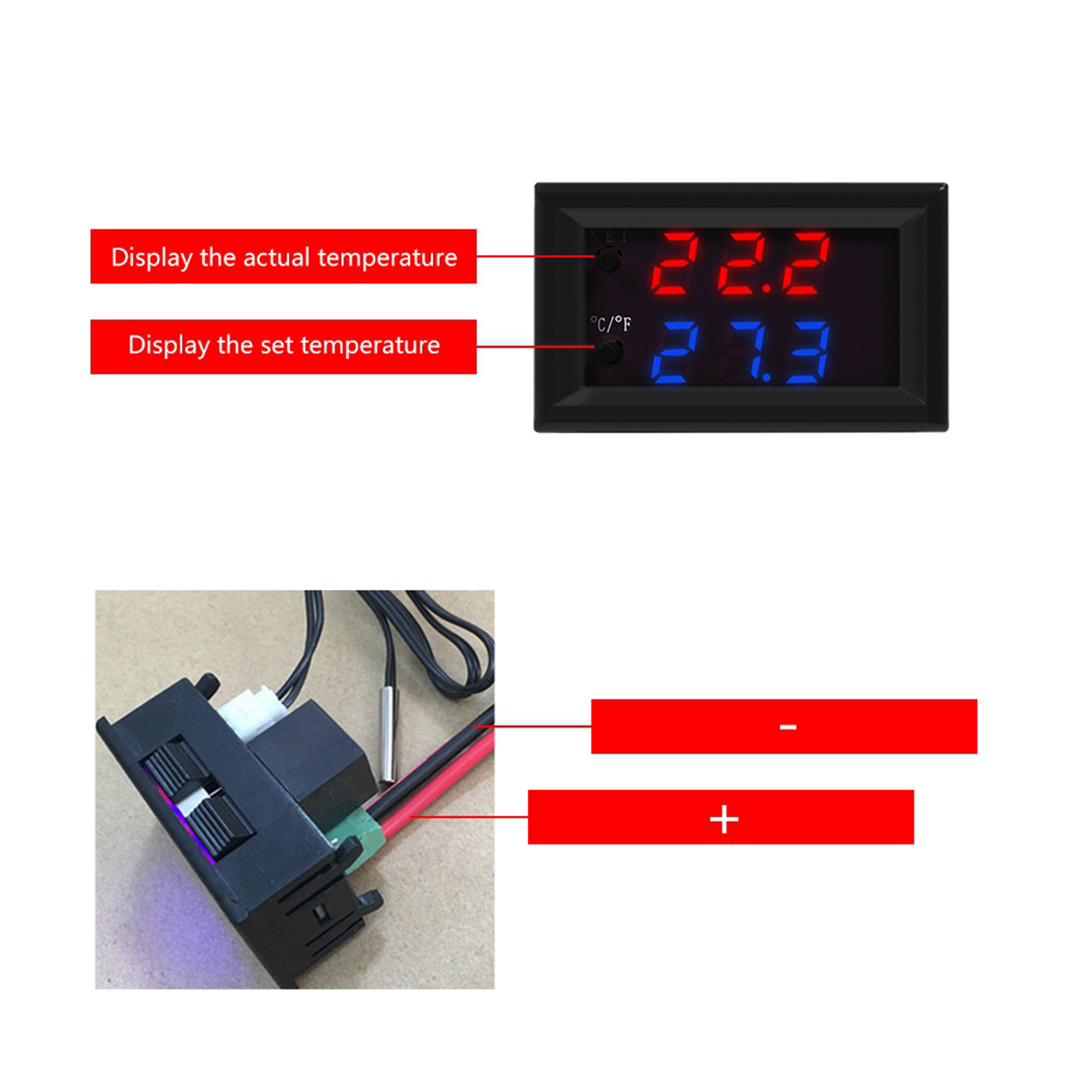

Xd-2048 Led-digitalthermostat, 12v-mikroprozessor-temperaturregler

Willkommen in unserem Shop! Dieser digitale Temperaturregler mit seinem eleganten Display ermöglicht Ihnen die Einstellung des Celsius- oder Fahrenheit-Modus nach Ihren Bedürfnissen. Er zeichnet sich durch hohe Präzision, hohe Empfindlichkeit und hervorragende Stabilität aus und gewährleistet so eine zuverlässige Leistung in verschiedenen Anwendungen. **Hauptmerkmale:** - Erweiterter Temperaturmessbereich: -50 °C bis 110 °C, mit Überhitzungsschutz. - Kann direkt oder flächenbündig in Schaltschränke von Industrieanlagen eingebaut werden – bequem und schnell. - Weit verbreitet in Inkubationsräumen, Gerätegehäusen, Klimaanlagen, zur Temperaturregelung und -überwachung sowie in anderen Bereichen. **Technische Daten:** - Eingangsspannung: DC 12 V, DC 24 V (optional) - Temperaturmessbereich: -50 °C bis 110 °C - Auflösung: -9,9 °C bis 99,9℃: 0,1℃; Andere Temperaturbereiche: 1℃ - Messgenauigkeit: 0,1℃ - Regelgenauigkeit: 0,1℃ - Genauigkeit der Rücklaufdifferenz: 0,1℃ - Aktualisierungsrate: 0,5 Sekunden - Hochtemperaturschutz: 0 bis 110℃ - Messeingang: Wasserdichter NTC-Sensor (10 kΩ 0,5 %) - Ausgang: 20-A-Relais - Umgebungsbedingungen: Betriebstemperatur: -10℃ bis 60℃; Luftfeuchtigkeit: 20 % bis 85 % - Größe: 4,8 x 2,8 cm / 1,89 x 1,10 Zoll - Ruhestrom: ≤ 35 mA - Anlaufstrom: ≤ 65 mA **Gebrauchsanweisung:** Nachdem Sie die Stromversorgung und die Last angeschlossen haben (siehe Schaltplan), können Sie den Regler einschalten. Die rote Farbe zeigt die gemessene Temperatur an. Mit der nächsten blauen (oder roten) Farbe können Sie die gewünschte Temperatur einstellen. Wenn die aktuelle Temperatur angezeigt wird, drücken Sie die SET-Taste, sodass die Einstellungsnummer blinkt. Warten Sie nach Abschluss der Einstellung 3 Sekunden, bis der Regler automatisch zurückgesetzt wird. Der Regler schaltet das Relais automatisch basierend auf der voreingestellten Temperatur ab. Dieser Sensor kann verschiedene Hochleistungslasten unterstützen. Stellen Sie sicher, dass die Verkabelung korrekt ist. **Beschreibung der LEDs und Digitalanzeigen:** - LED aus: Relais abgeschaltet; LED leuchtet: Relais geschlossen. - Digitalanzeige: "LLL" bedeutet einen offenen Sensorkreis; "HHH" bedeutet eine Messung außerhalb des Messbereichs; der Regler trennt das Relais zwangsweise; "---" bedeutet Hochtemperaturschutz. **Beschreibung der Parameterfunktionen:** Halten Sie die SET-Taste fünf Sekunden lang gedrückt, um das Hauptmenü aufzurufen. Verwenden Sie STC (+) und C/F (-), um zwischen P0 und P8 zu navigieren. Um einen Parameter anzupassen, drücken Sie gleichzeitig STC (+) und C/F (-), um den Wert blinken zu lassen, stellen Sie ihn dann mit diesen Tasten ein und bestätigen Sie die Einstellung durch erneutes gleichzeitiges Drücken. **Beispieleinstellung für Kühlgeräte:** 1. Stellen Sie Code P0 auf Modus C ein. 2. Wenn die aktuelle Temperatur angezeigt wird, drücken Sie SET, stellen Sie die Kühlabschalttemperatur mit C/F (+) und SET (-) ein und warten Sie 3 Sekunden, um die Einstellung zu bestätigen. 3. Stellen Sie die Rücklaufdifferenz in P1 ein (z. B. wenn die Abschalttemperatur 25 °C beträgt und Sie bei 28 °C starten möchten, stellen Sie P1 auf 3). 4. Das System beginnt oberhalb von 28 °C mit dem Kühlen und stoppt bei 25 °C. **Beispieleinstellung für eine Heizeinheit:** 1. Stellen Sie Code P0 auf Modus H ein. 2. Stellen Sie die Heizabschalttemperatur wie oben beschrieben ein. 3. Stellen Sie die Rücklaufdifferenz in P1 ein (z. B. wenn die Stopptemperatur 25 °C beträgt und Sie bei 22 °C starten möchten, stellen Sie P1 auf 3). 4. Das System beginnt bei Temperaturen unter 22 °C zu heizen und stoppt bei 25 °C. **Parametertabelle:** - P0: Heizen/Kühlen (H/C) – Einstellung: H/C – Standard: C - P1: Rücklaufdifferenz – Einstellung: 0,1–30 – Standard: 2,0 - P2: Maximaler Einstellwert – Einstellung: +110 – Standard: 110 - P3: Minimaler Einstellwert – Einstellung: -50 – Standard: -50 - P4: Temperaturkorrektur – Einstellung: -15 bis 15 – Standard: 0 - P5: Verzögerter Start – Einstellung: 0–10 – Standard: 0 - P6: Hochtemperaturalarm – Einstellung: -50 bis 110 °C – Standard: AUS - P7: CS/FH – Einstellung: CS/FH – Standard: CS - P8: Werksreset – Einstellung: EIN-AUS – Standard: AUS **Lieferumfang:** 1x Digitaler Temperaturregler 1x Wasserdichter NTC-Sensor 1x Bedienungsanleitung Dieses Produkt eignet sich ideal für die präzise und zuverlässige Temperaturregelung in verschiedenen professionellen oder privaten Umgebungen.
