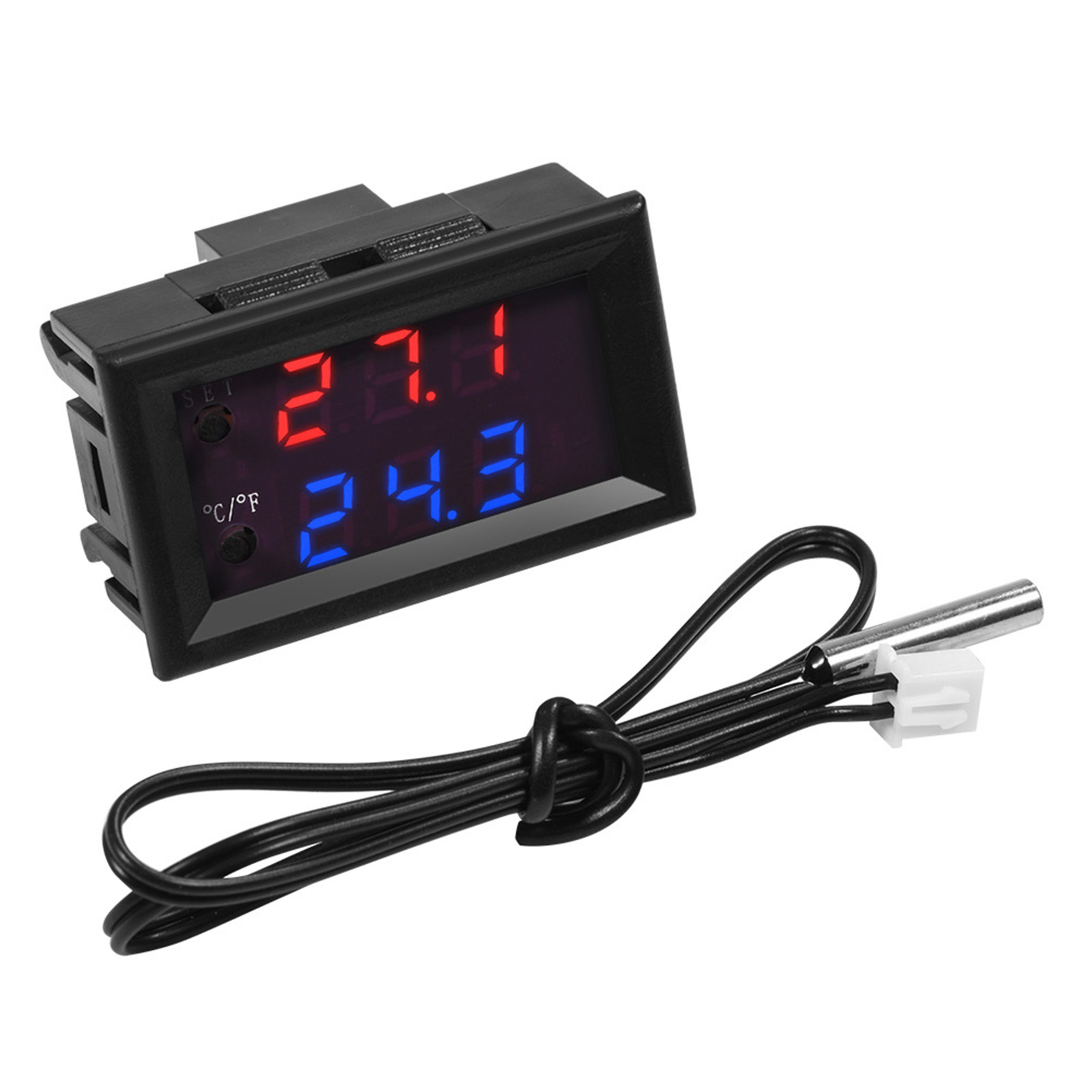

Xd-2048 Temperaturregler Für Messkopf

Willkommen in unserem Shop! Dieser digitale Temperaturregler mit seinem eleganten Display ermöglicht Ihnen die Einstellung des Celsius- oder Fahrenheit-Modus nach Ihren Bedürfnissen. Er zeichnet sich durch hohe Präzision, hohe Empfindlichkeit und außergewöhnliche Stabilität aus und garantiert so zuverlässige Leistung in all Ihren Anwendungen. **Hauptmerkmale:** - Breiter Temperaturmessbereich: -50 °C bis 110 °C - Integrierter Übertemperaturschutz - Kann direkt oder flächenbündig in Schaltschränken von Industrieanlagen installiert werden – bequem und schnell - Ideal für Inkubationsräume, Gerätegehäuse, Klimaanlagen, Temperaturüberwachung und -regelung und vieles mehr **Technische Daten:** - Eingangsspannung: DC 12 V, DC 24 V (optional) - Temperaturmessbereich: -50 °C bis 110 °C - Auflösung: -9,9 °C bis 99,9 °C: 0,1 °C; Weitere Intervalle: 1 °C - Messgenauigkeit: 0,1 °C - Regelgenauigkeit: 0,1 °C - Rücklaufgenauigkeit: 0,1 °C - Aktualisierungsrate: 0,5 s - Hochtemperaturschutz: 0 bis 110 °C - Messeingang: Wasserdichter NTC-Sensor (10 kΩ 0,5 %) - Ausgang: 20-A-Relais - Umgebungsbedingungen: - Temperatur: -10 °C bis 60 °C - Luftfeuchtigkeit: 20 % bis 85 % - Abmessungen: 4,8 x 2,8 cm / 1,89 x 1,10 Zoll - Ruhestrom: ≤ 35 mA - Triggerstrom: ≤ 65 mA **Bedienungsanleitung:** Nachdem Sie die Stromversorgung und die Last angeschlossen haben (siehe Schaltplan), können Sie den Regler einschalten. Die rote Farbe zeigt die gemessene Temperatur an, mit der nächsten blauen (oder roten) Farbe können Sie die gewünschte Temperatur einstellen. Wenn die aktuelle Temperatur angezeigt wird, drücken Sie die SET-Taste; die Einstellziffer blinkt. Warten Sie nach Abschluss der Einstellung 3 Sekunden, bis der Regler automatisch zurückgesetzt wird. Der Regler schaltet das Relais entsprechend der voreingestellten Temperatur automatisch ab. Dieser Sensor kann verschiedene Hochleistungslasten verarbeiten; stellen Sie sicher, dass die Verdrahtung korrekt ist. **Beschreibung der LEDs und der Digitalanzeige:** - LED aus: Relais abgeschaltet; LED an: Relais geschlossen. - Anzeige "LLL": Sensor offener Stromkreis; "HHH": Außerhalb des Messbereichs (der Regler schaltet das Relais zwangsweise ab); "---": Hochtemperaturschutz. **Parameter einstellen (P0-P8):** Drücken Sie die SET-Taste fünf Sekunden lang, um das Hauptmenü aufzurufen. Verwenden Sie STC (+) und C/F (-), um zwischen P0 und P8 zu navigieren. So stellen Sie einen Parameter ein (z. B. P0): Drücken Sie STC (+) und C/F (-) gleichzeitig, um den Wert blinken zu lassen, und verwenden Sie dann diese Tasten, um ihn einzustellen. Bestätigen Sie die Einstellung, indem Sie STC (+) und C/F (-) erneut gleichzeitig drücken. Wiederholen Sie dies bei Bedarf für P1 bis P8. **C/F-Funktion:** Drücken Sie die C/F-Taste einmal, um in den Fahrenheit-Modus (F) zu wechseln, und erneut, um zum Celsius-Modus (C) zurückzukehren. Der Standardmodus ist Celsius. Wenn Sie einen erheblichen Temperaturfehler feststellen, überprüfen Sie, ob Sie sich nicht im Fahrenheit-Modus befinden. **Beispiel für eine Einstellung zur Steuerung von Kühlgeräten:** 1. 1. Stellen Sie Code P0 auf Modus C (Kühlen) ein. 2. Zeigen Sie die aktuelle Temperatur an, drücken Sie SET und stellen Sie die Kühlabschalttemperatur mit °C/°F (+) und SET (-) ein. Warten Sie 3 Sekunden, um die Eingabe zu bestätigen. 3. Stellen Sie die Rücklaufdifferenz ein: Drücken Sie SET 5 Sekunden lang, navigieren Sie zu P1 und passen Sie den Wert an (z. B. wenn die Abschalttemperatur bei 25 °C liegt und Sie bei 28 °C starten möchten, stellen Sie P1 auf 3 ein). Bestätigen Sie mit STC (+) und °C/°F (-). 4. Ergebnis: Die Kühlung startet oberhalb von 28 °C und stoppt bei 25 °C. **Beispiel für die Steuerung von Heizgeräten:** 1. Stellen Sie Code P0 auf Modus H (Heizen) ein. 2. Zeigen Sie die aktuelle Temperatur an, drücken Sie SET und stellen Sie die Heizabschalttemperatur mit °C/°F (+) und SET (-) ein. Warten Sie 3 Sekunden, um die Eingabe zu bestätigen. 3. Stellen Sie die Rücklaufdifferenz in P1 ein (z. B. wenn die Abschalttemperatur 25 °C beträgt und Sie bei 22 °C beginnen möchten, stellen Sie P1 auf 3). Bestätigen. 4. Ergebnis: Die Heizung beginnt unter 22 °C und endet bei 25 °C. **Parametertabelle:** - P0: Heizen/Kühlen (H/C) – Einstellung: H/C – Standard: C - P1: Rücklaufdifferenz – Einstellung: 0,1–30 – Standard: 2,0 - P2: Maximaler Einstellbereich – Einstellung: +110 – Standard: 110 - P3: Minimaler Einstellbereich – Einstellung: -50 – Standard: -50 - P4: Temperaturkorrektur – Einstellung: -15 bis 15 – Standard: 0 - P5: Verzögerter Start – Einstellung: 0–10 – Standard: 0 - P6: Hochtemperaturalarm – Einstellung: -50 bis 110 °C – Standard: AUS - P7: CS/FH – Einstellung: CS/FH – Standard: CS - P8: Werksreset – Einstellung: EIN-AUS – Standard: AUS **Lieferumfang:** 1 x Digitaler Temperaturregler 1 x Wasserdichter NTC-Sensor (10 kΩ 0,5 %) 1 x Bedienungsanleitung
