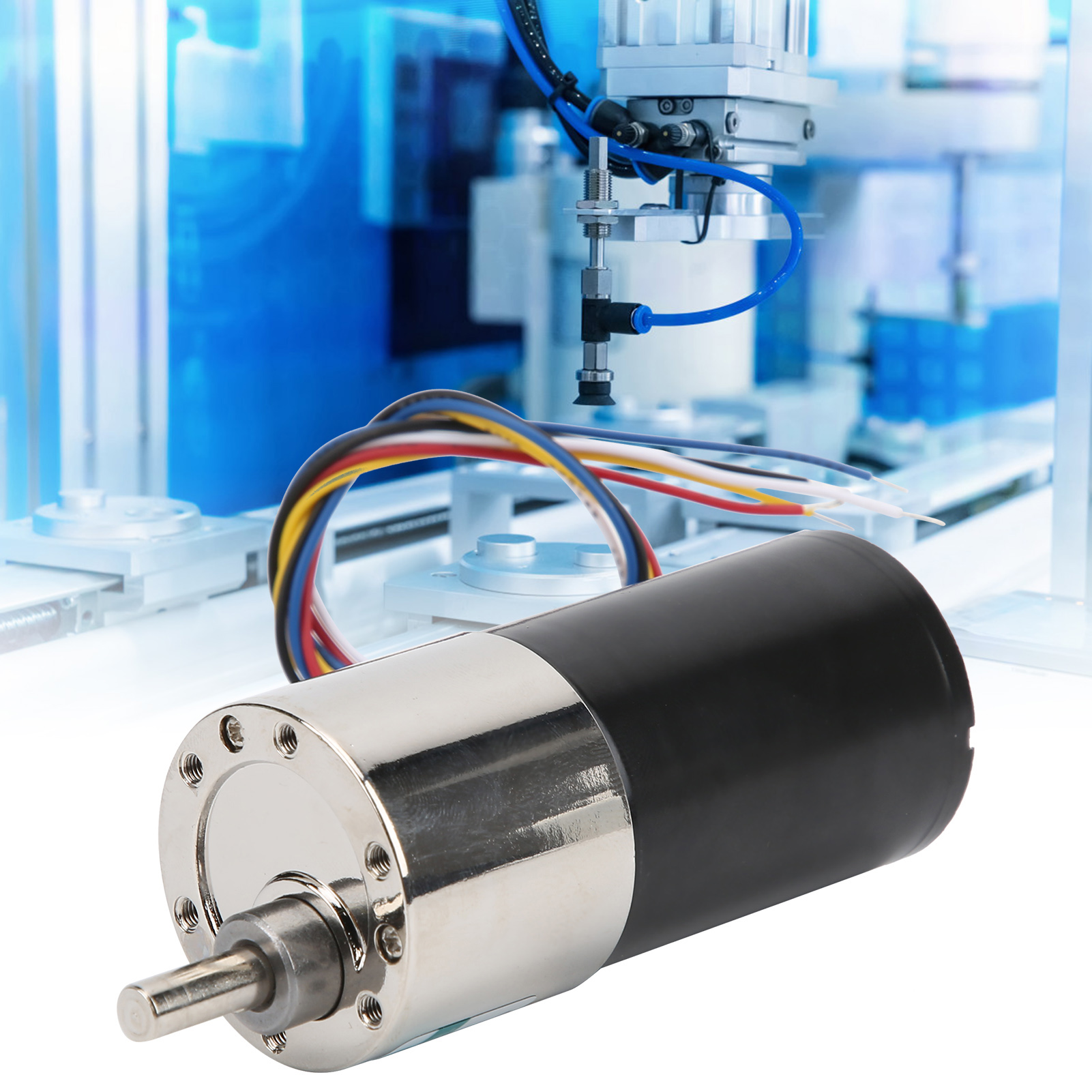

Xd-37gb3650 Bürstenloser Getriebemotor + Halterung + Drehzahlregler, 12 V Dc, Miniatur-bürstenloser Motor Mit Variabler Drehzahl, 30 U/min

Willkommen in unserem Shop! **XD-37GB3650 Bürstenloser Motor - Hohe Leistung und Langlebigkeit** Dieser hochwertige bürstenlose Motor wurde entwickelt, um in verschiedenen industriellen Anwendungen eine stabile Leistung und eine lange Lebensdauer zu gewährleisten. Hier sind die vollständigen Produktdetails: **Hauptmerkmale:** - Vollmetallzahnräder, verschleißfest, leise und langlebig - Kompakter Motor mit hohem Drehmoment für stabile Leistung - Spule aus reinem Kupfer für reduzierten Widerstand und verbesserte Leitfähigkeit, wodurch das Drehmoment erhöht wird - Überstromschutz zum Schutz vor Durchbrennen und zur Verlängerung der Lebensdauer - Ideal für Mikromechanik, CNC-Maschinen, hochpräzise Messgeräte, elektronische Geräte und Finanzmaschinen **Technische Daten:** - Typ: Bürstenloser Motor - Modell: XD-37GB3650 - Material: Kupfer - Abtriebswellengröße: ca. 12 x 6 mm (0,5 x 0,2 Zoll) - Isolationswiderstand: > 20 MΩ (gemessen mit einem DC500V-Prüfgerät) - Isolationsfestigkeit: 1500 V (50/60 Hz für eine Minute) - Temperaturanstieg: < 70 °C (mit Kühlkörper) - Isolationsklasse: Klasse B (130 °C) - Betriebstemperatur: -10 bis +40 °C (nicht vereist) - Betriebsfeuchtigkeit: ≤ 85 % (nicht kondensierend) - Drehrichtung: Ja - Drehzahlregelung: Ja - Regler: DC 6-30 V **Leistungstabelle (Modell XD-37GB3650, Spannung 12 V):** - Leerlaufdrehzahl: 5 U/min, Leerlaufstrom: 0,25 A - Drehzahl unter Last: 4 U/min, Drehmoment unter Last: 80 kgf/cm, Leistung: 22 W - Leerlaufdrehzahl: 10 U/min, Leerlaufstrom: 0,23 A - Drehzahl unter Last: 8 U/min, Drehmoment unter Last: 50 kgf/cm, Leistung: 20 W - Leerlaufdrehzahl: 20 U/min, Leerlaufstrom: 0,21 A - Drehzahl unter Last: 15 U/min, Drehmoment unter Last: 30 kgf/cm, Leistung: 17 W - Leerlaufdrehzahl: 30 U/min, Leerlaufstrom: 0,19 A - Drehzahl unter Last: 24 U/min, Drehmoment unter Last: 25 kgf/cm, Leistung: 16 W - Leerlauf Drehzahl: Leerlaufdrehzahl: 50 U/min, Leerlaufstrom: 0,17 A - Drehzahl unter Last: 40 U/min, Drehmoment unter Last: 12 kgf/cm, Leistung: 14 W **Lieferumfang:** - 1 x Motor - 1 x Halterung - 10 x Schrauben - 1 x Drehzahlregler **Verdrahtungshinweise:** - Rotes Kabel: an den Pluspol des Netzteils anschließen - Schwarzes Kabel: an den Minuspol des Netzteils anschließen - Weißes Kabel: Leerlauf (Drehrichtung gegen den Uhrzeigersinn); Für CW schließen Sie die weißen und schwarzen Drähte parallel an den Minuspol an. - Blauer Draht: PWM-Steuerleitung (0-5 V) - Gelber Draht: FG-Signalleitung (Hall-Signalausgang, ein Impuls pro sechs Umdrehungen) **Wichtige Hinweise:** - Vermeiden Sie Überlastung und Blockieren des Rotors, um Überhitzung und Beschädigung zu verhindern. - Gehen Sie bei niedrigen Drehzahlen vorsichtig vor, um Bürstenstaubbildung zu vermeiden. - Prüfen Sie bei Verwendung der PWM-Steuerung die Kompatibilität mit dem Motor, um Resonanzen und Überhitzung zu vermeiden. - Nach dem Ausschalten kann sich der Rotor aufgrund seiner Trägheit weiterdrehen. Zum sofortigen Abschalten verbinden Sie die Plus- und Minusanschlüsse kurz. Lassen Sie den Motor nicht fallen, da die Keramikmagnete zerbrechlich sind und brechen können. **Anwendungen:** Ideal für CNC-Maschinen, Messgeräte, elektronische Fertigungsanlagen, Finanzmaschinen und andere mikromechanische Anwendungen.
