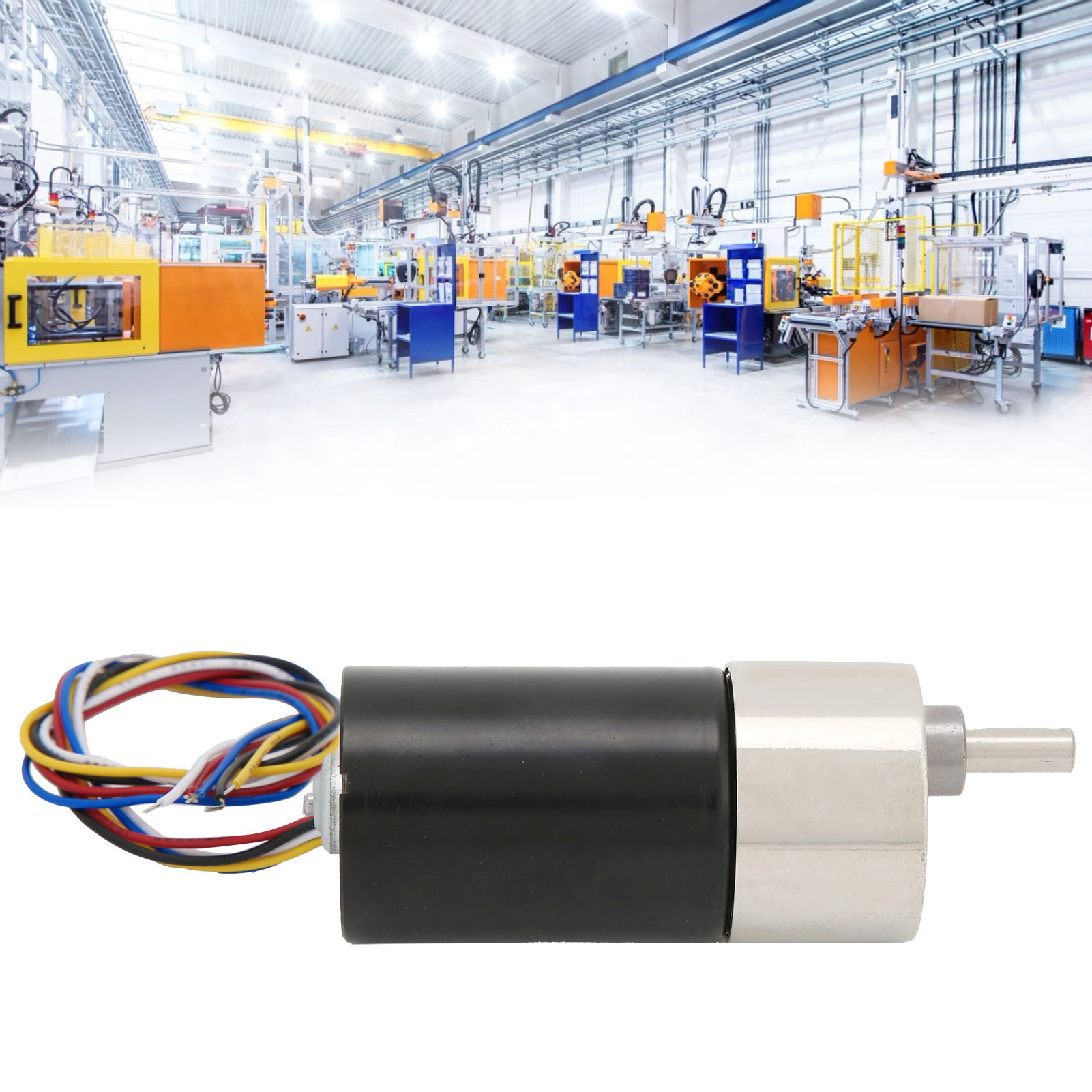

Xd-37gb3650 Dc24v Langsamlaufender Bürstenloser Getriebemotor, Miniatur-drehzahlregler, Kleinmotor 300 U/min

Willkommen in unserem Shop! Entdecken Sie unseren hochwertigen bürstenlosen Motor, Modell XD-37GB3650, der für außergewöhnliche Leistung in verschiedenen industriellen Anwendungen entwickelt wurde. Dieses Produkt wird mit einem einzelnen Motor geliefert. **Produktspezifikationen:** - **Material:** Kupfer für optimale Leitfähigkeit - **Abtriebswellengröße:** Ca. 12 x 6 mm (0,5 x 0,2 Zoll) - **Isolationswiderstand:** Weniger als 20 MΩ nach Nennbetrieb bei normaler Temperatur und Luftfeuchtigkeit (gemessen mit einem 500-V-Gleichstromwiderstand zwischen Spule und Gehäuse) - **Isolationsfestigkeit:** 1500 V zwischen den Spulengehäusen für eine Minute bei 50 Hz oder 60 Hz nach Nennbetrieb - **Temperaturanstieg:** Normalerweise unter 70 °C für die Spule, gemessen mit Widerstandsmethode, mit einem Reduziergehäuse oder gleichwertigem Kühlkörper - **Isolationsklasse:** Klasse B (130 °C) - **Betriebstemperatur:** Motor: -10 bis +40 °C (frostfrei) - **Betriebsfeuchtigkeit**: 85 % oder weniger (nicht kondensierend) - **Drehrichtung im Uhrzeigersinn/gegen den Uhrzeigersinn**: Ja - **Drehzahlregelung**: Ja **Technische Daten (Modell XD-37GB3650, Spannung 24 V DC):** - Leerlaufdrehzahl: 100 U/min, Leerlaufstrom: 0,24 A, Drehzahl unter Last: 80 U/min, Drehmoment unter Last: 18 kgf/cm, Leistung: 17 W - Leerlaufdrehzahl: 200 U/min, Leerlaufstrom: 0,25 A, Drehzahl unter Last: 160 U/min, Drehmoment unter Last: 8,8 kgf/cm, Leistung: 15 W - Leerlaufdrehzahl: 300 U/min, Leerlaufstrom: 0,26 A, Drehzahl unter Last: 240 U/min, Drehmoment unter Last: 6,2 kgf/cm, Leistung: 12 W - Leerlaufdrehzahl: 500 U/min, Leerlaufstrom: 0,26 A, Drehzahl unter Last: 400 U/min, Drehmoment unter Last: 3,7 kgf/cm, Leistung: 10 W - Leerlaufdrehzahl: 600 U/min, Leerlaufstrom: 0,25 A, Drehzahl unter Last: 480 U/min, Drehmoment unter Last: 3,7 kgf/cm, Leistung: 8 W **Verdrahtungsmethode:** - Rotes Kabel: an den Pluspol des Netzteils anschließen - Schwarzes Kabel: an den Minuspol des Netzteils anschließen - Weißes Kabel: nicht bedrahtet (für Linkslauf); Für CW: Rotes Kabel an Plus, weißes und schwarzes Kabel parallel an Minus - Blaues Kabel: PWM-Steuerleitung, angeschlossen an einen 0-5V-Pulsdrehzahlregler - Gelbes Kabel: FG-Signalleitung, Hall-Signalausgang (Grundimpuls: sechs Umdrehungen pro Signal) **Wichtige Hinweise:** 1. **Überlastung und blockierter Rotor**: Vermeiden Sie längere Überlastungen, um Überhitzung und Kurzschlüsse zu verhindern. 2. **Langsamer Betrieb**: An den Bürsten kann sich Staub ansammeln, was zu Kurzschlüssen führen kann; seien Sie vorsichtig. 3. **PWM-Regler**: Verwenden Sie ihn mit 10-20 kHz; die Bürsten verschleißen schneller. Vermeiden Sie feste Frequenzen, die Resonanzen verursachen können. 4. **Trägheit und Bremsen:** Nach einem Stromausfall dreht sich der Rotor aufgrund seiner Trägheit weiter; überbrücken Sie die Anschlüsse kurz, um ihn schnell zu stoppen (Gefahr von Rückstrom). 5. **Motorsturz:** Die empfindlichen Magnete können beim Fallenlassen brechen; nach einem Aufprall nicht mehr verwenden. Dieser bürstenlose Motor eignet sich ideal für Mikromaschinen, CNC-Maschinen, hochpräzise Messgeräte, elektronische Geräte, Finanzmaschinen und militärische Anwendungen.
