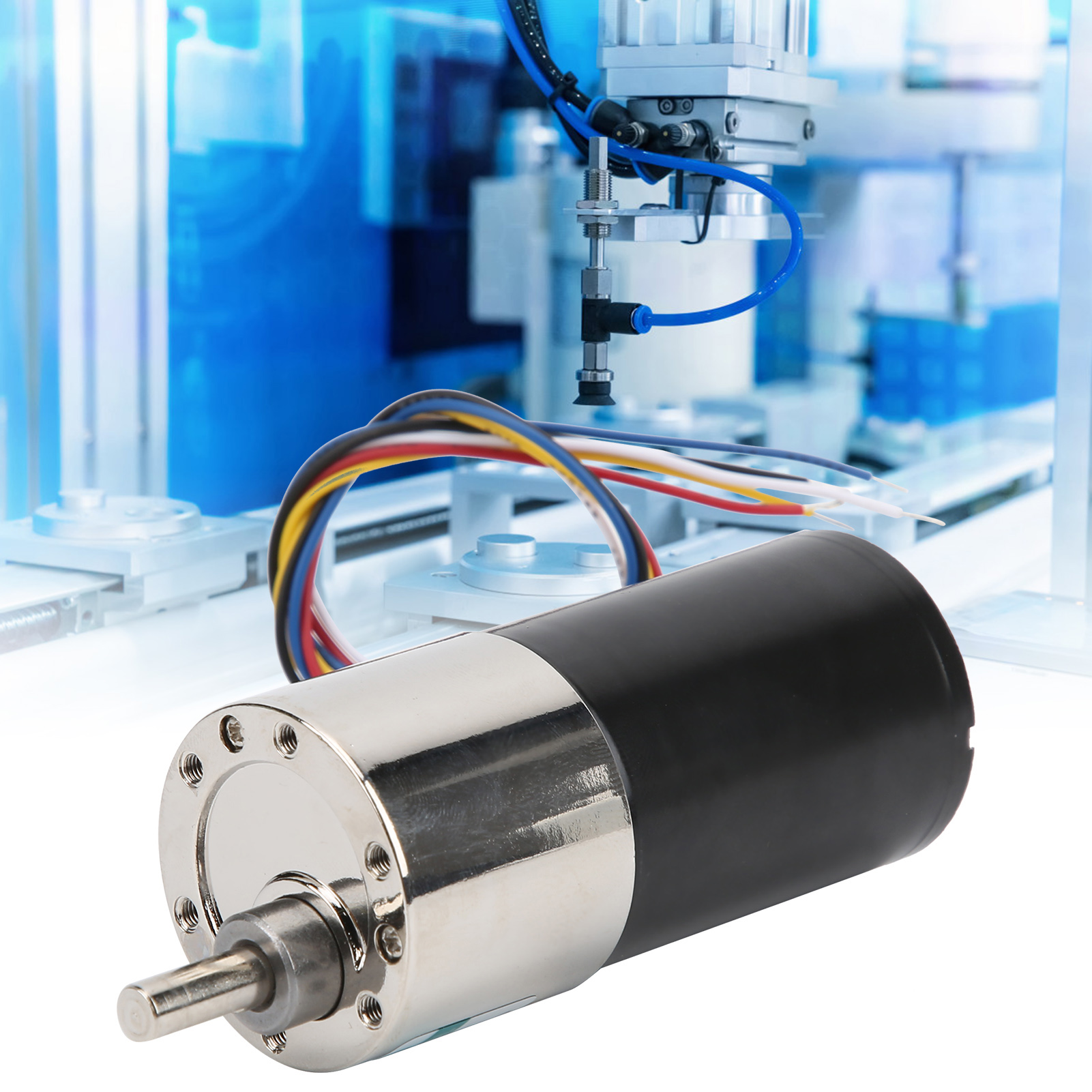

Xd-37gb3650+ Bürstenloser Getriebemotor Mit Halterung, 12 V Dc, Niedrige Drehzahl, Miniatur, Drehzahlregler, Kleiner Motor (20 U/min)

Willkommen in unserem Shop! **XD-37GB3650 Präzisions-Bürstenlosmotor** Dieser hochwertige Bürstenlosmotor ist für einen stabilen und langlebigen Betrieb in einer Vielzahl industrieller Anwendungen konzipiert, darunter Mikromaschinen, CNC-Werkzeugmaschinen, hochpräzise Messgeräte, Elektronikfertigungsanlagen und Finanzmaschinen. **Hauptmerkmale:** - Hochwertige, verschleißfeste und leise Ganzmetallzahnräder mit langer Lebensdauer. - Kompakte Bauweise mit hohem Drehmoment für einen stabilen Betrieb. - Wicklung aus reinem Kupfer für verbesserte Bremsfestigkeit und Leitfähigkeit, was das Drehmoment erhöht. - Überstromschutz verhindert Durchbrennen und verlängert die Lebensdauer. - 5 Leerlaufdrehzahlen verfügbar (5, 10, 20, 30, 50 U/min). **Technische Daten:** **- Typ: Bürstenloser Motor** **- Modell: XD-37GB3650** **- Material: Kupfer** **- Abtriebswellengröße: ca. 12 x 6 mm / 0,5 x 0,2 Zoll** **- Spannung: 12 V DC** **- Leerlaufstrom: 0,17 - 0,25 A (drehzahlabhängig)** **- Leerlaufdrehzahl: 5, 10, 20, 30, 50 U/min (modellabhängig)** **- Drehzahl unter Last: 4, 8, 15, 24, 40 U/min (modellabhängig)** **- Drehmoment unter Last: 80, 50, 30, 25, 12 kgf/cm (modellabhängig)** Modell) - Leistung: 14 - 22 W (modellabhängig) - Isolationswiderstand: > 20 MΩ (bei 500 V DC) - Isolationsfestigkeit: 1500 V (50/60 Hz, 1 Minute) - Temperaturanstieg: < 70 °C (mit Kühlkörper) - Isolationsklasse: B (130 °C) - Betriebstemperatur: -10 bis +40 °C (nicht vereist) - Luftfeuchtigkeit: ≤ 85 % (nicht kondensierend) - Drehrichtung: Im Uhrzeigersinn und gegen den Uhrzeigersinn - Drehzahlregelung: Ja **Lieferumfang:** - 1 x bürstenloser Motor XD-37GB3650 - 1 x Montagehalterung - 10 x Schrauben **Wichtige Hinweise:** - Überlastung und Blockierungen des Rotors vermeiden, um Schäden am Motor zu verhindern. - Bei niedrigen Drehzahlen vorsichtig arbeiten, um Kohlenstaubbildung zu vermeiden. Akkumulation. - Bei Verwendung eines PWM-Controllers kann sich die Lebensdauer der Bürsten verkürzen. - Nach einem Stromausfall dreht sich der Rotor aufgrund seiner Trägheit weiter. Um ihn schnell zu stoppen, verbinden Sie die Plus- und Minusanschlüsse kurz. Verwenden Sie den Motor nach einem Sturz nicht, um Beschädigungen der Magnete zu vermeiden. **Schaltplan:** Rotes Kabel: Pluspol der Stromversorgung Schwarzes Kabel: Minuspol der Stromversorgung Weißes Kabel: Offener Stromkreis (dreht sich gegen den Uhrzeigersinn) Rotes Kabel (für Drehung im Uhrzeigersinn): Pluspol der Stromversorgung Weiße und schwarze Kabel (für Drehung im Uhrzeigersinn): Minusanschlüsse parallel geschaltet Blaues Kabel: PWM-Steuerleitung (0-5 V) Gelbes Kabel: FG-Signalleitung (Hall-Signal, 6 Impulse pro Umdrehung)
