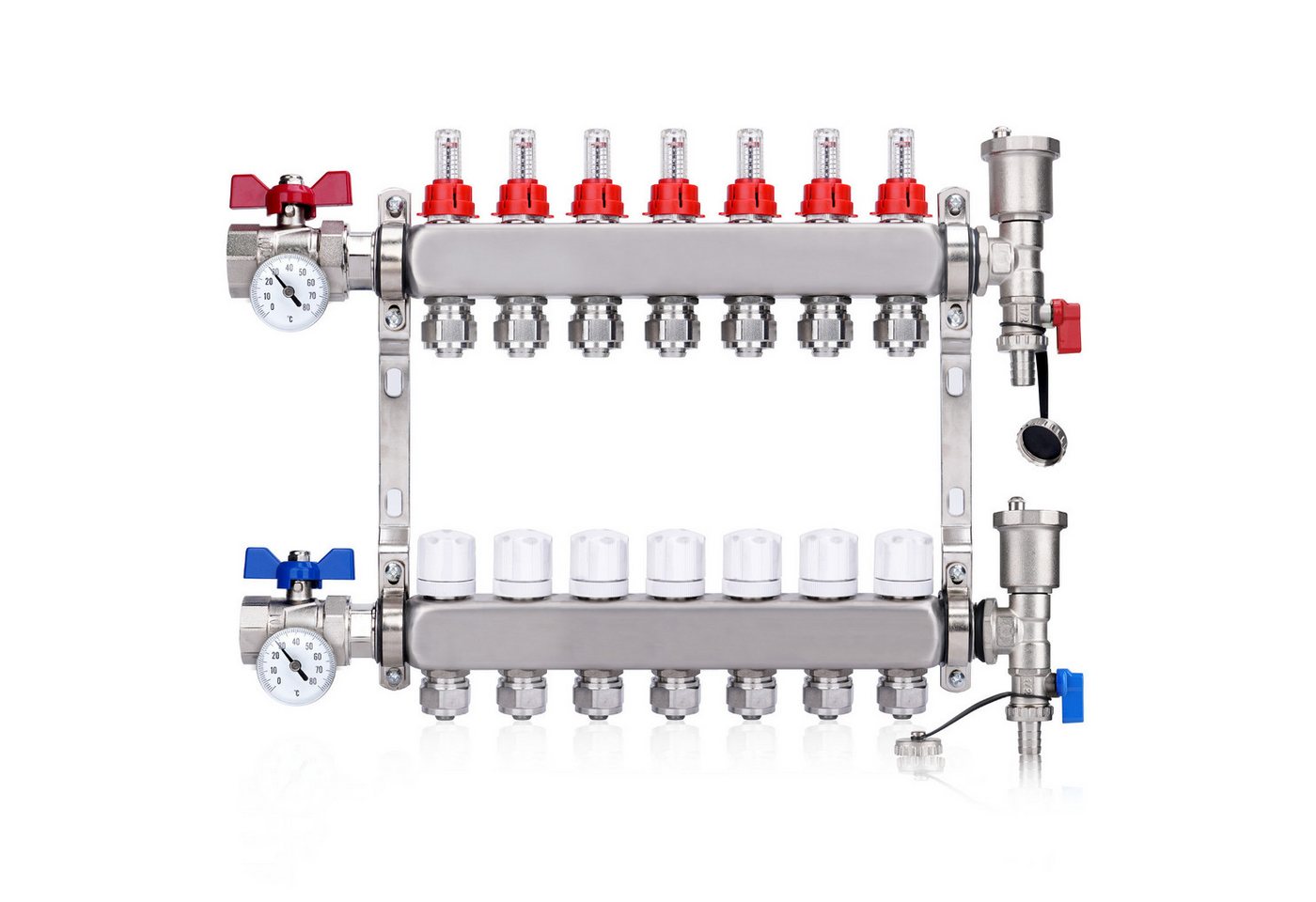

XERSEK Heizkreisverteiler Fußbodenheizung Festwertregelset, 2-13 Heizkreise, Klemmverschraubung (Edelstahl Systemverteiler mit Thermometer Stellantriebe Durchflussreg), 1" Kugelhähne, 3/4" AG mit Eurokonus, Max.10 Bar
EAN 9405388955552
154,99 €−18%
ab 154,99 € inkl. Versand bei OTTO DE
1 Händler1 AngeboteNeu
Affiliate-Links
Billigster Preis inkl. Versand
Angebot1 Angebot
Preise zuletzt geprüft: vor 10 Tagen
| Aktion | ||||
|---|---|---|---|---|
OTTO DE | 154,99 € 189,99 € | Gratis | 154,99 € | Zum Shop |

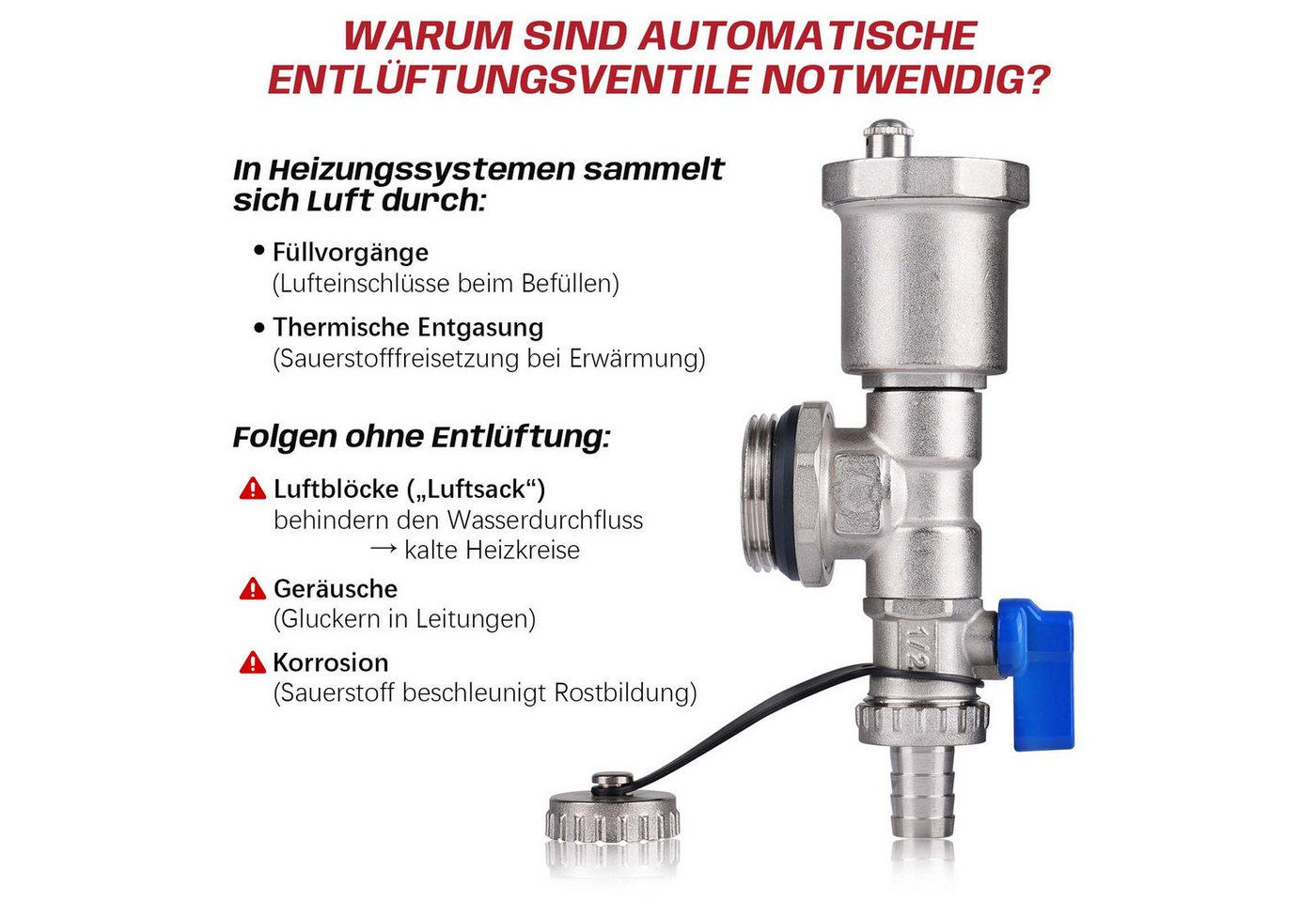

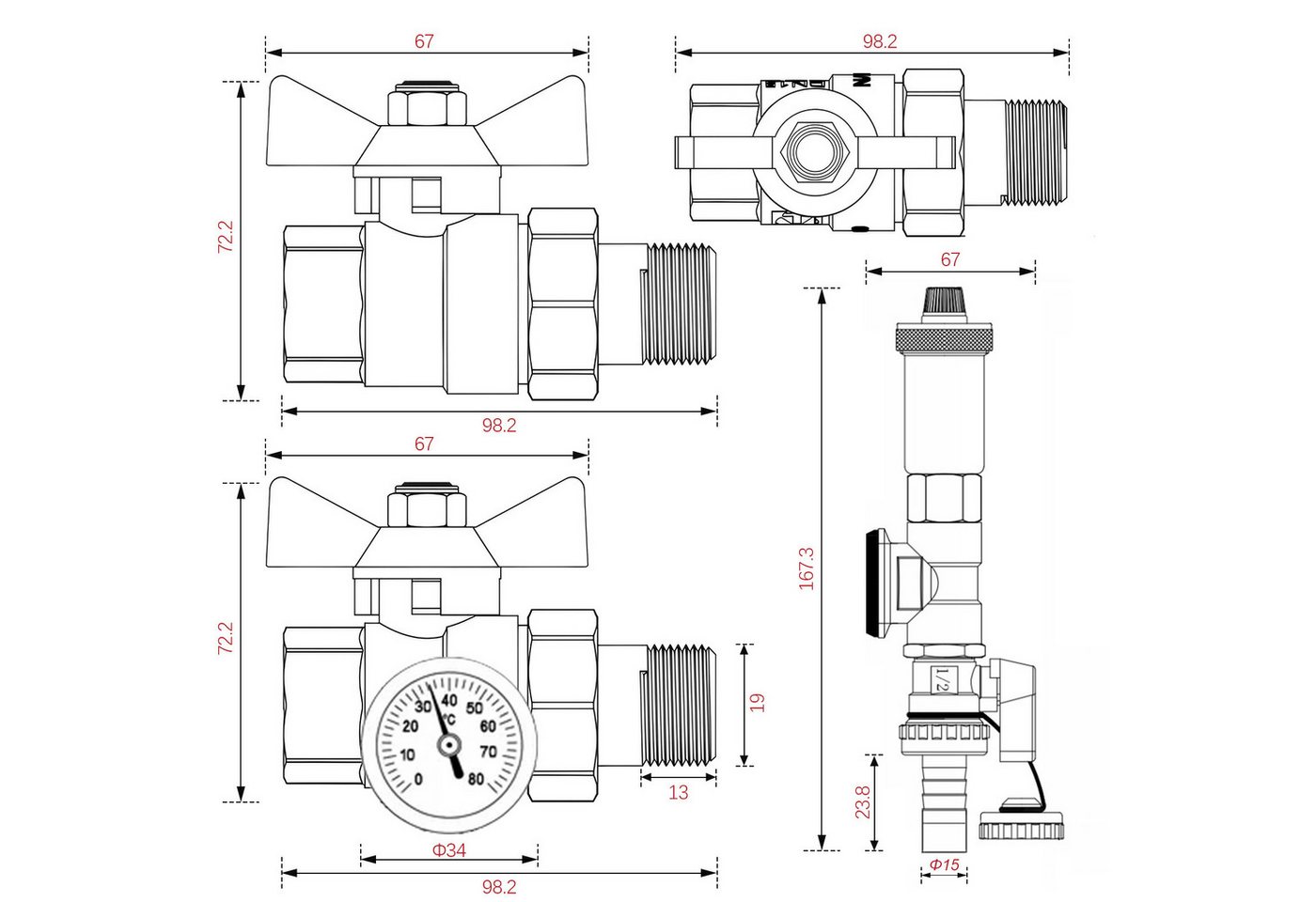

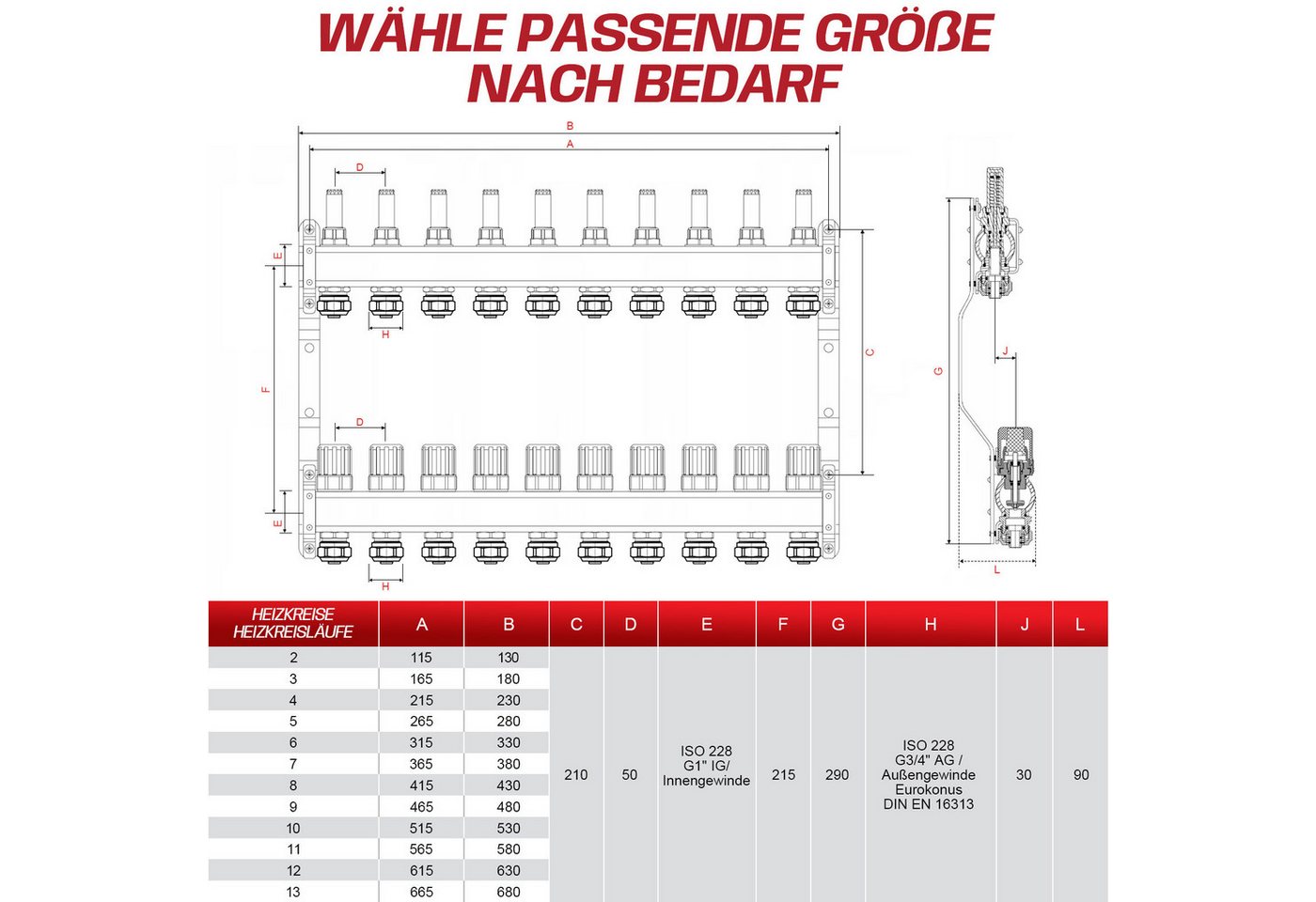

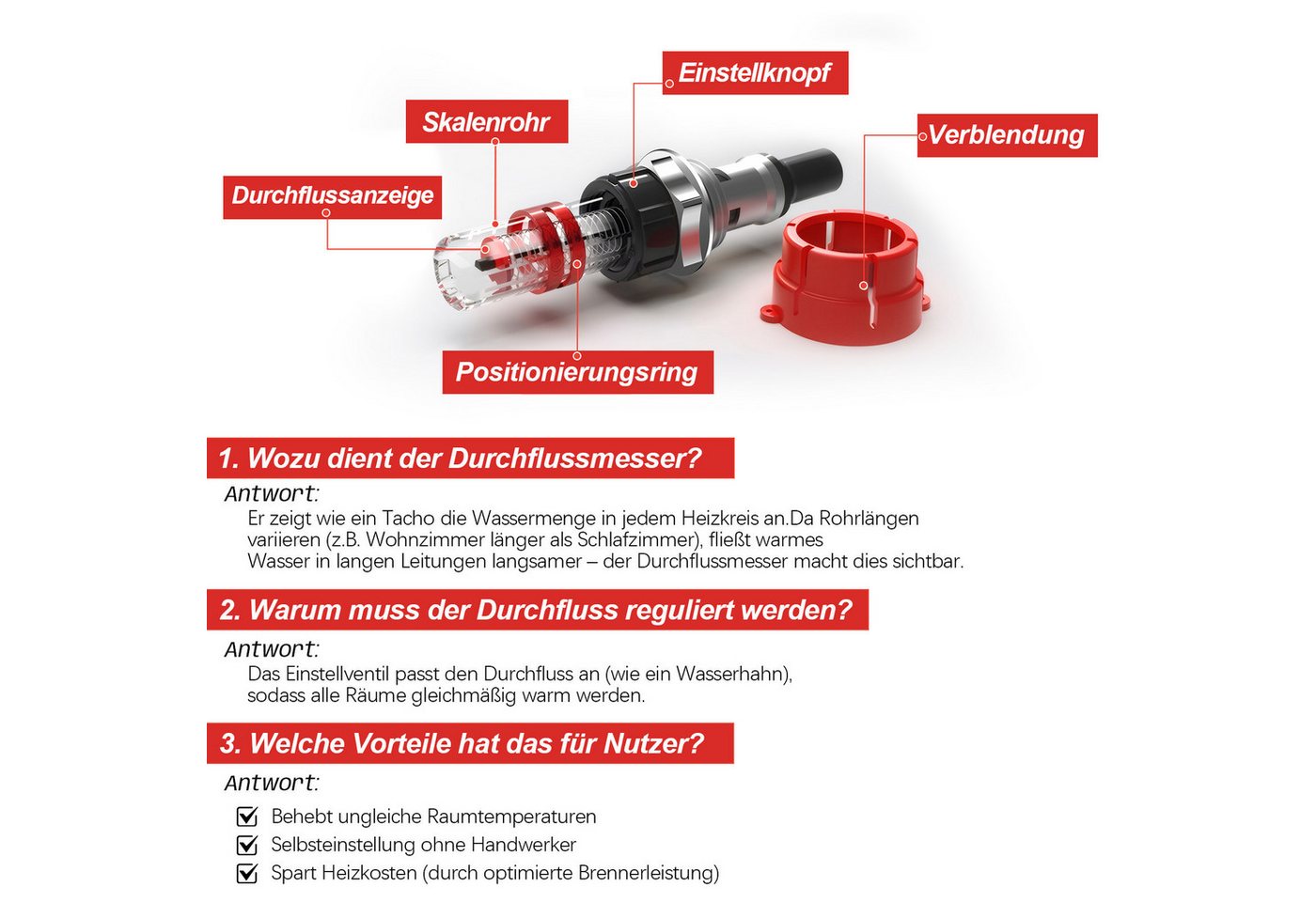

| Technische Daten | Verteiler mit 2 Heizkreisen Zum Anschluss der verschiedenen Heizungsrohre werden Klemmverschraubungen 3/4", Eurokonus benötigt(Nicht enthalten) Verteilerbalken: Edelstahl WSt-Nr. 1.4301 Anschluss seitlich (Anbindung an den Wärmeerzeuger): 1", Innengewinde Rücklaufbalken:mit Stellantriebe Abgänge der einzelnen Heizkreise: 3/4", AG mit Eurokonus Abstande der einzelnen Abgänge: 50 mm Verteilerlänge: (siehe Artikelbild) Mengenregulierung mit Entlüfterschlüssel am Rücklaufventil oder direkt am Durchflussmesser DetailsIm Lieferumfang enthaltene Artikel- 2 Verteilerbalken- 2 Verteilerhalter schallgedämmt- 2 Kugelhähne 1",- 0.5-5 L/Min Durchflussanzeiger (2-13 fach optional wählbar)- Stellantriebe (4-8 fach optional wählbar)- Ventileinsätze 30 x 1,5 mm- 2 automatische Entlüfter(1/2",, Max.10Bar, Max.110℃) !!!- Anschlüsse für Eurokonus 3/4",- max. Betriebstemperatur 60 °C- max. Betriebsdruck 5 bar- 2 Thermometer (optional)- 16mm*2mm Klemmverschraubung (optional)Hinwels bel die Elnregullerung·Beachten Sie bitte das die Krels-Absperrventile 100% geöffnet sind vor Sie anfangen mit der Elnregullerung·mögllcherwelse lst es notwendig um das Elnregullerung zu wiederholen bis alle Krelse der gewunschter Volumenstrom haben.·Falls die soll-volumenstrom nicht bekannt ist können Sie ein Wert von 2Ltr./min einstellen.Q &, A1. Wozu dient der Durchflussmesser?Antwort:Er zeigt wie ein Tacho die Wassermenge in jedem Heizkreis an. Da Rohrlängen variieren (z.B. Wohnzimmer länger als Schlafzimmer), fließt warmes Wasser in langen Leitungen langsamer – der Durchflussmesser macht dies sichtbar.2. Warum muss der Durchfluss reguliert werden?Antwort:Das Einstellventil passt den Durchfluss an (wie ein Wasserhahn), sodass alle Räume gleichmäßig warm werden.3. Welche Vorteile hat das für Nutzer?Antwort: Behebt ungleiche Raumtemperaturen Selbsteinstellung ohne Handwerker Spart Heizkosten (durch optimierte Brennerleistung)Warum sind automatische Entlüftungsventile notwendig?In Heizungssystemen sammelt sich Luft durch:Füllvorgänge (Lufteinschlüsse beim Befüllen)Thermische Entgasung (Sauerstofffreisetzung bei Erwärmung)Folgen ohne Entlüftung:⚠ Luftblöcke („Luftsack“) behindern den Wasserdurchfluss kalte Heizkreise⚠ Geräusche (Gluckern in Leitungen)⚠ Korrosion (Sauerstoff beschleunigt Rostbildung)Funktionen des Entwässerungsventils am Fußbodenheizungsverteiler1. SystementwässerungWartungsentleerung: Bei Heizungspausen oder Reparaturen vollständige Entleerung der Rohre zur Frostschutz-PräventionNotdruckabbau: Schnelle Druckreduzierung bei Überdruckgefahr zum Schutz der Anlagenkomponenten2. VerunreinigungsbeseitigungSpülung: Regelmäßiges Öffnen entfernt Schlamm/Rostablagerungen (empfohlen: 1× jährlich vor Heizsaison)Diagnose: Wasserqualitätskontrolle beim Ablassen – trübes/rostiges Wasser zeigt Reinigungsbedarf anDie Funktionen des ThermometersÜberwachung des hydraulischen Gleichgewichts im SystemTemperaturdifferenz-Diagnose: Durch Vergleich der Vor-/Rücklauftemperatur (Sollwert: 5-10°C) lassen sich Systemstörungen identifizieren:ΔT >, 15°C Zu geringer Durchfluss (Ventil öffnen oder Verstopfung prüfen)ΔT <, 3°C Übermäßiger Durchfluss (Ventil schließen zur Energieeinsparung)Beispiel: Bei 45°C Vorlauf/30°C Rücklauf deutet dies auf langsame Zirkulation in einigen Kreisen hin – längste Leitungen prioritär regulieren.Energieeffizienz &, StörfrüherkennungKesseleffizienzanalyse: Rücklauftemperatur <,25°C (bei Brennwerttechnik) zeigt Wärmeübertragerprobleme oder Pumpendefekt an.Leitungszustandsmonitoring: Plötzlicher Vorlaufanstieg ohne Rücklaufänderung signalisiert Filterblockade oder Luftblasen.SicherheitsmechanismenHitzeschutz: Vorlauf >,60°C beschleunigt PE-RT-Rohralterung – Temperaturfühler aktiviert Kesselsperre.Kondensationsprävention: Rücklauf <,20°C verursacht Metallkorrosion durch TaubildungLängenbeschränkung pro HeizkreisMaximale zulässige Länge:Nach der deutschen Norm DIN EN 1264 beträgt die empfohlene maximale Länge eines Heizkreises 80-100 Meter, abhängig vom Wärmequellentyp:Zentralheizung:90-100 Meter (höherer Systemdruck: 4-6 bar),Wandtherme (Einzelheizung): 60-80 Meter (niedrigerer Systemdruck: 2-3 bar)Längenunterschiede zwischen Heizkreisen:Die Differenz der Rohrlängen unter demselben Verteiler sollte <,10 Meter betragen, um hydraulische Ungleichgewichte zu vermeiden |
