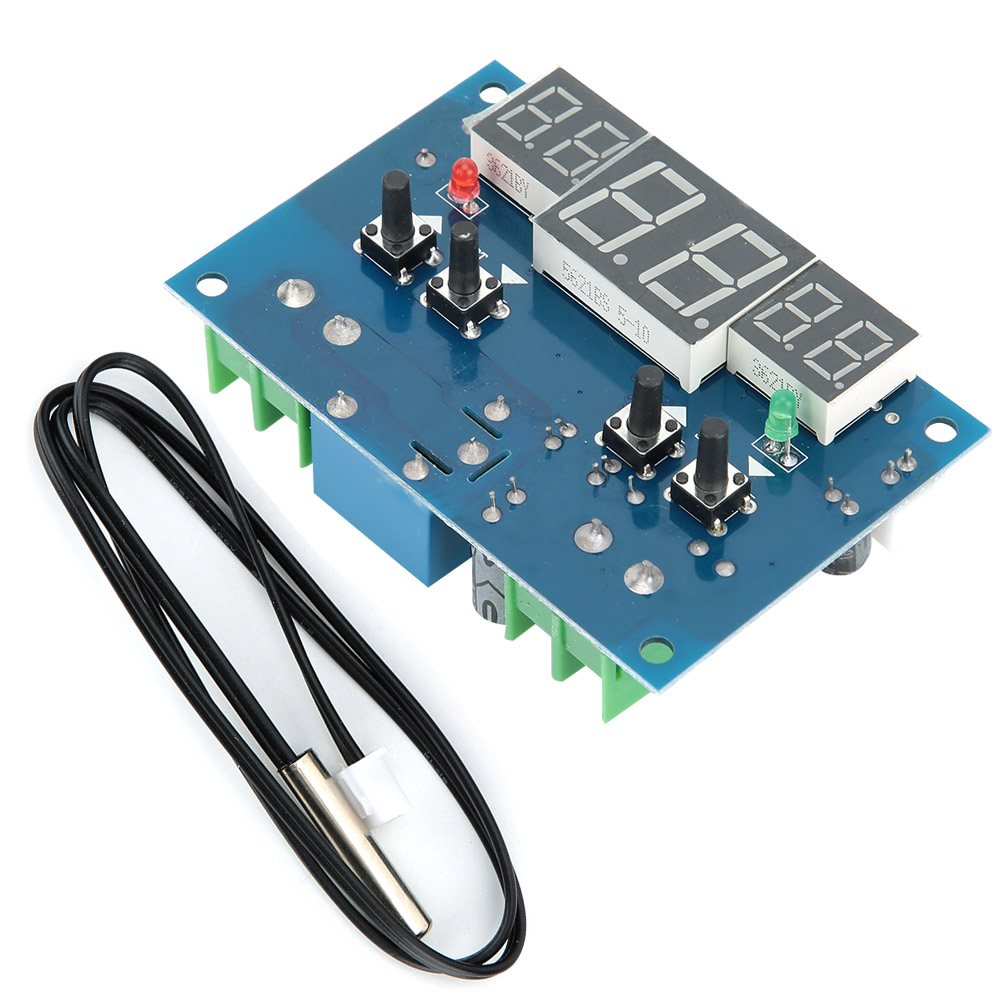

Xh W1401 Digitales Thermostatmodul Intelligentes Temperaturregelungsmodul Dc 9–15 V

1. Das Modul ist mit einem Messsensor ausgestattet. 2. Sie können den Steuermodus für die automatische Steuerung einstellen. 3. Hochtemperatur-Start-Kühlmodus: Wenn der Starttemperaturwert größer als der Abschalttemperaturwert ist, schaltet das Relais ein und das Kühlgerät arbeitet, sobald die gemessene Temperatur die Starttemperatur erreicht oder überschreitet. Sobald die gemessene Temperatur die Abschalttemperatur erreicht oder unterschreitet, schaltet das Relais aus und das Kühlgerät schaltet sich ab. 4. Niedertemperatur-Start-Heizmodus: Wenn der Starttemperaturwert kleiner als der Abschalttemperaturwert ist, schaltet das Relais ein und die Heizung arbeitet, sobald die gemessene Temperatur die Starttemperatur erreicht oder unterschreitet. Sobald die gemessene Temperatur die Abschalttemperatur erreicht oder überschreitet, schaltet das Relais aus und die Heizung schaltet sich ab. 5. Mit Kontrollleuchte zur Anzeige des Betriebszustands. Artikeltyp: Thermostatmodul. Temperaturmessbereich: -9 bis 99 °C. Regelgenauigkeit: 1 °C. Aktualisierungsrate: 0,5 s. Betriebstemperatur: -10 bis 60 °C. Betriebsfeuchtigkeit: 20 bis 85 %. Messeingang: NTC (3950-10K 1 %). Wasserdichter Sensor. Temperaturmessgenauigkeit: 1 °C. Einstellbereich: -9 bis 99 °C. Eingangsspannung: DC 9 bis 15 V. Abmessungen: 78 x 51 mm. Ausgang: Relaisausgang, Kapazität 12 V, 10 A. Startanzeige: Die rote START-Anzeige leuchtet, wenn das Relais geschlossen ist und das Gerät arbeitet. Stoppanzeige: Die grüne STOP-Anzeige leuchtet, wenn das Relais getrennt ist und das Gerät den Betrieb eingestellt hat. Digitalanzeige: Die mittlere rote Digitalanzeige zeigt die aktuell gemessene Temperatur an, die linke grüne Digitalanzeige die eingestellte Starttemperatur und die rechte grüne Digitalanzeige die eingestellte Stopptemperatur. Tasten: START "△▽" stellt die Starttemperatur ein; STOP "△▽" stellt die Stopptemperatur ein. Modusbeschreibung: 1. Hochtemperatur-Start-Kühlmodus: Wenn die Starttemperatur größer als die Stopptemperatur ist und die gemessene Temperatur die Starttemperatur erreicht oder überschreitet, schließt das Relais und das Kühlgerät arbeitet. Wenn die gemessene Temperatur die Stopptemperatur erreicht oder unterschreitet, öffnet das Relais und das Kühlgerät stoppt. Beispiel: Starttemperatur 30 °C, Stopptemperatur 25 °C. Wenn die gemessene Temperatur 30 °C oder höher ist, schließt das Relais und die Startanzeige (rot) leuchtet. Wenn die gemessene Temperatur 25 °C oder niedriger ist, öffnet das Relais und die Stoppanzeige (grün) leuchtet. 2. Niedrigtemperatur-Start-Heizmodus: Wenn die Starttemperatur kleiner als die Stopptemperatur ist und die gemessene Temperatur die Starttemperatur erreicht oder unterschreitet, schließt das Relais und das Heizgerät arbeitet. Wenn die gemessene Temperatur die Abschalttemperatur erreicht oder überschreitet, schaltet das Relais ab und das Heizgerät stoppt. Beispiel: Die eingestellte Starttemperatur beträgt 25 °C, die Abschalttemperatur 30 °C. Bei einer gemessenen Temperatur von ≤ 25 °C schließt das Relais und die Startanzeige (rot) leuchtet. Bei einer gemessenen Temperatur von ≥ 30 °C schaltet das Relais ab und die Stoppanzeige (grün) leuchtet.
