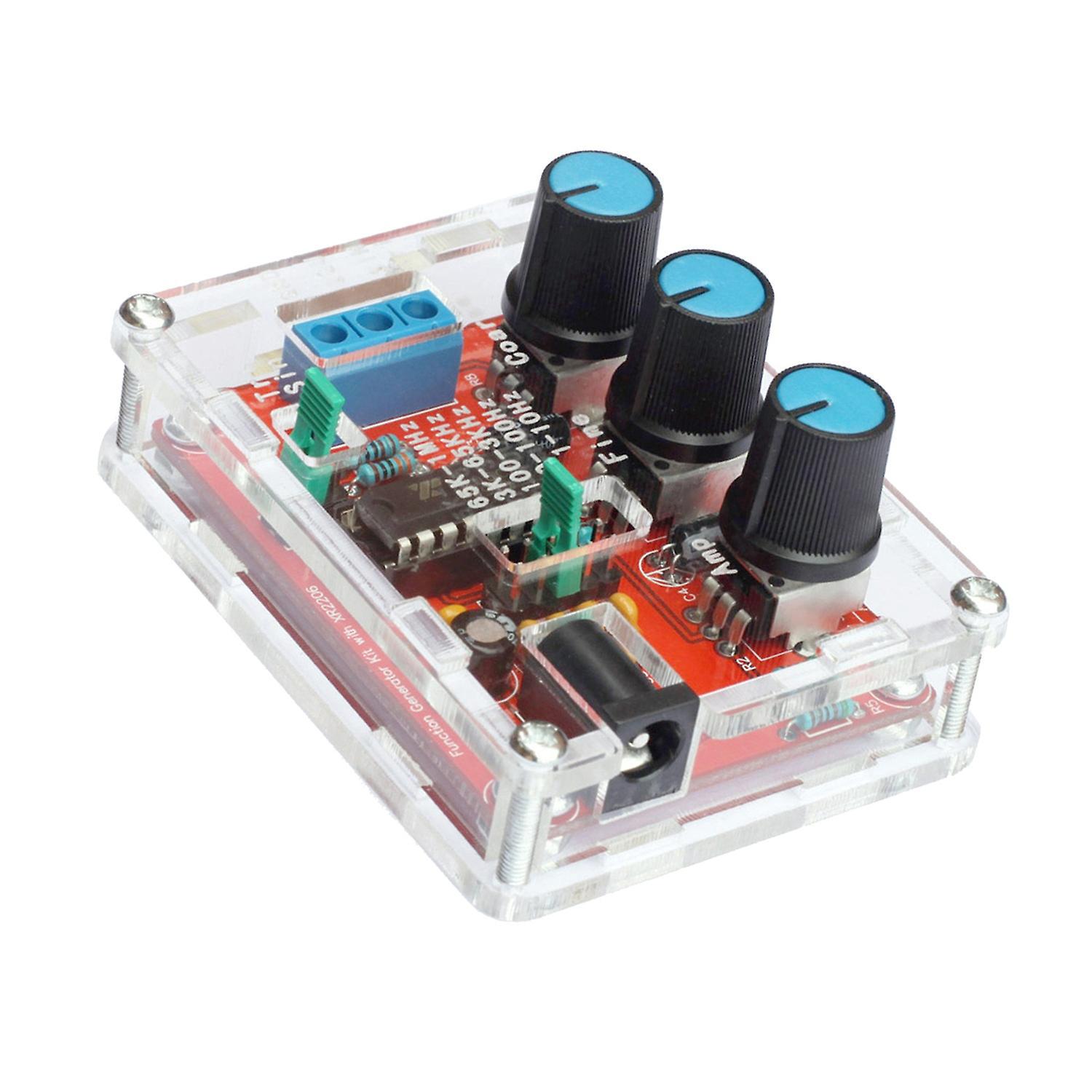

Xr2206 Hochpräziser Signalgenerator-bausatz, Einstellbarer Sinus-/dreiecks-/rechteckwellenausgang (1 Hz–1 Mhz)

Willkommen in unserem Shop! Dieser DIY-Signalgenerator ist ein professionelles Produkt zur Erzeugung von Sinus-, Dreieck- und Rechteckwellen. Er wird selbst verlötet und installiert und bietet eine hohe Auflösung für die Erzeugung dieser drei Wellenformen. Der Frequenzbereich reicht von 1 Hz bis 1 MHz, wobei Frequenz und Amplitude einstellbar sind. Die Frequenzeinstellung erfolgt sowohl grob als auch fein. Der Generator verfügt über einen breiten Spannungsbereich und kann mit einer externen 9-12-V-Quelle oder einer 9-V-Batterie (nicht im Lieferumfang enthalten) betrieben werden. Alle Bauteile sind bedrahtet, was die Installation vereinfacht. Technische Daten: - Versorgungsspannung: 9–12 V DC - Wellenformen: Rechteck, Sinus und Dreieck - Impedanz: 600 Ohm ± 10 % - Frequenz: 1 Hz bis 1 MHz Sinuswelle: - Amplitude: 0–3 V bei 9 V DC Eingangsspannung - Verzerrung: Weniger als 1 % (bei 1 kHz) - Frequenzgang: +0,05 dB von 1 Hz bis 100 kHz Rechteckwelle: - Amplitude: 8 V (Leerlauf) bei 9 V DC Eingangsspannung - Anstiegszeit: Weniger als 50 ns (bei 1 kHz) - Abfallzeit: Weniger als 30 ns (bei 1 kHz) - Symmetrie: Weniger als 5 % (bei 1 kHz) Dreieckswelle: - Amplitude: 0–3 V bei 9 V DC Eingangsspannung - Linearität: Weniger als 1 % (bis 100 kHz) bei 10 mA Verpackungsgröße: Ca. 12 × 8 × 2 cm / 4,72 × 3,15 × 0,8 Zoll Verpackungsgewicht: 69 g / 2,46 oz Lieferumfang: - 1 × DIY-Signalgenerator-Kit - 1 × Benutzerhandbuch (Englisch)
