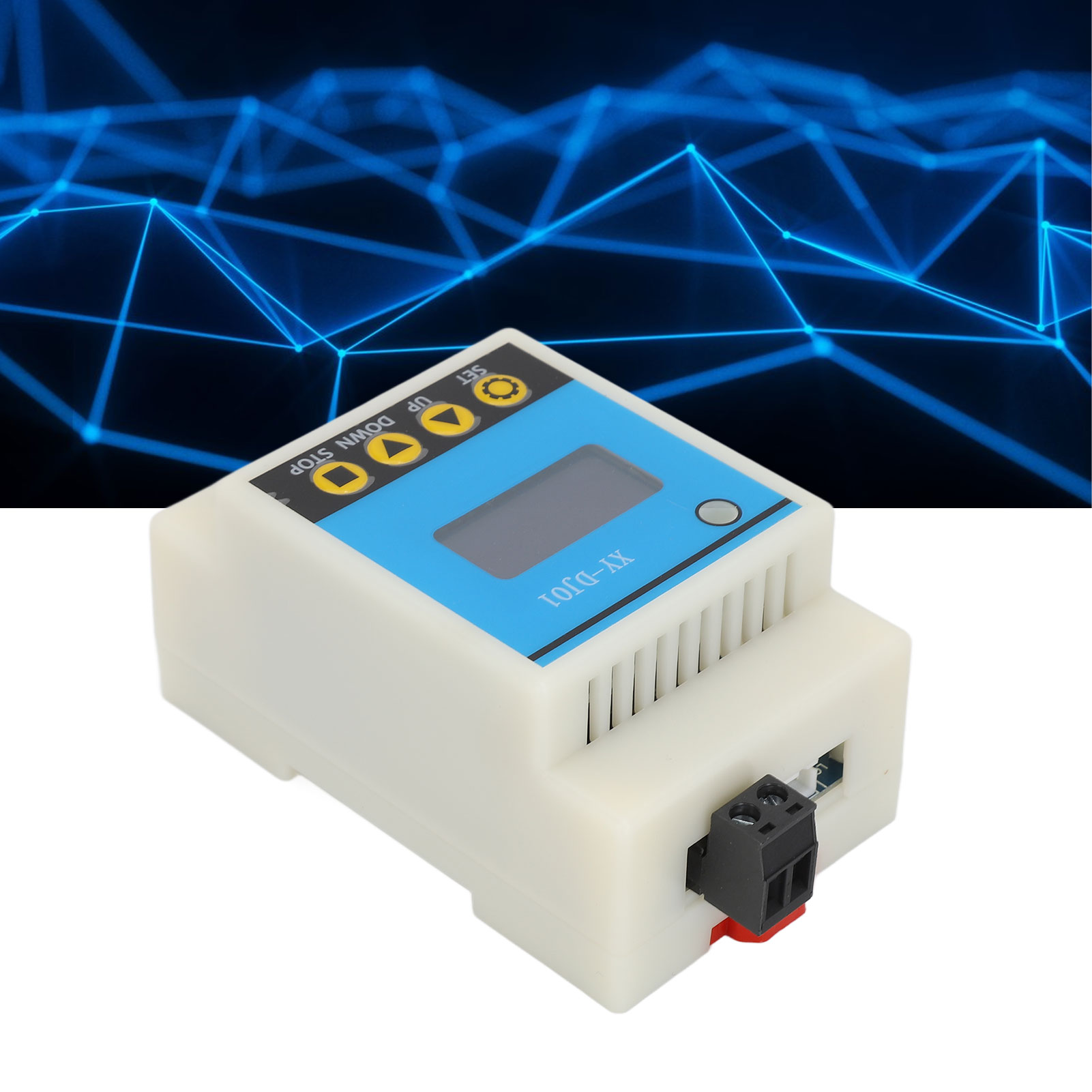

Xy-dj01 Optokoppler-relaismodul, Abschaltzeitgeber, Zeitschaltkreis, Zykluszeitschalter, Trenntrigger, Zykluszeitgeber

Willkommen in unserem Shop! Entdecken Sie unser digitales Zeitrelais mit Display, das Präzision und Komfort für all Ihre Steuerungsanwendungen bietet. Das Gerät verfügt über ein übersichtliches LCD-Display, das den aktuellen Modus und die Einstellungen auf einen Blick anzeigt und somit eine einfache und intuitive Bedienung ermöglicht. **Hauptmerkmale:** - **Digitalanzeige:** Das LCD-Display bietet eine klare Darstellung der Modi und Einstellungen für eine vereinfachte Bedienung. - **Einfache Auslösung:** Unterstützt Tastenauslösung, High/Low-Pegelsteuerung und Schaltersteuerung. Kompatibel mit NPN- und PNP-Sensoren und für die meisten Anwendungsfälle geeignet. - **Integrierter Schlafmodus:** Nach ca. 5 Minuten Inaktivität schaltet sich die Display-Hintergrundbeleuchtung automatisch aus. Sie kann durch Drücken einer beliebigen Taste wieder aktiviert werden. - **Speicherung bei Stromausfall:** Sie können verschiedene OP-, CL- und LOP-Parameter unabhängig voneinander einstellen und speichern. Alle Einstellungen werden nach einem Stromausfall automatisch gespeichert. - **Benutzerfreundliches Design:** Dieses Relais verfügt über eine Ein-Tasten-Pausefunktion und einen Verpolungsschutz für eine komfortablere und sicherere Bedienung. **Technische Daten:** - **Artikeltyp:** Zeitrelais - **Material:** ABS - **Betriebsarten:** - P0: Nach dem Auslösen des Signals leitet das Relais für die Dauer OP und schaltet dann ab. Ein neues Signal während OP wird ignoriert. - P1: Wie P0, aber ein neues Signal während OP startet den Timer neu. - P2: Wie P0, aber ein neues Signal während OP setzt den Timer zurück und stoppt ihn. Das Relais trennt. - P3: Nach dem Auslösen trennt das Relais während CL und leitet dann. - P4: Nach dem Auslösen leitet das Relais während OP, trennt während CL und wiederholt diesen Zyklus. Ein Signal während des Zyklus setzt ihn zurück und stoppt ihn. Die Anzahl der Zyklen (LOP) ist einstellbar; am Ende bleibt das Relais getrennt. - P5: Nach dem Auslösen trennt das Relais während CL, leitet während OP und wiederholt diesen Zyklus. Ein Signal während des Zyklus setzt ihn zurück und stoppt ihn. LOP ist einstellbar; am Ende bleibt das Relais leitend. - P6: Beim Einschalten leitet das Relais ohne Signal während OP, trennt während CL und wiederholt den Zyklus. LOP ist einstellbar; am Ende bleibt das Relais getrennt. - P7: Beim Einschalten trennt das Relais ohne Signal während CL, leitet während OP und wiederholt den Zyklus. LOP ist einstellbar; Am Ende bleibt das Relais leitend. - P8: Haltefunktion: Bei einem Signal wird der Timer zurückgesetzt und das Relais bleibt leitend. Ohne Signal trennt das Relais nach OP. Ein neues Signal während OP setzt den Timer zurück. - P9: Haltefunktion: Bei einem Signal wird der Timer zurückgesetzt und das Relais bleibt getrennt. Ohne Signal leitet das Relais nach CL. Ein neues Signal während CL setzt den Timer zurück. - **Parameter:** 1. **Betriebsspannung:** 6-30 V 2. **Triggersignalquellen:** High-Pegel (3,0-24 V), Low-Pegel (0,0-0,2 V), passive Schaltersteuerung 3. **Ausgangsleistung:** Steuert Geräte bis zu DC 30 V 30 A oder AC 220 V 30 A 4. **Standby-Strom:** 15 mA; Betriebsstrom: 50-130 mA 5. **Lebensdauer:** Mehr als 100.000 Zyklen; Betriebstemperatur: -40 °C bis 85 °C 6. **Optokoppler-Isolation:** Verbessert die Störfestigkeit, Leiterplatte in Industriequalität, Einstellungen bleiben nach Stromausfall erhalten. - **Zeitverzögerungsbereich:** Von 0,01 Sekunden (Minimum) bis 9999 Minuten (Maximum), stufenlos einstellbar. **Auswahl des Zeitverzögerungsbereichs:** Drücken Sie auf der Bearbeitungsoberfläche von OP oder CL kurz die Pausetaste, um den Bereich auszuwählen: - XXXX: Kein Dezimalpunkt, Bereich von 1 bis 9999 Sekunden - XXX.X: Dezimalpunkt bis zur Zehntelstelle, Bereich von 0,1 bis 999,9 Sekunden - XX.XX: Dezimalpunkt bis zur Hundertstelstelle, Bereich von 0,01 bis 99,99 Sekunden - XXXX: Dezimalpunkt vollständig beleuchtet, Bereich von 1 bis 9999 Minuten Beispiel: Um OP auf 3,2 Sekunden einzustellen, stellen Sie den Punkt auf die Zehntelstelle. Auf dem Bildschirm wird dann 003.2 angezeigt. **Parameterbeschreibung:** - OP: Leitungszeit - CL: Trennungszeit - LOP: Anzahl der Zyklen (1-9999 Mal, "----" steht für unbegrenzte Zyklen) **Parameter einstellen:** a) Halten Sie die Einstelltaste gedrückt, um die Konfigurationsoberfläche aufzurufen. b) Stellen Sie zunächst den Betriebsmodus mit blinkender Anzeige ein, indem Sie kurz die Tasten zum Erhöhen oder Verringern drücken. c) Drücken Sie kurz die Einstelltaste, um den Modus auszuwählen und die Systemeinstellungen aufzurufen. d) Um auf die Systemeinstellungen zuzugreifen, drücken Sie kurz die Einstelltaste, um die Einstellung zu ändern, und die Tasten zum Erhöhen/Verringern, um sie zu modifizieren (Hinweis: die Die Einstelltaste ist in den Modi P0 bis P3, P8 und P9 inaktiv. e) Drücken Sie auf der OP/CL-Oberfläche kurz die Pausetaste, um die Timeout-Einheit zu ändern (1 s, 0,1 s, 0,01 s, 1 min). f) Nachdem alle Einstellun
