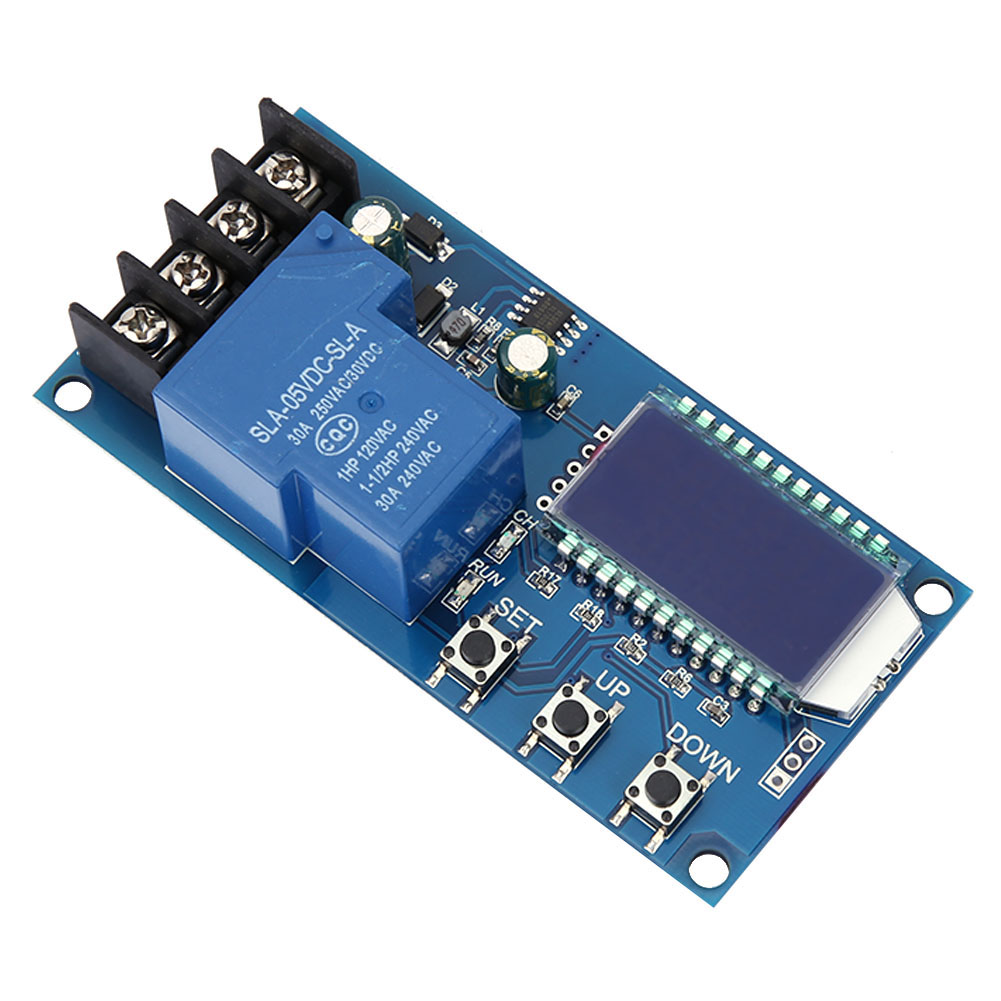

Xy-l30a 6-60v Batterieladekontrollmodul-schutzplatine Mit Lcd-bildschirm

1. Dieses Ladekontrollmodul regelt das Laden und Entladen des Akkus automatisch und schützt ihn so. 2. Das LCD-Display zeigt Akkuspannung, Ladezustand und Ladezeit auf einen Blick an. 3. Kompatibel mit 6-60-V-Akkus, Lithium-Akkus usw. 4. Einstellbare Ladezeit mit Betriebszustandsanzeige. 5. Kompatibel mit einer seriellen UART-Schnittstelle. Spezifikationen: Modell: XY-L30A, XY-L10A (optional) Max. Steuerstrom 30 A, 10 A Steuerspannung: DC 6 V–60 V Saugnapfdurchmesser: 60 mm Regelgenauigkeit: 0,1 V Ausgangstyp: Direkt Ausgangsspannungsfehler: 0,1 V Abmessungen: 92 x 45 x 2,2 mm / 3,62 x 1,77 x 0,09 Zoll, 79 x 42 x 18 mm / 3,11 x 1,65 x 0,71 Zoll Funktionsbeschreibung: 1) Automatische Ladesteuerung: Durch Einstellen der oberen Grenzspannung (Volt-HI): „UP“ und der unteren Grenzspannung (Volt-LI): „dn“ wird das Relais aktiviert und das Ladegerät beginnt mit dem Laden der Batterie, sobald die aktuelle Batteriespannung unter die untere Grenzspannung „dn“ fällt. Das Relais deaktiviert sich und der automatische Ladevorgang ist abgeschlossen, sobald die aktuelle Batteriespannung über die obere Grenzspannung „UP“ steigt. 2) Ladezeitsteuerung: Wie wird die Ladezeitsteuerung aktiviert? Um diese Funktion zu aktivieren, stellen Sie den Parameter „OP“ im Parameterkonfigurationsmenü auf einen Wert ungleich „0“ ein. Der Standardwert für den Parameter „OP“ ist „--:--h“, wodurch die Zeitsteuerung deaktiviert ist. Sobald die Zeitsteuerung aktiviert ist („OP“ statt „0“), schaltet das Relais ein und das Ladegerät beginnt mit dem Laden der Batterie. Das System startet den Timer, sobald die aktuelle Batteriespannung unter die untere Grenzspannung „dn“ fällt. Das Relais deaktiviert sich und der Ladevorgang wird gestoppt, wenn die aktuelle Batteriespannung während der Timer-Zeit über der oberen Grenzspannung „UP“ liegt. Das Relais deaktiviert sich ebenfalls und der Ladevorgang wird gestoppt, wenn die aktuelle Batteriespannung unter der oberen Grenzspannung „UP“ liegt, die Zeit („OP“) aber bereits abgelaufen ist. Das Relais bleibt aktiviert und der Ladevorgang wird fortgesetzt, solange die aktuelle Batteriespannung unter der unteren Grenzspannung „dn“ liegt, auch wenn die Zeit („OP“) bereits abgelaufen ist. Das Modul deaktiviert die Ladezeitsteuerung automatisch. Die Meldung „H:ER“ blinkt auf dem Bildschirm, um anzuzeigen, dass die Zeiteinstellungen fehlerhaft sind. Drücken Sie eine beliebige Taste, um das Blinken zu beenden. Hinweis: Zeitformat: 00:59 (00 für Stunden, 59 für Minuten). Die maximale Dauer beträgt 99:59, also ca. 100 Stunden. 3) UART-Kommunikation und Parametrierung: Das System unterstützt das Laden von Daten und die Parametrierung über UART (TTL-Pegel); UART: 115200, 8, 1. Befehlsnr.: Funktion: 1 EIN: Relais aktivieren; 2 AUS: Relais deaktivieren; 3 Start: Datenladen starten; 4 Stopp: Datenladen stoppen; 5 Lesen: Parametrierung lesen; 6 dw10.0: Einstellung für niedrige Spannung: "dn"; 7 up20.0: Einstellung für hohe Spannung: "UP"; 8 xx:xx: Ladezeit einstellen: "OP". 00:00 dient zum Deaktivieren der Ladezeitsteuerung. Format der Datenladenachricht: Batteriespannung + Batterieprozent + Ladezeit + Ladestatus. Beispiel: 12,0 V, 020%, 00:10, OP. Einstellung: 1) Nach dem Aufruf des Einstellungsmenüs durch Gedrückthalten der Taste „SET“ zeigt das LCD-Display „SET“ an. 2) Durch kurzes Drücken der Taste „SET“ wechseln Sie zwischen den Einstellungen. 3) Stellen Sie den Parameterwert durch Gedrückthalten oder kurzes Drücken der Tasten „UP“ und „DOWN“ ein. 4) Wiederholen Sie die Schritte 2 und 3, um weitere Parameter einzustellen. 5) Durch langes Drücken der Taste „SET“ nach der Einstellung aller Parameter werden die Änderungen automatisch gespeichert und das Konfigurationsmenü verlassen. Tastenbeschreibung:
