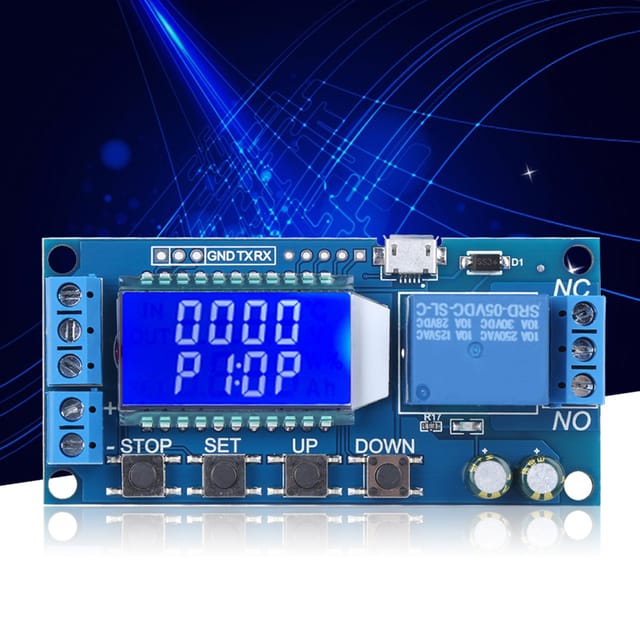

Xy-lj02 Schaltmodul Mit Zyklischer Zeitverzögerung

Willkommen in unserem Shop! Entdecken Sie unser Loop-Timer-Modul – ein praktisches und zuverlässiges Werkzeug für Ihre Projekte. Das Modul verfügt über ein LCD-Display, das den aktuellen Modus und die Einstellungen übersichtlich anzeigt und somit eine einfache und komfortable Bedienung ermöglicht. Es unterstützt High- und Low-Pegel-Trigger sowie Schaltersteuerung und ist daher für die meisten Anwendungsfälle geeignet. Dank des breiten Versorgungsspannungsbereichs (6–30 V) und der Unterstützung für eine 5,0-V-Micro-USB-Stromversorgung ist es besonders praktisch. Das Modul verfügt über eine Not-Aus-Funktion per STOP-Taste und einen Verpolungsschutz, um Schäden an der Schaltung zu verhindern. Ein Schlafmodus wurde hinzugefügt: Nach der Aktivierung schaltet sich die LCD-Hintergrundbeleuchtung nach 5 Minuten Inaktivität automatisch aus. Durch Drücken einer Taste wird das Modul wieder aktiviert. Sie können verschiedene OP-, CL- und LOP-Parameter definieren, die unabhängig voneinander gespeichert werden. Alle Einstellungen bleiben nach einem Stromausfall automatisch erhalten. Die Optokoppler-Isolation sorgt für erhöhte Störfestigkeit, und die Leiterplatte in Industriequalität gewährleistet, dass die Einstellungen auch nach dem Ausschalten erhalten bleiben. Spezifikationen: Zustand: 100 % neu. Typ: Loop-Timer-Modul. Material: Kunststoff. Farbe: Wie abgebildet. Größe: Ca. 8,0 x 3,8 x 1,9 cm. Betriebsspannung: 6–30 V, unterstützt 5,0-V-Micro-USB-Stromversorgung. Triggersignalquellen: High-Level-Trigger (3,0–24 V), Low-Level-Trigger (0,0–0,2 V), Schaltersteuerung (passiver Schalter). Ausgangsleistung: Steuert Geräte bis 30 V, 5 A DC oder 220 V, 5 A AC. Ruhestrom: 15 mA. Betriebsstrom: 50 mA. Lebensdauer: Über 100.000 Zyklen. Betriebstemperatur: -40–85 °C. Timerbereich: Von 0,01 Sekunden (Minimum) bis 9999 Minuten (Maximum), stufenlos einstellbar. Auswahl des Bereichs: Drücken Sie in der OP/CL-Parametereinstellungsoberfläche kurz die STOP-Taste, um die Einheit auszuwählen. XXXX ohne Dezimalstellen: 1s – 9999s. XXX,X Dezimalstellen auf die nächste Zehntelstelle gerundet: 0,1s – 999,9s. XX,XX Dezimalstellen auf die nächste Hundertstelstelle gerundet: 0,01s – 99,99s. XXXX mit vollen Dezimalstellen: 1min – 9999min. Um beispielsweise OP auf 3,2 Sekunden einzustellen, geben Sie die Dezimalstelle auf die nächste Zehntelstelle gerundet ein. Das Display zeigt dann 003,2 an. Parameterbeschreibung: OP Laufzeit, CL Stoppzeit, LOP Anzahl der Zyklen (1–9999 Mal, „----“ steht für unendliche Zyklen). Parametereinstellung: a) Rufen Sie die Einstellungsoberfläche durch Gedrückthalten der SET-Taste auf. b) Stellen Sie zuerst den Betriebsmodus ein. Der Modus blinkt. Verwenden Sie die AUF/AB-Tasten, um ihn zu ändern. c) Drücken Sie kurz die SET-Taste, um den Modus auszuwählen und die Systemparameter aufzurufen. d) Drücken Sie in der Systemparameter-Oberfläche kurz SET, um den Parameter zu ändern; verwenden Sie dazu die Pfeiltasten AUF/AB (Hinweis: SET ist in den Modi P-1 bis P-3 und P-7 nicht verfügbar); e) Drücken Sie in der OP/CL-Oberfläche kurz STOP, um die Zeiteinheit zu ändern (1s/0,1s/0,01s/1min); f) Nachdem alle Einstellungen konfiguriert wurden, halten Sie SET gedrückt, um die Einstellungen zu speichern und das Programm zu beenden. Funktionen: Daten-Download und Parameteranpassung per UART (TTL-Pegel). Zusätzliche Funktionen: a) Automatischer Standby-Modus: Halten Sie in der Bedienoberfläche STOP gedrückt, um den Standby-Modus zu aktivieren oder zu deaktivieren (LP ein zum Aktivieren, aus zum Deaktivieren); b) Relaisfunktionsauswahl: Drücken Sie kurz STOP, um den Standby-Modus zu aktivieren oder zu deaktivieren; „ein“ bedeutet, dass das Relais normal leitet, „AUS“ bedeutet, dass es nicht leitet, und im Modus „AUS“ blinkt die Anzeige „OUT“; c) Parameteranzeige: Drücken Sie kurz SET, um die aktuellen Einstellungen anzuzeigen, ohne den Betrieb zu beeinträchtigen; d) Anzeigeumschaltung: In den Modi P-5 und P-6 kann durch kurzes Drücken der Taste AB zwischen Betriebszeit und Anzahl der Zyklen umgeschaltet werden. Betriebsmodi: P1: Nach der Auslösung schaltet sich das Relais für OP ein und anschließend wieder aus. Eine erneute Auslösung während OP ist ungültig. P2: Nach der Auslösung schaltet sich das Relais während OP ein und anschließend wieder aus. Eine erneute Auslösung während OP startet den Timer neu. P3: Nach der Auslösung schaltet sich das Relais während OP ein und anschließend wieder aus. Eine erneute Auslösung während OP setzt das Relais zurück, schaltet es aus und stoppt den Timer. P4: Signal geben; nach CL schaltet sich das Relais aus, dann während OP ein und nach Ablauf der Zeit wieder aus. P5: Signal geben; das Relais schaltet sich während OP ein, während CL aus und wiederholt sich. Ein neues Signal während des Zyklus schaltet das Relais aus und stoppt den Timer. Die Anzahl der Zyklen (LOP) ist einstellbar. P6: Nach dem Einschalten ist kein Signal erforderlich. Das Relais schaltet sich während des Betriebs (OP) ein, während
