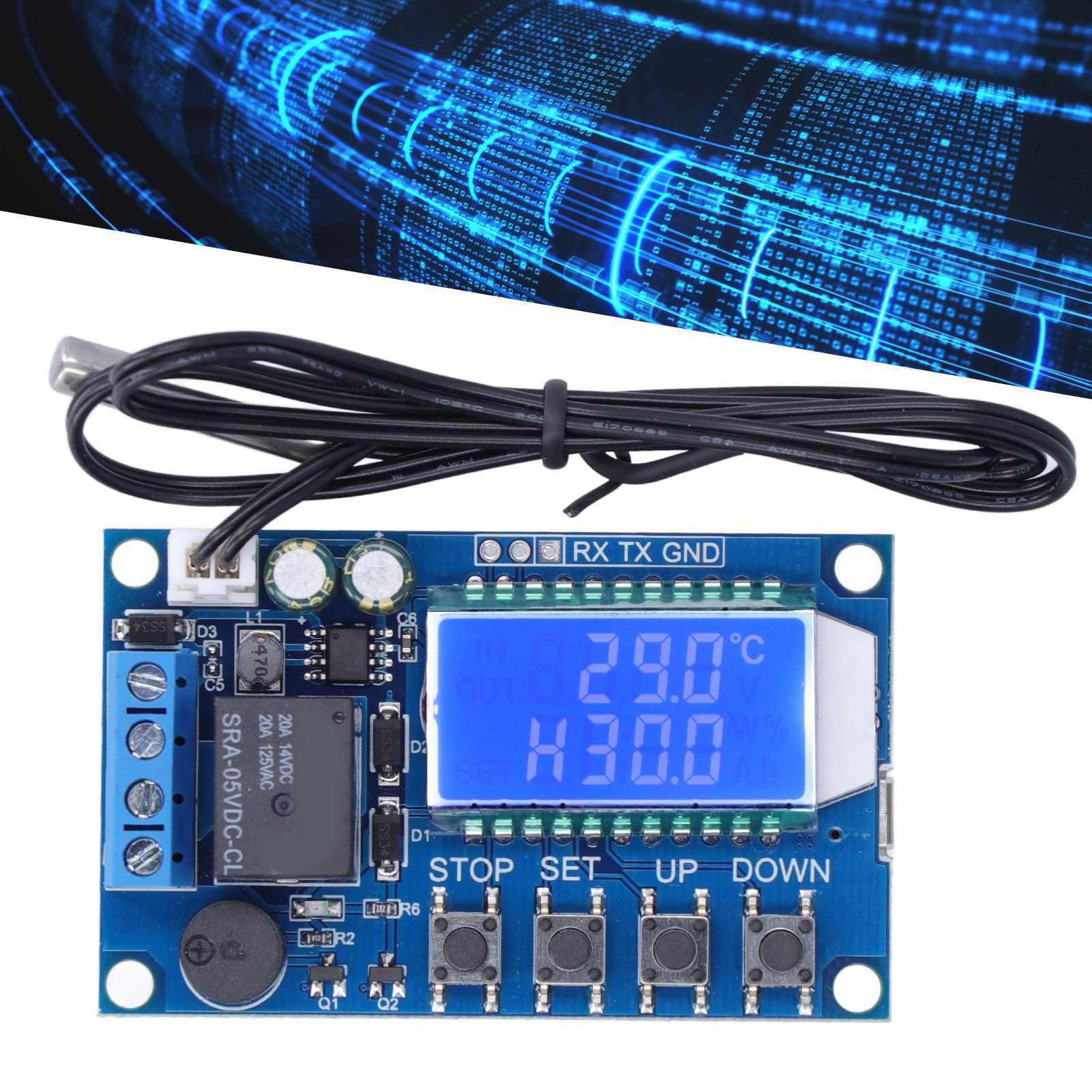

Xy-t01 Digitales Temperaturregelungsmodul: Hochpräziser Digitaler Temperaturregler Für Kühlung Und Heizung

Willkommen in unserem Shop! Der elektronische Temperaturregler XY-T01 ist ein vielseitiges und präzises Gerät, ideal für die Steuerung Ihrer Heizungs- oder Kühlsysteme. Ausgestattet mit einem wasserdichten Temperaturfühler und einem 10-A-Ausgangsrelais bietet er eine zuverlässige Regelungslösung für diverse Anwendungen. **Detaillierte technische Daten:** **Versorgungsspannung:** DC 6,0–30 V **Temperaturregelbereich:** -50 °C bis 110 °C **Regelgenauigkeit:** 0,1 °C **Messeingang:** NTC10K / B3950 (Sonde im Lieferumfang enthalten) **Aktualisierungsrate:** 0,5 Sekunden **Ausgangstyp:** 10-A-Relais **Sondentyp:** Wasserdichte Sonde **Sondenlänge:** Ca. 0,5 Meter (1,6 Fuß) **Produktgröße:** Ca. 68 x 42 x 15 mm (2,7 x 1,7 x 0,6 Zoll) **Hauptmerkmale:** 1. **Alarmfunktion (ALA):** Wenn die tatsächliche Temperatur die eingestellte Alarmtemperatur überschreitet, aktiviert das System einen akustischen und optischen Alarm und schaltet das Relais ab. Drücken Sie eine beliebige Taste, um den Alarm zu stoppen. 2. **Verzögerter Start (OPH):** Nach einem normalen Heiz- oder Kühlzyklus verzögert sich der Start des nächsten Zyklus. Der nächste Zyklus kann erst nach einer Zeit T ≥ OPH starten. 3. **Temperaturkorrektur (OFE):** Kompensiert mögliche Abweichungen. Die tatsächliche Temperatur entspricht der gemessenen Temperatur zuzüglich des Kalibrierungswerts. 4. **Ferneinstellung:** Konfigurieren Sie Starttemperatur, Stopptemperatur, Korrektur usw. über die UART-Schnittstelle (TTL). 5. **Temperaturmeldung in Echtzeit:** Wenn aktiviert, sendet das Produkt die gemessene Temperatur jede Sekunde über UART, um die Datenerfassung zu erleichtern. 6. **Relaisaktivierung:** Wenn deaktiviert, bleibt das Relais dauerhaft geöffnet. Standardmäßig aktiviert. 7. **Zurücksetzen:** Halten Sie die Tasten STOP und SET gleichzeitig länger als 3 Sekunden gedrückt, um die Werkseinstellungen wiederherzustellen. **Betriebsarten:** * **Heizmodus:** Das Relais schaltet ein, wenn die gemessene Temperatur ≤ (Sollwert - Abweichung) ist. Es schaltet aus, wenn die gemessene Temperatur ≥ der Sollwerttemperatur ist. * **Kühlmodus:** Das Relais schaltet ein, wenn die gemessene Temperatur ≥ (Sollwert + Abweichung) ist. Es schaltet aus, wenn die gemessene Temperatur < der Sollwerttemperatur ist. **Einstellungen:** 1. **Schnelleinstellungen (Modus, Temperatur, Zurück):** Drücken Sie auf dem Hauptbildschirm kurz die Taste SET. Verwenden Sie SET, um zwischen den Einstellungen zu navigieren, und die Tasten AUF/AB, um Werte zu ändern. Halten Sie SET länger als 3 Sekunden gedrückt oder warten Sie 6 Sekunden, um die Einstellungen zu speichern. 2. **Einstellungen (Alarm, Startverzögerung, Korrektur):** Halten Sie auf dem Hauptbildschirm die Taste SET länger als 3 Sekunden gedrückt. Verwenden Sie SET zur Navigation und die Pfeiltasten AUF/AB, um Werte zu ändern. Halten Sie SET länger als 3 Sekunden gedrückt oder warten Sie 6 Sekunden, um die Einstellungen zu speichern. 3. **Hochtemperaturalarm aktivieren/deaktivieren (Standard: Aus):** Navigieren Sie in den Einstellungen zu „ALA“. Drücken Sie kurz die Taste STOP, um den Alarm zu aktivieren/deaktivieren. 4. **Startverzögerung aktivieren/deaktivieren (Standard: Aus):** Navigieren Sie in den Einstellungen zu „OPH“. Drücken Sie kurz STOP, um das Gerät ein-/auszuschalten. **Serielle Steuerung (UART - TTL):** * **Kommunikationsstandard:** 9600 bps, 8 Datenbits, 1 Stoppbit, keine Parität, keine Flusssteuerung. * **Serielle Befehle:** * `Start`: Startet die Temperaturmeldung. * `Stop`: Beendet die Temperaturmeldung. * `Read`: Liest die Konfigurationsparameter. * `On`: Schaltet das Relais ein. * `Off`: Schaltet das Relais aus. * `S:XXX`: Legt die Zieltemperatur fest (z. B. S:025.0 für 25,0 °C). * `B:XX.X`: Legt die Temperaturabweichungsdifferenz fest (z. B. B:02.0). * `OFE:XX.X`: Legt die Temperaturkalibrierung fest (z. B. OFE:-01.0). * `ALA:XX.X`: Legt die Alarmtemperatur fest (z. B. ALA:50.0). * `OPH:XXXX`: Legt die verzögerte Startzeit fest (z. B. OPH:0010). **Lieferumfang:** * 1 x XY-T01 Temperaturregler * 1 x wasserdichter Temperaturfühler
